Descripción
Este localizador de fallas de cable es un instrumento especial para medir y analizar el estado y la distancia de falla de los cables de alimentación. Medición de la velocidad del cable, prueba de longitud del cable, prueba de distancia de falla del cable.
Especificaciones técnicas
|
Frecuencia de muestreo
|
80MHz
|
|
Amplitud de pulso de baja tensión
|
100V±15%
|
|
Rango de alcance
|
≥65km
|
|
Rango de pruebae
|
300m/1km/5km/25km/65km
|
|
Ancho de pulso
|
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS
|
|
Resolución mínima
|
0.1m
|
|
Área ciega de prueba
|
≤20m
|
|
Error de medición
|
≤±(0.5%×L+1m), L es la longitud del cable
|
|
Modo de alimentación
|
carga AC110V～240V, 50Hz/60Hz
|
El sistema tiene una función de alcance automático
Interfaz de muestreo de pulso de baja tensión
Descarga de alta tensión(ICE) interfaz de muestreo

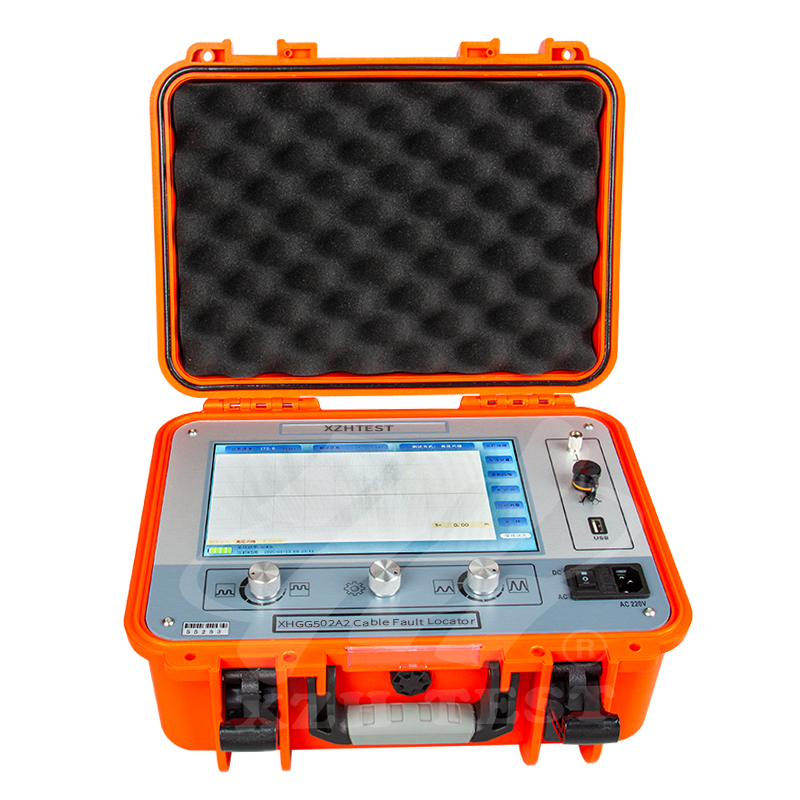

Introducción a la interfaz de usuario
1. Pantalla: Pantalla táctil TFT a color de 10.1 pulgadas;
2. Conexión a tierra: Terminal de conexión a tierra de seguridad;
3. Señal: Interfaz de salida de señal de pulso de método de pulso de baja tensión, muestreador de método de descarga de alta tensión e interfaz de entrada de señal de recepción de acoplador de método multipulso;
4. USB: Importar archivos de forma de onda a una computadora a través de la comunicación USB;
5. Toma de corriente: Fuente de alimentación de funcionamiento del instrumento, puerto de conexión/carga de CA 220V;
6. Fusible: Ubicación de instalación del fusible para el sistema de alimentación de CA 220V;
7. Interruptor de encendido: Posición "I", utilizando alimentación de CA 220V para alimentar el sistema;
Posición "II", utilizando la batería interna para alimentar el sistema; cuando la "Toma de corriente" está conectada a la alimentación de CA 220V, la batería también se carga;
Posición "O", apagando la alimentación del sistema;
8. Amplitud: Ajuste la perilla de amplitud al adquirir formas de onda para cambiar la amplitud de la forma de onda adquirida;
9. Perilla de operación: Botón giratorio para el control de la operación de la interfaz del sistema, gire para seleccionar y presione para confirmar;
10. Desplazamiento: Al adquirir formas de onda, ajuste la perilla de desplazamiento para cambiar la altura de la línea base de la forma de onda adquirida.
