Localizador de fallas del cable
>

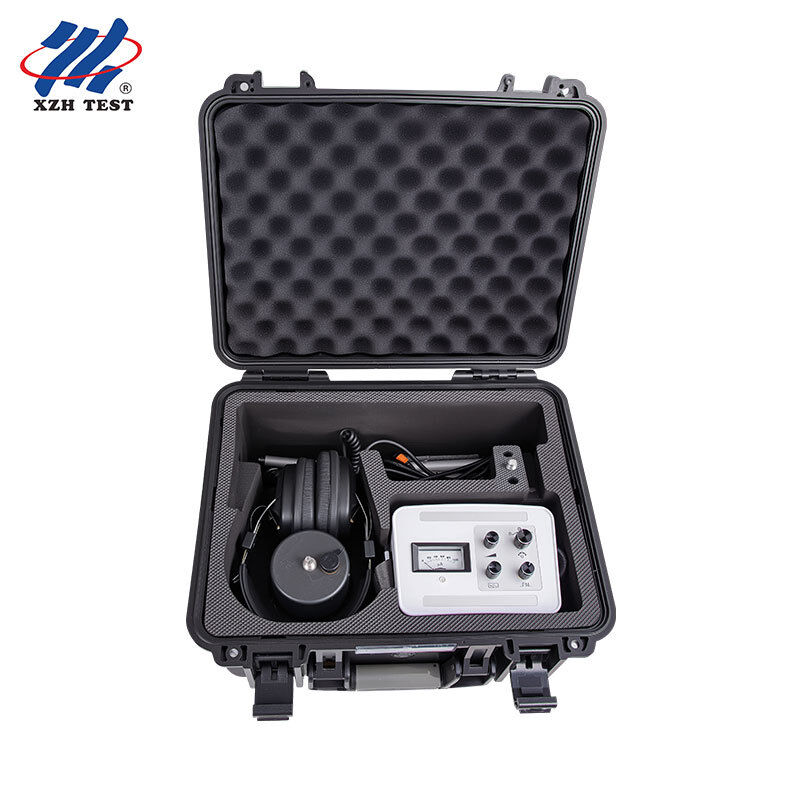

Indicador de fallas de cable. Medidor analógico Sincronización magnética acústica Localizador subterráneo. XHDD503

Indicador de fallas de cable. Medidor analógico Sincronización magnética acústica Localizador subterráneo. XHDD503

Detalles del producto:
Lugar de origen: Xi'an, Shaanxi, China
Nombre de la marca: XZH TEST
Certificación: CE/ISO
Número de modelo: Se trata de un sistema de control de velocidad.
Información detallada
Lugar de origen:
Xi'an, Shaanxi, China
Nombre de la marca:
XZH TEST
Certificación:
CE/ISO
Número de modelo:
Se trata de un sistema de control de velocidad.
Resaltar:

High Light

Resaltar:

Analog Cable Fault Locator

,

Underground Cable Fault Pinpointer

,

Cable Fault Pinpointer Locator

Trading Information
Cantidad de orden mínima:
1 unidad
Precio:
Negociable
Detalles de empaquetado:
Envasado de madera
Tiempo de entrega:
5-8 días laborables
Condiciones de pago:
T/T
Capacidad de la fuente:
3000 unidad/año
Descripción de producto
Descripción general del producto

El localizador de fallas de cables analógico XHDD503 utiliza los principios de captación de vibraciones e inducción electromagnética para determinar la ubicación específica de un punto de falla en un cable. Con la ayuda de un generador de impulsos de alto voltaje, se realiza una descarga de chispa en el punto de falla. Las ondas de vibración, las ondas sonoras y las ondas electromagnéticas generadas por la descarga de chispa son captadas por la sonda dedicada del instrumento de localización, amplificadas y procesadas por el instrumento, mostradas y emitidas, y finalmente la ubicación precisa del punto de falla es juzgada por el oído y la vista del técnico, completando la tarea de localizar con precisión el punto de falla del cable "justo encima del cable, dentro del rango de medición aproximada".

Este instrumento de localización es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión, así como para fallas de fuga de alta resistencia y chispa de alta resistencia, de cables de alimentación, cables coaxiales de alta frecuencia, cables de alumbrado público y cables enterrados de diversos materiales, secciones transversales y medios.

Características clave
Recibe sincrónicamente las ondas de vibración, las ondas sonoras y las ondas electromagnéticas generadas cuando el punto de falla descarga
Los canales de sonido y magnético están diseñados por separado y alimentados por separado, lo que proporciona una mayor capacidad antiinterferencias
Diseño de medidor analógico que hace que la intensidad de la señal y la tendencia sean claras de un vistazo
El nivel cero se puede ajustar arbitrariamente, adecuado para una variedad de sitios con señales fuertes y débiles
Sensor de señal de aislamiento físico multicapa con clasificación de impermeabilidad IP65
Batería de litio de gran capacidad incorporada con tiempo de espera ultralargo y un cargador rápido
Pequeño y ligero, fácil de operar, con una interfaz sencilla
Parámetros técnicos
Artículo Especificación
Aumento 500.000 veces
Precisión de posicionamiento Menos de 0,1 m
Impedancia de salida 350 Ω
Fuente de alimentación de trabajo 4 × 3,7 V 3200 mAh baterías estándar
Corriente estática < 10 mA
Tiempo de espera Más de 20 horas
Temperatura ambiente −25 °C a 65 °C; humedad relativa ≤ 90%
Principio de funcionamiento

El método síncrono de localización de fallas acústicas y magnéticas es un método de localización de fallas muy preciso y único. Su principio se basa en el método tradicional de localización acústica, con la adición de la detección y aplicación de señales electromagnéticas.

Bajo la acción de impulsos de alto voltaje, se produce una descarga de chispa en el punto de falla del cable. Cuando el punto de falla descarga, se producen fenómenos físicos como eco, onda de vibración, onda sonora, onda electromagnética, onda infrarroja y cortocircuito instantáneo. El probador de fallas de cable detecta la descarga de chispa en el punto de falla: el fenómeno de eco y cortocircuito instantáneo se puede utilizar para completar la medición aproximada del punto de falla, mientras que el instrumento de localización utiliza la onda de vibración, la onda sonora y la onda electromagnética generadas por la descarga de chispa para completar el posicionamiento preciso del punto de falla.

El instrumento utiliza un diseño independiente de los canales acústicos y magnéticos con fuente de alimentación separada, lo que mejora en gran medida la capacidad antiinterferencias y lo hace adecuado para diversos sitios de fallas. Debido al gran aumento y alta sensibilidad, es especialmente adecuado para localizar puntos de falla más profundos; su contrapartida es que el ruido de fondo es relativamente grande.

Resumen de uso Cableado con el generador de alto voltaje

La localización síncrona acústica y magnética requiere un generador de impulsos de alto voltaje que funcione en estado de descarga periódica. Los métodos de cableado incluyen el método fase-a-armadura (preferido cuando hay daño en el aislamiento fase-a-tierra, ya que la atenuación del sonido de descarga es pequeña), el método fase-a-fase (para una falla simple fase-a-fase sin conexión a tierra combinada) y el método de cableado para una falla de desconexión simple.

Selección del área de localización

Antes de la localización, primero se debe despejar la ruta del cable; si los planos y datos son incompletos, se debe realizar la detección de la ruta y se deben hacer marcas. Basándose en los resultados de la medición de distancia y considerando el margen de la placa del cabezal del cable y el terreno, se determina aproximadamente la ubicación del punto de falla, generalmente dentro de (valor de medición de distancia ± 50 m). Después de asegurarse de que el punto de falla está penetrado y el ciclo de descarga del generador de impulsos de alto voltaje es de 3 a 5 segundos, comience la localización directamente encima del cable en el área seleccionada.

Pasos de localización
1. Montaje: monte la sonda, la punta de la sonda (si es necesario) y la varilla de conexión
2. Cableado: primero inserte el cable de audio en el canal de entrada y conecte la sonda, luego inserte los auriculares en el canal de salida
3. Gire la perilla "Modo de trabajo" a la posición "localización"
4. Ajuste la perilla "Ajuste de nivel" para que la aguja del medidor oscile eficazmente
5. Ajuste la perilla "Ajuste de volumen" para que el sonido de los auriculares sea adecuado para que el operador lo supervise
6. Después del ajuste, y asegurándose de que el punto de falla penetre la descarga de chispa, localice con precisión "directamente encima del cable, dentro del rango de medición aproximada"

Durante todo el proceso, mantenga la sonda directamente encima del cable y dentro del rango de medición aproximada. Con el ajuste de volumen y el ajuste de nivel sin cambios, cuando la intensidad de la señal del punto A1 al punto A2 disminuye gradualmente, el punto B donde el sonido de los auriculares es más fuerte y la aguja del medidor oscila más fuertemente y está sincronizado con el sonido es el punto de falla.

Precauciones y fallas comunes
Después de usar el instrumento, gire la perilla "Modo de trabajo" a "O" para apagar el instrumento.
Cuando el voltaje de la batería es insuficiente, la sensibilidad disminuye y la batería debe cargarse inmediatamente. Para cargar, retire la batería del instrumento y cárguela con el cargador dedicado conectado a una toma de corriente de 220 V; la luz roja significa que se está cargando y la luz verde significa que la carga está completa. Una batería descargada tarda aproximadamente 4 horas en cargarse completamente.
La sonda es un componente sensible y no debe desmontarse.
Si el instrumento falla, envíelo a la fábrica original para su reparación; no lo desmonte a voluntad.
No limpie la pantalla con disolventes corrosivos (como disolventes químicos o alcohol); utilice un paño semi-seco y sin pelusa humedecido en agua tibia y luego un paño de microfibra seco.
No coloque el sensor sobre el cuerpo del cable para su localización, ya que un leve sonido de chasquido escuchado en cualquier posición del cable es una vibración por estrés eléctrico y no se puede utilizar para la localización.
Si el puntero no oscila / la señal del campo magnético no se puede probar, verifique la carga de la batería, la ganancia del "Ajuste de nivel" y que los cables de conexión entre el instrumento y la sonda estén conectados de manera confiable.
Si no hay sonido en los auriculares cuando la sonda está fija o golpeada, verifique la carga de la batería, la ganancia del "Ajuste de nivel" y los cables de conexión entre el instrumento y la sonda.

Nota: si ocasionalmente se escucha una señal de radio FM durante la localización, esto indica que el instrumento está funcionando normalmente y no afecta el trabajo; puede mejorarse ajustando la perilla de "ajuste de frecuencia".

Preguntas frecuentes

P1. ¿Qué hace el XHDD503?
Es un localizador de fallas de cables con medidor analógico que utiliza captación de vibraciones e inducción electromagnética para determinar la ubicación específica de un punto de falla en un cable. Con un generador de impulsos de alto voltaje, induce una descarga de chispa en la falla, y las ondas de vibración, sonido y electromagnéticas son captadas por la sonda y procesadas por el instrumento, por lo que el técnico puede juzgar el punto preciso por oído y vista, directamente encima del cable dentro del rango de medición aproximada.

P2. ¿Para qué fallas y cables es adecuado?
Es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión, así como para fallas de fuga de alta resistencia y chispa de alta resistencia, de cables de alimentación, cables coaxiales de alta frecuencia, cables de alumbrado público y cables enterrados de diversos materiales, secciones transversales y medios.

P3. ¿Qué hace que su antiinterferencia sea fuerte?
Los canales de sonido y magnético están diseñados por separado y alimentados por separado, y el nivel cero se puede ajustar arbitrariamente. Debido al gran aumento y alta sensibilidad, es especialmente adecuado para localizar puntos de falla más profundos, aunque su ruido de fondo es relativamente grande.

P4. ¿Qué precisión y condiciones de trabajo se pueden esperar?
La precisión de posicionamiento es inferior a 0,1 m, con un aumento de 500.000 veces y una impedancia de salida de 350 Ω. Funciona con 4 × 3,7 V 3200 mAh baterías estándar con una corriente estática inferior a 10 mA y más de 20 horas de espera, a −25 °C a 65 °C y humedad relativa ≤ 90%, y el sensor es impermeable hasta IP65.

P5. ¿Qué se debe tener en cuenta y qué se incluye?
Gire la perilla del modo de trabajo a "O" al terminar; cargue la batería cuando el voltaje sea insuficiente (cárguela fuera del instrumento con el cargador dedicado; aproximadamente 4 horas para una carga completa); no desmonte la sonda ni el instrumento; y no coloque el sensor sobre el cuerpo del cable. El paquete incluye el localizador de fallas de cables, auriculares, sonda, cable de audio y cargador, con un año de garantía gratuita y mantenimiento y servicio técnico de por vida.
