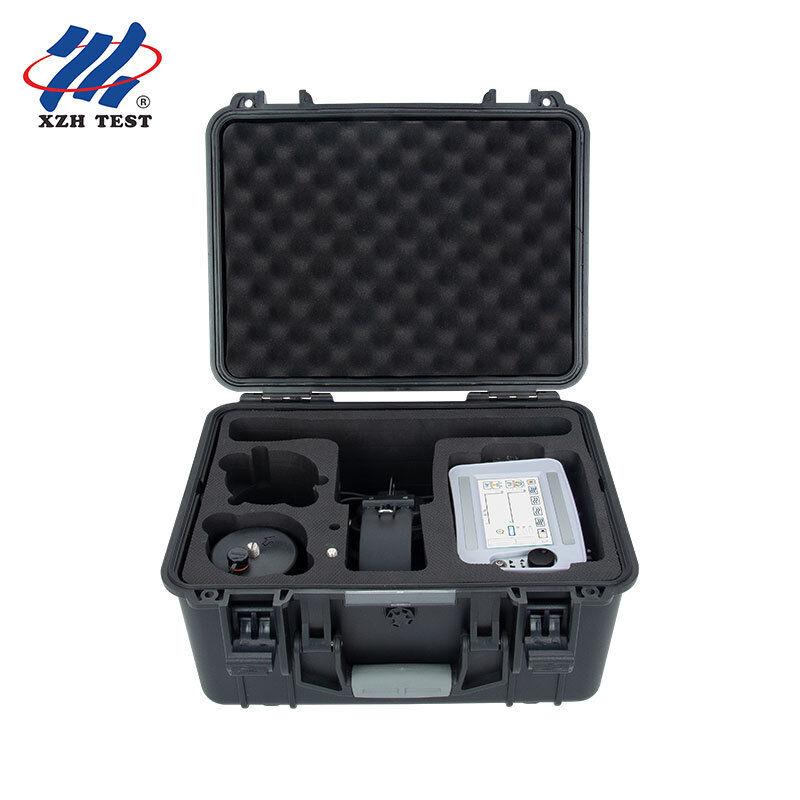

Indicador de fallas de cable. Sincronización acústica magnética. Instrumento de localización de pantalla táctil de 5 pulgadas. XHDD503B.

El localizador de fallas de cable XHDD503B utiliza el método de sincronización acústica y magnética para determinar el punto de falla de un cable de alimentación. El destello electrónico se genera mediante el generador de descarga de impacto, se capta y amplifica mediante la sonda correspondiente, y la ubicación precisa del punto de falla se determina mediante juicio auditivo y visual. Completa el posicionamiento preciso del punto de falla del cable dentro del rango de medición aproximado y recopila la diferencia de tiempo acústica y magnética, integrando la tecnología de posicionamiento y las pruebas asistidas por ruta para proporcionar múltiples modos de prueba e información de indicación rica y diversa para una localización de fallas de cable eficiente y precisa.

Este instrumento de localización es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxiales de alta frecuencia, cables de alumbrado público y cables enterrados de diversos materiales, secciones transversales y medios, así como fallas de fuga de alta resistencia y destello de alta resistencia.

El dispositivo utiliza el método de sincronización acústica y magnética para determinar con precisión la ubicación de la falla, basándose en el método tradicional de localización acústica con la detección y aplicación de señales electromagnéticas.

Cuando el generador de alto voltaje realiza una descarga de impacto en el cable defectuoso, el sonido generado por la descarga en el punto de falla se transmite al suelo. La señal de sonido es captada por una sonda de alta sensibilidad; después de la amplificación, se escucha un sonido de "pop" a través de los auriculares. La sonda incorporada recibe la señal del campo magnético en tiempo real y, utilizando el principio de que el campo magnético se propaga mucho más rápido que el sonido, determina la distancia del punto de falla detectando la diferencia de tiempo entre la señal electromagnética y la señal de sonido. La posición del sensor se mueve para encontrar el punto con la menor diferencia de tiempo acústico-magnética, y la ubicación exacta de la falla está debajo de él.

Los instrumentos tradicionales de localización acústica generalmente solo monitorean con auriculares, o dependen del movimiento del puntero del medidor para identificar el sonido de descarga en el punto de falla. Dado que el sonido de descarga desaparece en un instante y no difiere mucho del ruido ambiental, a menudo presenta grandes dificultades para los operadores con menos experiencia. El método de sincronización acústica y magnética evita eficazmente estos problemas.

El modo de localización del instrumento es el modo acústico y magnético: muestra automáticamente las formas de onda de la señal de sonido y de campo magnético y calcula automáticamente la diferencia de tiempo de las señales acústicas y magnéticas. Se opera mediante pantalla táctil o mediante el control de ajuste de un solo botón. La interfaz de operación incluye un área de visualización de formas de onda y un área de ajuste de parámetros.

El filtro de canal de sonido tiene un ancho de banda predeterminado de fábrica de 100 Hz-1600 Hz. Se pueden seleccionar parámetros de filtro apropiados para diferentes sitios; por ejemplo, en cubiertas de suelo duro (como debajo de cemento y losas de piedra) predominan los componentes de alta frecuencia, mientras que en cubiertas de playa o tierra predominan los componentes de baja frecuencia.

La localización por sincronización acústica y magnética requiere un generador de señales de impacto de alto voltaje que funcione en estado de descarga periódica. Los métodos de cableado incluyen el método fase-a-blindaje (preferido cuando hay daño en el aislamiento fase-a-tierra, ya que la atenuación del sonido de descarga es pequeña), el método fase-a-fase (para una falla simple fase-a-fase sin conexión a tierra combinada) y el método de cableado para una falla de desconexión simple.

Antes de la localización, primero se debe definir claramente la ruta del cable; si los datos del dibujo están incompletos, se debe detectar y marcar la ruta. Según los resultados de la medición de distancia y considerando el margen del carrete del extremo del cable y el terreno, se determina aproximadamente la ubicación del punto de falla, generalmente dentro de (valor de medición de distancia aproximada ± 50 m). Después de asegurar que el punto de falla está penetrado y que el ciclo de descarga del generador de pulsos de alto voltaje es de 3 a 5 segundos, comience la localización directamente sobre el cable en el área seleccionada.

Conecte la sonda de localización al zócalo del sensor y los auriculares al zócalo de los auriculares. En el área seleccionada, coloque el sensor plano sobre el suelo directamente sobre el cable, apuntando en la dirección de tendido del cable, seleccione el modo de sincronización acústica y magnética, y observe la forma de onda mientras escucha con los auriculares. Un principio de inicio recomendado es umbral bajo, ganancia alta y volumen alto. Cuando se escuchan y ven las formas de onda de sonido y sonido/magnético, mueva la sonda del sensor cada 1-2 m y monitoree más de 2 ciclos de descarga en cada punto. Continúe avanzando hasta que el sonido y la forma de onda ya no se puedan escuchar o ver y la diferencia de tiempo cambie de grande a pequeña y de nuevo a grande; luego regrese para reposicionar. Al reposicionar, aumente el umbral, reduzca la ganancia y baje el volumen, y encuentre el punto donde el sonido y la forma de onda son los más grandes junto con el punto donde la diferencia de tiempo es la más pequeña; la superposición de los dos es el punto de falla.
