El localizador de fallas de cable XHDD503C+ utiliza el principio de sincronización acústico-magnética de captación de vibraciones e inducción electromagnética para determinar la ubicación específica de las fallas de cable. Un generador de impulsos de alto voltaje induce una descarga de arco en el punto de falla. Las ondas de vibración, las ondas sonoras y las ondas electromagnéticas resultantes son recolectadas por la sonda dedicada del instrumento, procesadas de manera inteligente por la unidad principal, y la forma de onda y el sonido de la falla se emiten y muestran. Finalmente, el probador utiliza el oído y la vista para determinar la ubicación precisa de la falla, completando la tarea de localizar con precisión el punto de falla del cable "directamente sobre el cable, dentro de un rango medido aproximadamente".
Este localizador es adecuado para detectar fallas de baja resistencia, cortocircuito, circuito abierto y circuito roto en varios cables de alimentación, cables coaxiales y cables de bajo voltaje de diferentes niveles de voltaje, secciones transversales y medios, así como fallas de alta resistencia por fugas y arcos.
Características principales| Artículo | Especificación |
|---|---|
| Parámetros de filtrado | Paso total: 100 Hz–1600 Hz; paso de banda: 200 Hz–600 Hz; paso bajo: 100 Hz–300 Hz; paso alto: 160 Hz–1600 Hz |
| Ajuste de canal | 8 niveles de señales de sonido y magnéticas ajustables; umbral de disparo de señal ajustable de 0 a 99 niveles |
| Salida de sonido | Ganancia: 16 niveles (0–112 dB); impedancia: 350 Ω |
| Rango de detección | 0.00–99.99 ms |
| Método de filtrado | Filtro de superposición de quinto orden |
| Precisión de detección | Posicionamiento ≤ 0.1 m; ruta ≤ 0.5 m |
| Fuente de alimentación de trabajo | 4 celdas de batería 18650 de 3.7 V–3200 AH |
| Tiempo de espera | Más de 8 horas |
| Temperatura ambiente | −25 °C a 65 °C; humedad relativa ≤ 90% |
El dispositivo utiliza el método de sincronización acústico-magnética para una localización precisa de fallas, basado en el método tradicional de localización acústica con la detección y aplicación adicionales de señales electromagnéticas.
Cuando el generador de alto voltaje descarga a través del cable defectuoso, el sonido generado por la descarga en el punto de falla se transmite al suelo. La señal de sonido es captada por una sonda de alta sensibilidad, amplificada y luego escuchada con auriculares, donde se escucha un sonido de "pop". La sonda tiene una bobina de inducción de campo magnético incorporada que recibe señales de campo magnético en tiempo real. Utilizando el principio de que la velocidad de propagación del campo magnético es mucho mayor que la velocidad del sonido, determina la distancia al punto de falla detectando la diferencia de tiempo entre las señales electromagnéticas y sonoras. Al mover continuamente la posición del sensor, se encuentra el punto con la menor diferencia de tiempo acústico-magnético; la ubicación exacta de la falla está debajo de este punto.
Los instrumentos tradicionales de localización de fallas acústicas suelen depender únicamente de auriculares o del movimiento de un puntero de medidor para distinguir el sonido de descarga en el punto de falla. Debido a que el sonido de descarga es fugaz e indistinguible del ruido ambiental, a menudo presenta desafíos significativos para los operadores menos experimentados. El método de sincronización acústico-magnético evita eficazmente estos problemas.
Interfaz de operación y configuraciónEl instrumento ofrece dos modos de operación: operación con pantalla táctil y operación con un solo botón. La interfaz de usuario incluye un área de visualización de forma de onda (forma de onda de sonido y forma de onda de campo magnético) y un área de ajuste de parámetros.
El filtro de canal de sonido tiene un ancho de banda predeterminado de 100 Hz–1600 Hz. Se pueden seleccionar parámetros de filtro apropiados para diferentes sitios; por ejemplo, en superficies duras cerca del punto de falla, el filtro de paso alto preserva mejor el sonido de descarga de alto impacto, mientras que más lejos o en tierra suelta o arena, el filtro de paso bajo es adecuado. El filtrado de paso de banda es un compromiso entre los dos.
Nota: cuando los cuatro conjuntos de datos recopilados están por debajo de 30 ms durante tres veces consecutivas, se muestra el icono junto a la señal electromagnética, lo que indica que el punto de falla se está acercando.
La localización requiere un generador de impulsos de alto voltaje que funcione en estado de descarga periódica. Los métodos de cableado incluyen el método de cable de fase a blindaje (preferido cuando hay daño en el aislamiento principal de fase a tierra, ya que la atenuación del sonido de descarga es menor), el método de fase a fase (para una falla simple de fase a fase sin conexión a tierra) y el método de cableado para una falla simple de circuito abierto.
Selección del área de localizaciónAntes de la localización, primero se debe definir claramente la ruta del cable; si los planos están incompletos, se debe realizar una exploración de la ruta y marcarla. Basándose en los resultados de la medición de distancia y considerando el margen del carrete del cabezal del cable y el terreno, la ubicación de la falla se determina aproximadamente, generalmente dentro de ± 50 m del valor de medición de distancia aproximado. Después de asegurarse de que el punto de falla está perforado y el ciclo de descarga del generador de impulsos de alto voltaje está dentro de 3 a 5 segundos, la localización comienza directamente sobre el cable dentro del área seleccionada.
Pasos de localizaciónMonte la sonda y conéctela al puerto del sensor, y conecte los auriculares al puerto de auriculares. En el área seleccionada, coloque el sensor plano en el suelo directamente sobre el cable, apuntando en la dirección de tendido del cable, y observe la forma de onda mientras escucha con los auriculares. Una configuración inicial recomendada es umbral bajo, alta ganancia y alto volumen. Cuando se escuchan y ven las formas de onda de sonido y sonido/magnéticas, mueva la sonda del sensor cada 1–2 m y escuche en cada punto durante al menos dos ciclos de descarga. Continúe hasta que no se escuche ningún sonido y no se vea ninguna forma de onda nuevamente, y la diferencia de tiempo cambie de grande a pequeña y de nuevo a grande; luego regrese para reubicar. Al reubicar, use un umbral más alto, menor ganancia y menor volumen, y encuentre el punto donde el sonido y la forma de onda están en su máximo junto con el punto donde la diferencia de tiempo es mínima; la coincidencia de los dos es el punto de falla.
Precauciones y fallas comunesEl XHDD503C+ es uninstrumento de localización digital autoajustable para trabajos de mantenimiento de cables de rutina donde la facilidad de uso y la repetibilidad son importantes. Con ajuste automático de ganancia/disparo de sonido y una clara indicación de aproximación al punto de falla, está diseñado para equipos con experiencia mixta que desean que el instrumento se adapte al sitio por sí solo, de modo que un operador menos experimentado aún pueda tomar una decisión segura, y un operador experimentado pueda trabajar más rápido en trabajos de alta frecuencia y del día a día.
P1. ¿Qué hace el XHDD503C+?
Es un localizador de fallas de cable que utiliza el principio de sincronización acústico-magnética de captación de vibraciones e inducción electromagnética para determinar la ubicación específica de las fallas de cable. La sonda recoge las vibraciones, el sonido y las ondas electromagnéticas creadas por la descarga de arco en la falla, y la unidad principal procesa y muestra de manera inteligente la forma de onda y el sonido de la falla, para que el probador pueda localizar la falla por oído y vista.
P2. ¿Para qué fallas y cables es adecuado?
Es adecuado para detectar fallas de baja resistencia, cortocircuito, circuito abierto y circuito roto en cables de alimentación, cables coaxiales y cables de bajo voltaje de diferentes niveles de voltaje, secciones transversales y medios, así como fallas de alta resistencia por fugas y arcos.
P3. ¿Qué lo hace destacar en el uso diario?
Calcula automáticamente la diferencia de tiempo acústico-magnético, ofrece ajuste automático y manual de ganancia/disparo de sonido, y proporciona una indicación de desviación de ruta más un aviso de aproximación al punto de falla, lo que ayuda a los operadores a confirmar el punto rápidamente incluso cuando el sitio es ruidoso.
P4. ¿Qué precisión y condiciones de trabajo se pueden esperar?
La precisión de detección es ≤ 0.1 m para el posicionamiento y ≤ 0.5 m para la ruta, con un rango de detección de 0.00–99.99 ms. Funciona con 4 celdas de batería 18650 de 3.7 V–3200 AH con más de 8 horas de espera, a −25 °C a 65 °C y humedad relativa ≤ 90%, y los sensores son impermeables hasta IP65.
P5. ¿Qué se debe tener en cuenta y qué se incluye?

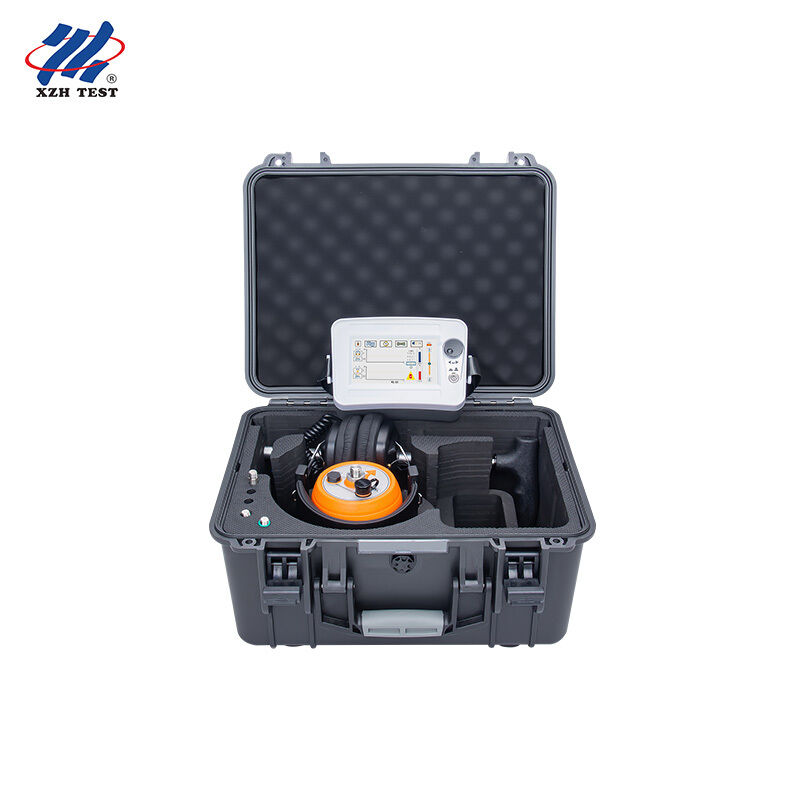

Cargue el instrumento cuando el nivel de la batería esté por debajo del 20% (aproximadamente 4 horas para una carga completa); no desmonte la sonda ni el instrumento; limpie la pantalla LCD solo con un paño de microfibra semi-seco sin pelusa; y no coloque el sensor directamente sobre el cuerpo del cable. El paquete incluye el localizador de fallas de cable, auriculares, sonda (con varilla de conexión, base, clavija de tierra, conector de sonda y conector de disco), cable de señal blindado de 7 hilos, cargador y una llave multifuncional, con una garantía de un año y servicios de mantenimiento y técnicos de por vida.
