El XHDD503C Cable Fault Pinpointer utiliza el método de sincronización acústica y magnética para determinar el punto de falla del cable de alimentación.recogido y amplificado por la sonda correspondiente, y la ubicación exacta del punto de falla se determina mediante el juicio auditivo y visual.Es un dispositivo que completa el posicionamiento preciso del punto de falla del cable dentro del rango de medición aproximado y recoge la diferencia de tiempo acústica y magnéticaIntegra tecnología de posicionamiento, pruebas asistidas por trayectoria y otras tecnologías, proporcionando múltiples modos de prueba y una amplia gama de métodos de prueba.información rápida y diversa para completar la ubicación de fallas de cable de manera eficiente y precisa.
Este instrumento de localización es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxiales de alta frecuencia,Cables de iluminación de calles y cables enterrados de diversos materiales, secciones transversales y medios, así como fugas de alta resistencia y fallas de flashover de alta resistencia.
Características clave| Punto de trabajo | Especificación |
|---|---|
| Parámetros del filtro | El paso completo: 100 Hz ∼1600 Hz; el paso bajo: 100 Hz ∼300 Hz; el paso alto: 160 Hz ∼1600 Hz; el paso de banda: 200 Hz ∼600 Hz |
| Ganancia del canal | 8 niveles ajustables |
| Ganancia del canal magnético | 8 niveles ajustables |
| Ganancia de producción | 16 niveles (0-112 dB) |
| Impedancia de salida | 350 Ω |
| Precisión de posicionamiento acústico-magnético | Más o menos de 0,1 m |
| Precisión de la identificación del camino | Más de 0,5 m |
| Fuente de alimentación | 4 × 18650 baterías de litio estándar |
| Tiempo de espera | Más de 8 horas |
| Temperatura ambiente | -25 °C a 65 °C; humedad relativa ≤ 90% |
El dispositivo utiliza el método de sincronización acústica-magnética para determinar con precisión la ubicación de la falla.basado en el método tradicional de localización acústica con la detección y aplicación de señales electromagnéticas.
Cuando el generador de alta tensión realiza una descarga por impacto sobre el cable defectuoso, el sonido generado por la descarga en el punto de falla se transmite a tierra.La señal sonora es captada por una sonda muy sensibleLa sonda incorporada recibe la señal del campo magnético en tiempo real y, después de la amplificación, se escucha un sonido "pop" a través de los auriculares.usando el principio de que el campo magnético se propaga mucho más rápido que el sonido, determina la distancia del punto de falla detectando la diferencia de tiempo entre la señal electromagnética y la señal sonora.La posición del sensor se mueve para encontrar el punto con la menor diferencia de tiempo acústico-magnético, y la ubicación exacta de la falla está directamente debajo de ella.
Los instrumentos de localización acústica tradicionales generalmente monitorean solo con auriculares, o confían en el balanceo del puntero del medidor para identificar el sonido de descarga en el punto de falla.Dado que el sonido de descarga desaparece en un instante y no es muy diferente del ruido ambientalEl método de sincronización acústica-magnética evita efectivamente estos problemas del método acústico tradicional.
interfaz de operación y configuraciónEl instrumento se maneja mediante pantalla táctil o mediante el control de ajuste de un botón.
El filtro de canal de sonido tiene un ancho de banda predeterminado de fábrica de 100 Hz ∼1600 Hz. Se pueden seleccionar parámetros de filtro apropiados para diferentes sitios, por ejemplo,en el pavimento duro cerca del punto de falla el filtro de paso alto conserva el sonido de descarga de impacto de alta frecuencia mejorEl filtro de paso de banda es un compromiso entre los dos.
Nota:cuando los cuatro conjuntos de datos recogidos estén por debajo de 30 ms durante tres veces consecutivas, aparece el icono junto a la señal electromagnética, que indica que se ha aproximado el punto de falla.
La señalización de la sincronización acústica y magnética requiere un generador de señal de impacto de alto voltaje que funcione en un estado de descarga periódica.Los métodos de cableado incluyen el método de fase a blindaje (preferido cuando hay daño de aislamiento de fase a tierra), ya que la atenuación del sonido de descarga es pequeña), el método de fase a fase (para una falla simple de fase a fase sin conexión a tierra combinada) y el método de cableado para una falla simple de desconexión.
Selección de la zona de localizaciónAntes de señalar el punto exacto, la trayectoria del cable debe estar clara; si los dibujos y los datos no están completos, se debe realizar la detección de la trayectoria y marcar.Sobre la base de los resultados de la medición de la distancia y teniendo en cuenta el margen de la placa del cabezal del cable y el terreno, se determina aproximadamente la ubicación del punto de falla, generalmente dentro de (valor de medición de la distancia ± 50 m).Después de asegurarse de que el punto de falla está penetrado y el ciclo de descarga del generador de impulsos de alto voltaje es de 3 ̇ 5 segundos, comience a señalar directamente sobre el cable en el área seleccionada.
Identificación de los pasosConecte el sensor de la sonda al conector del sensor y el auricular al conector del auricular.apuntando en la dirección de la colocación del cable, y seleccione el modo de sincronización acústica y magnética. Observe la forma de onda y escuche con los auriculares para comenzar a señalar.gran ganancia y alto volumenDespués de escuchar el sonido y ver tanto la forma de onda sonora como la forma de onda del campo magnético, mueva la sonda de detección aproximadamente cada 1 ̊2 m y monitoree más de 2 ciclos de descarga en cada punto.Sigue avanzando hasta que el sonido o la forma de onda ya no se puede oír o ver y el valor de la diferencia de tiempo cambia de grande a pequeño y luego a grandeCuando vuelva a apuntar, aumente el umbral, reduzca la ganancia y baje el volumen.Encuentra el punto donde el sonido y la forma de onda son los más grandes y el punto donde la diferencia de tiempo es la más pequeña la coincidencia de los dos puntos es el punto de falla.
Precauciones y errores comunesEl XHDD503C es uninstrumento de localización acústico-magnético asistido por trayectoria para redes cuya ruta del cable sea incierta o no documentadaSe ha construido para los equipos que deben confirmar la trayectoria del cable y luego identificar el fallo en el mismo trabajo: redes viejas o mal registradas, líneas enterradas mixtas,y sitios en los que los dibujos y los datos de la ruta sean incompletos, por lo que el operador necesita la indicación de desviación de trayectoria junto con la diferencia de tiempo acústico-magnético para acercarse al punto.
¿Qué hace el XHDD503C?
Es un puntero de falla de cable que utiliza el método de sincronización acústica y magnética para determinar un punto de falla del cable de alimentación.El flashover electrónico es generado por un generador de descarga de impacto y recogido y amplificado por la sonda, y el punto se localiza con precisión por juicio auditivo y visual dentro del rango de medición aproximada, al tiempo que se recoge la diferencia de tiempo acústica y magnética.
P2. ¿Para qué fallas y cables es adecuado?
Se adapta a fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxial de alta frecuencia, cables de faro y cables enterrados de varios materiales,secciones transversales y medios, así como fugas de alta resistencia y fallas de flashover de alta resistencia.
P3. ¿Cómo funciona el método de sincronización acústica-magnética?
Se basa en el método acústico tradicional con detección de señal electromagnética añadida.mientras que la sonda incorporada recibe la señal del campo magnético en tiempo realDebido a que el campo magnético se propaga mucho más rápido que el sonido, la distancia del punto de falla se determina a partir de la diferencia de tiempo entre las dos señales;el punto con la menor diferencia de tiempo está directamente por encima de la falla.
P4. ¿Qué precisión y condiciones de trabajo se pueden esperar?
La precisión de posicionamiento acústico-magnético es inferior a 0,1 m y la precisión de identificación de la trayectoria es inferior a 0,5 m. Funciona con 4 × 18650 baterías de litio estándar con más de 8 horas de espera,a -25 °C a 65 °C y con humedad relativa ≤ 90%, y los sensores son impermeables hasta IP65.
P5. ¿Qué hay que tener en cuenta y qué se incluye?

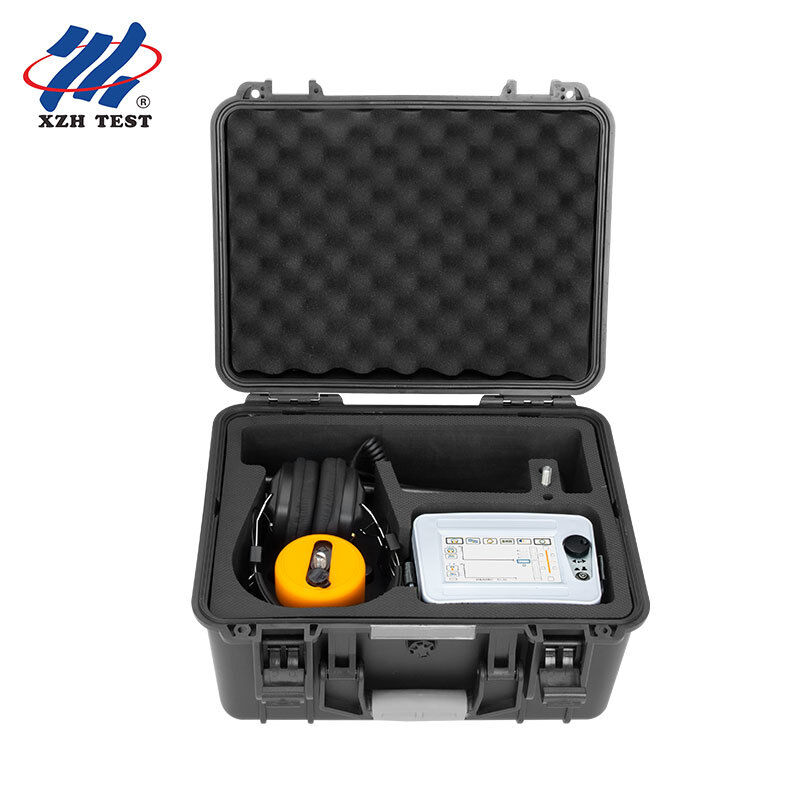

Cargar el instrumento cuando la batería esté a menos del 20% de potencia (aproximadamente 4 horas para una carga completa); no desmontar la sonda o el instrumento; limpiar el LCD únicamente con un paño semiseco sin fibra;y evitar colocar el sensor en el cuerpo del cableEl paquete incluye el localizador de fallos del cable, auriculares, sonda (con varilla de conexión, cabeza de sonda y tres garras), línea de señal de 7 núcleos, cargador y una llave de flores multifuncional,con una garantía gratuita de un año y mantenimiento y servicio técnico de por vida
