El XHDD503E utiliza los principios de recogida de vibraciones e inducción electromagnética para determinar la ubicación específica de un punto de falla del cable.El punto de falla es flashover-descargado con la ayuda de un generador de impulsos de alto voltajeLas ondas de vibración, ondas de sonido y ondas electromagnéticas generadas por la descarga flashover son captadas por la sonda especial del instrumento de localización y se amplifican, procesan,mostrado y emitido por el instrumento. The tester then determines the precise location of the fault point by hearing and sight — completing the task of accurately pinpointing the cable fault point "directly above the cable and within the range of rough measurement".
Este instrumento de localización es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxiales de alta frecuencia,Cables de iluminación de calles y cables enterrados de diversos materiales, secciones transversales y medios, así como fugas de alta resistencia y fallas de flashover de alta resistencia.
Características clave| Punto de trabajo | Especificación |
|---|---|
| Parámetros del filtro | El paso completo: 100 Hz ∼1600 Hz; el paso bajo: 100 Hz ∼300 Hz; el paso alto: 160 Hz ∼1600 Hz; el paso de banda: 200 Hz ∼600 Hz |
| Ajuste del canal | 8 niveles para el sonido, el magnético y el voltaje |
| Ganancia de producción | 16 niveles (0-112 dB) |
| Impedancia de salida | 350 Ω |
| Precisión de posicionamiento acústico-magnético | Más o menos de 0,1 m |
| Precisión de posicionamiento del voltaje de paso | Más de 0,5 m |
| Precisión de la identificación del camino | Más de 0,5 m |
| Fuente de alimentación | 4 × 18650 baterías de litio estándar |
| Tiempo de espera | Más de 8 horas |
| Temperatura ambiente | -25 °C a 65 °C; humedad relativa ≤ 90% |
Basado en el método tradicional de localización acústica, este método añade la detección y aplicación de señales electromagnéticas.Cuando el generador de alta tensión realiza una descarga de impacto en el cable defectuoso, el sonido generado por la descarga en el punto de falla se transmite al suelo y es captado por una sonda altamente sensible; después de la amplificación, se escucha un sonido "pop" a través de los auriculares.La sonda incorporada recibe la señal del campo magnético en tiempo real y, utilizando el principio de que el campo magnético se propaga mucho más rápido que el sonido,determina la distancia del punto de falla detectando la diferencia de tiempo entre la señal electromagnética y la señal acústicaLa posición del sensor se mueve para encontrar el punto con la menor diferencia de tiempo acústico-magnético, y la ubicación exacta de la falla está directamente debajo de ella.
Método de sonido puroEl método de sonido puro se utiliza principalmente para medir fallas de alta resistencia y flashover.y el sonido generado durante la descarga se utiliza para localizar con precisión el falloEl sensor de vibración acústica convierte la señal acústica en una señal eléctrica, que es amplificada y filtrada.y finalmente se restablece el sonido a través de los auriculares o se muestra por la intensidad del sonidoEl lugar con la mayor intensidad sonora es el punto de falla.
Método puramente magnéticoEl método puramente magnético puede determinar la trayectoria del cable y la ubicación precisa del punto de falla.una bobina de inducción recoge la señal de pulsoCuando las características de las señales de pulso recogidas se desvían, el punto se determina como un punto de falla.
Método de tensión (método A-frame)Para una falla de tierra en un cable enterrado, el método de diferencia de potencial se utiliza para encontrar el punto de falla.con un campo eléctrico distribuido concéntrico con el punto de entrada alrededor del punto de entrada del cableNo hay diferencia de potencial entre puntos del mismo radio, pero hay una diferencia de potencial entre puntos de diferentes radios (puntos A y B).Los dos puntos se mueven gradualmente más cerca del punto central; cuando el punto de falla está exactamente entre los puntos A y B, la diferencia de potencial se vuelve cero,y si los puntos se mueven más allá del punto de falla la polaridad se invierte por lo que el punto de conexión a tierra se puede determinar con precisión moviéndose hacia adelante y hacia atrás.
Interfaz de operación y configuraciónEl instrumento se maneja mediante pantalla táctil o mediante el mando de ajuste de un solo botón.La interfaz de operación incluye un área de visualización de la forma de onda (forma de onda del campo magnético y forma de onda de audio) y un área de ajuste de parámetros.
El filtro de canal de sonido tiene un ancho de banda predeterminado de fábrica de 100 Hz ∼1600 Hz. Se pueden seleccionar parámetros de filtro apropiados para diferentes sitios, por ejemplo,en el pavimento duro cerca del punto de falla el filtro de paso alto conserva el sonido de descarga de impacto de alta frecuencia mejorEl filtro de paso de banda es un compromiso entre los dos.
Resumen del uso Trabajo con el generador de pulsos de alta tensiónEl puntero se utiliza junto con un generador de señal de impulso de alto voltaje que funciona en un estado de descarga periódica.Los métodos de cableado incluyen el método de fase a blindaje (preferido cuando hay daño de aislamiento de fase a tierra), ya que la atenuación del sonido de descarga es pequeña), el método de fase a fase (para una falla simple de fase a fase sin conexión a tierra combinada) y el método de cableado para una falla simple de desconexión.
Selección de la zona de localizaciónAntes de señalar el punto exacto, la trayectoria del cable debe estar clara; si los dibujos y los datos no están completos, se debe realizar la detección de la trayectoria y marcar.Sobre la base de los resultados de la medición de la distancia y teniendo en cuenta el margen de la placa del cabezal del cable y el terreno, la ubicación del punto de falla se determina aproximadamente, generalmente dentro de (valor de medición de distancia ± 50 m).
Identificación de los pasosNota:El método del marco A solo puede utilizarse cuando el conductor esté conectado a tierra (en tierra muerta).
El XHDD503E es uninstrumento de localización para el paso final y exacto después de que una falla ya se haya localizado aproximadamenteEstá construido para equipos que lo combinan con un generador de pulsos de alto voltaje y deben colocar el punto de falla con precisión ensitios con superficies duras y con ruido ambiente elevado- bajo el hormigón y el asfalto, a lo largo de calles concurridas, y en fallas de alta resistencia o flashover - donde un método de escucha acústica sencilla se pierde fácilmente en el ruido.
¿Qué hace el XHDD503E?
Es un puntero de falla de cable que utiliza la recogida de vibraciones e inducción electromagnética para determinar la ubicación específica de un punto de falla de cable.Recoge las vibraciones., las ondas sonoras y electromagnéticas creadas por la descarga de flashover en la falla y permite al operador localizar el punto con precisión mediante la audición y la vista,directamente por encima del cable y dentro del rango de medición aproximado.
P2. ¿Para qué fallas y cables es adecuado?
Se adapta a fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxial de alta frecuencia, cables de faro y cables enterrados de varios materiales,secciones transversales y medios, así como fugas de alta resistencia y fallas de flashover de alta resistencia. El método A-frame (voltaje escalonado) solo se puede utilizar cuando el conductor está conectado a tierra.
¿Qué métodos de localización proporciona?
Proporciona cuatro: sincronización acústico-magnética, acústica pura, magnética pura y el método de voltaje (A-frame / voltaje paso). Acoustic-magnetic synchronization adds electromagnetic-signal detection to the traditional acoustic method and determines the distance by the time difference between the electromagnetic and sound signals.
P4. ¿Qué precisión y condiciones de trabajo se pueden esperar?
Las "tecnologías" incluidas en el presente anexo son las siguientes:Funciona con 4 × 18650 baterías de litio con más de 8 horas de espera, a −25 °C a 65 °C y humedad relativa ≤ 90%, y los sensores son impermeables hasta IP65.
P5. ¿Qué hay que tener en cuenta y qué se incluye?

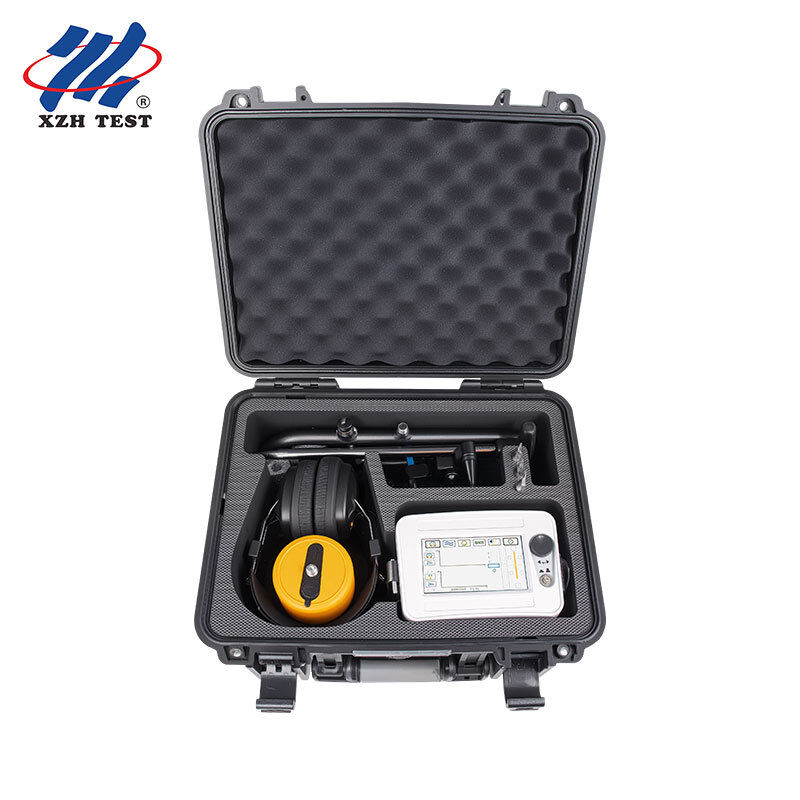

Cargar el instrumento cuando la batería esté a menos del 20% de potencia (aproximadamente 4 horas para una carga completa); no desmontar la sonda o el instrumento; limpiar el LCD únicamente con un paño semiseco sin fibra;y evitar colocar el sensor en el cuerpo del cableEl paquete incluye el puntero de falla del cable, auriculares, sonda (con varilla de conexión, cabeza de la sonda y tres garras), línea de señal de 7 núcleos, cargador, A-frame (con cable de A-frame),2 alfileres de tierra y una llave de flores multifuncional, con una garantía gratuita de un año y mantenimiento y servicio técnico de por vida.
