Localizador de fallas del cable
>

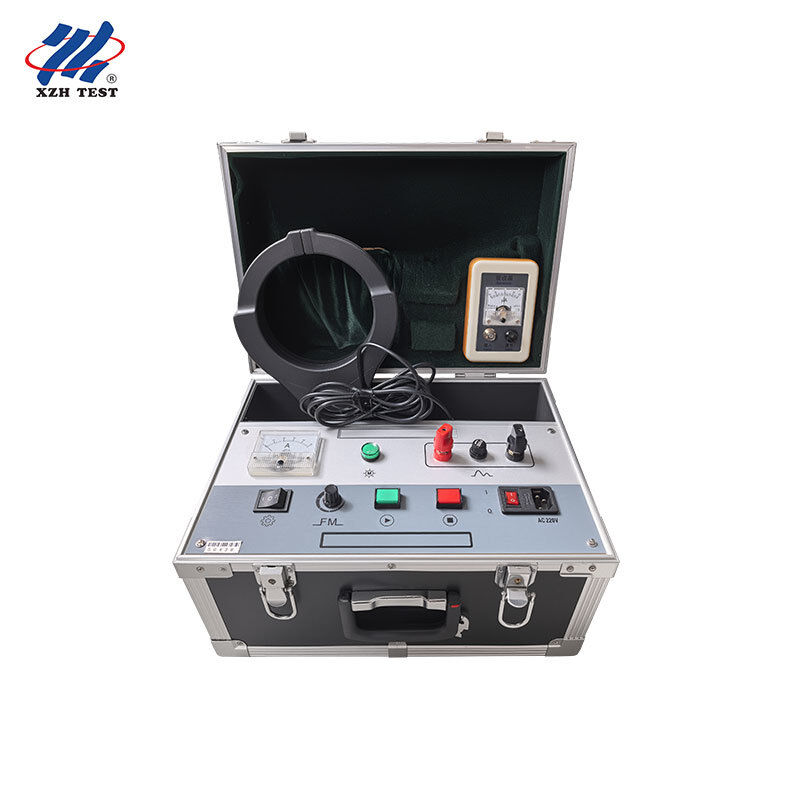

Identificador de cables. Instrumento de identificación de cables AC de alta potencia con frecuencia de señal ajustable. XHSB505

Identificador de cables. Instrumento de identificación de cables AC de alta potencia con frecuencia de señal ajustable. XHSB505

Detalles del producto:
Lugar de origen: Xi'an, Shaanxi, China
Nombre de la marca: XZH TEST ISO/CE
Certificación: CE/ISO
Número de modelo: Se aplicará el procedimiento siguiente:
Información detallada
Lugar de origen:
Xi'an, Shaanxi, China
Nombre de la marca:
XZH TEST ISO/CE
Certificación:
CE/ISO
Número de modelo:
Se aplicará el procedimiento siguiente:
Resaltar:

High Light

Resaltar:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
Cantidad de orden mínima:
1 unidad
Precio:
Negociable
Detalles de empaquetado:
Envasado de madera
Tiempo de entrega:
5-8 días laborables
Condiciones de pago:
T/T
Capacidad de la fuente:
3000 unidad/año
Descripción de producto
Descripción general del producto

El identificador de cables XHSB505 está desarrollado para personal de construcción, instalación y mantenimiento de cables de alta tensión que necesitan urgentemente una solución práctica para identificar un cable específico entre muchos cables en el sitio. Guiado por la teoría del campo electromagnético y adoptando tecnología avanzada junto con técnicas electrónicas y de herramientas modernas, proporciona una identificación de cables rápida y precisa.

Características principales
  • Identificación precisa y sin errores
  • Abrazadera de identificación grande adecuada para una amplia gama de cables
  • Operación extremadamente simple
  • Indicación clara e intuitiva
  • Componentes principales y auxiliares portátiles y ordenados
  • Sensibilidad del receptor ajustable
  • Frecuencia de señal ajustable
Principio de funcionamiento

La fuente de alimentación de red de CA de 220 V de entrada se convierte mediante tecnología electrónica en la señal especial de alta potencia requerida para la identificación. Esta señal se aplica al cable a identificar a través de la línea de conexión. Basado en el principio de inducción electromagnética, se induce una señal consistente con la señal transmitida a lo largo del cable. En el sitio, se utiliza una abrazadera receptora de alta sensibilidad combinada con el receptor de mano para probar todos los cables presentes, y el cable objetivo (el cable que transporta la señal aplicada) se puede encontrar con precisión a partir de la indicación en el medidor receptor de mano.

Parámetros técnicos
Artículo Especificación
Método de identificación Determinado por la dirección de oscilación del puntero del medidor
Apertura de la abrazadera Φ125 mm
Potencia 1,5 kVA (intermitente, instantánea)
Frecuencia de transmisión de señal Mín. 0,4 Hz, Máx. 1 Hz (rango ajustable)
Guía de operación
  1. Desconecte el blindaje en ambos extremos del cable de tierra. Sujete la pinza roja del cable de salida al núcleo del cable a probar (una fase buena o la fase con mayor aislamiento); sujete la pinza negra del cable de salida al punto de tierra o a la estaca de tierra; conecte el núcleo correspondiente de ese cable al punto de tierra o a la estaca de tierra en el extremo lejano.
  2. Encienda el interruptor de alimentación del identificador y seleccione la marcha de salida: "I" es la marcha baja, adecuada para cables cortos; "II" es la marcha alta, adecuada para cables largos.
  3. Después de confirmar el estado del cable en el sitio y que el cableado es correcto, presione el botón "Inicio".
  4. Conecte el receptor del identificador a la abrazadera receptora.
  5. Tenga en cuenta la dirección de la flecha de la abrazadera receptora: indica la dirección del flujo de corriente (la dirección positiva); de lo contrario, el puntero del medidor oscilará en la dirección opuesta.
  6. Sujete la abrazadera receptora al cable a probar.
  7. Ajuste la sensibilidad del receptor a una posición adecuada.
  8. El receptor de mano ahora muestra la señal de oscilación.

Una vez que el transmisor y el receptor funcionan normalmente, el voltaje inducido en la abrazadera de prueba se muestra en el receptor de mano, y la dirección de oscilación del puntero es la dirección de la señal. Cuando el dial de ajuste no se mueve y la flecha roja en el lateral de la abrazadera de prueba apunta en la misma dirección que el recorrido del cable, el cable cuyo puntero del receptor se desvía hacia la derecha con la mayor oscilación es el cable objetivo; todos los demás cables solo muestran una señal de retorno, con el puntero desviándose hacia la izquierda y una oscilación menor.

Precauciones
  • Durante la prueba, no ajuste la sensibilidad del receptor demasiado alta; una oscilación del puntero del medidor de aproximadamente 20-80% es apropiada.
  • El fusible de la fuente de alimentación de trabajo del identificador no debe ser demasiado grande; no debe exceder los 6 A.
  • Después de identificar el cable objetivo, debe ser perforado antes de la construcción para garantizar la seguridad.
  • Cuando la abrazadera receptora se sujeta al cable a probar, asegúrese de que las mordazas de la abrazadera hagan buen contacto. El polvo en las mordazas, los huecos en el contacto o el contacto flojo afectarán la recepción de la señal.
  • Si el puntero del receptor no oscila de forma evidente en el sitio, compruebe si la abrazadera receptora está en buen contacto.
  • Está estrictamente prohibido utilizar un solo cable para realizar una prueba de cortocircuito en el instrumento; utilice la resistencia de prueba estándar para realizar la prueba.
  • Al identificar un cable de baja resistencia y corta distancia que queme el fusible, conecte la resistencia de prueba en serie en el extremo de transmisión de señal del instrumento.
Para quién es

El XHSB505 es un instrumento de identificación de cables de alta potencia alimentado por red (salida de 1,5 kVA, abrazadera de Φ125 mm, frecuencia de señal ajustable de 0,4-1 Hz). Está dirigido a equipos que identifican cables en el sitio a partir de una fuente de red y necesitan frecuencia de señal ajustable y las marchas de salida baja/alta para adaptarse tanto a cables cortos como largos.

  • Equipos de construcción, instalación y mantenimiento de cables de alta tensión que deben confirmar exactamente qué cable están manipulando antes de cortarlo o empalmarlo.
  • Equipos de campo de servicios públicos y redes que operan en zanjas y conductos de cables donde muchos cables de la misma especificación corren juntos.
  • Ingenieros de campo que pueden conectarse a una fuente de CA de 220 V en el sitio y necesitan una salida de alta potencia (1,5 kVA) para recorridos de cables difíciles o más largos.
  • Operadores que necesitan ajustar la velocidad de envío de la señal (0,4-1 Hz) para adaptarse a las condiciones específicas del sitio y seleccionar la marcha baja "I" para cables cortos o la marcha alta "II" para cables largos.
  • Trabajadores eléctricos que tienen conocimientos generales sobre el uso de equipos e instrumentos eléctricos, según lo requerido en el manual.
Servicio postventa

El instrumento viene con una garantía gratuita de un año por problemas de calidad a partir de la fecha de compra, y se proporcionan reparación y servicio técnico de por vida. Si encuentra que el instrumento no funciona correctamente o ocurre una falla, contáctenos para que podamos organizar la solución más conveniente y efectiva para usted. Teléfono de servicio: 400-029-0829.

Preguntas frecuentes

P1. ¿Cómo identifica el XHSB505 el cable objetivo?
La identificación se basa en la dirección de oscilación del puntero del medidor. Cuando el dial de ajuste no se mueve y la flecha roja en el lateral de la abrazadera de prueba apunta en la misma dirección que el recorrido del cable, el cable cuyo puntero del receptor se desvía hacia la derecha con la mayor oscilación es el cable objetivo; todos los demás cables solo muestran una señal de retorno, con el puntero desviándose hacia la izquierda y una oscilación menor.

P2. ¿Para qué sirve la frecuencia de señal ajustable?
El identificador de nueva generación añade una función de ajuste de frecuencia. El dial de ajuste de frecuencia cambia la velocidad de envío de la señal, con un rango ajustable desde un mínimo de 0,4 Hz hasta un máximo de 1 Hz, por lo que la señal se puede adaptar a las condiciones del sitio.

P3. ¿Qué son las marchas de salida "I" y "II"?
El interruptor de selección de salida tiene dos marchas: "I" es la marcha baja, adecuada para cables cortos, y "II" es la marcha alta, adecuada para cables largos.

P4. ¿Cómo se debe configurar la sensibilidad del receptor?
Utilice el potenciómetro en la parte inferior del receptor de mano para ajustar la sensibilidad, de modo que el puntero del medidor oscile entre 20 y 80%. No lo ajuste demasiado sensible, para evitar golpear el medidor. Si la oscilación del puntero no es obvia, compruebe si la abrazadera receptora está en buen contacto.

P5. ¿Qué precauciones se deben observar y qué se incluye?
Después de identificar el cable, perforarlo antes de la construcción por seguridad; asegurar un buen contacto de las mordazas de la abrazadera; nunca realizar pruebas de cortocircuito con un solo cable (utilizar la resistencia de prueba estándar); si al identificar un cable de baja resistencia y corta distancia se quema el fusible, conectar la resistencia de prueba en serie en el extremo de transmisión de señal; y el fusible de alimentación no debe exceder los 6 A. El paquete incluye la unidad principal, el receptor, el cable de alimentación, el cable de salida rojo, el cable de salida negro, la abrazadera receptora (de prueba), la resistencia de prueba, tres fusibles de 6 A y tres fusibles de 20 A, con una garantía gratuita de un año y servicio de por vida.
