Identificador de Cables XHSB505B — Localizador de Fallas de Cables Características del Producto
Identificación precisa y fiable.
Una gran mordaza de identificación adecuada para varios cables (pinza transmisora Φ125mm, pinza receptora Φ200mm).
Operación extremadamente simple e indicación clara e intuitiva.
La unidad principal y los accesorios son portátiles y ordenados, pequeños y ligeros.
La intensidad de la señal recibida por el receptor es ajustable.
Se pueden probar cables tanto energizados como desenergizados.
Usuarios y Aplicaciones Recomendados
Este instrumento está dedicado a la identificación de cables — estableciendo cuál de muchos cables es el objetivo — tanto para cables energizados como desenergizados. Es especialmente adecuado para:
1. Equipos de inspección de zanjas de cables y topografía de registros de cables
Para confirmar la propiedad y la identidad de cada cable en zanjas densas que contienen muchos cables de la misma especificación, utilizando el juicio intuitivo de la dirección del balanceo de la aguja del medidor.
2. Equipos de mantenimiento de cables en vivo y sin interrupción
Para identificar un cable energizado con el método de acoplamiento — no se necesita ninguna operación en el cable bajo prueba y no se requiere interrupción (ambos extremos de la cubierta deben estar bien conectados a tierra).
3. Equipos de reubicación, reconexión y empalme de cables
Para confirmar el cable objetivo con el método de conexión directa en cables desenergizados antes de la reubicación o reconexión, y para trabajar con la prueba de punción obligatoria previa a la construcción después de la identificación.
Principio de Funcionamiento Detección de cable energizado (método de acoplamiento)
El transmisor genera una señal de pulso especial, que se aplica a través de la pinza transmisora dedicada en un punto del cable energizado a identificar. Según el principio de inducción electromagnética, se produce una señal inducida de acuerdo con la señal transmitida a lo largo del cable; en el sitio se utilizan la pinza receptora de alta sensibilidad y el receptor de mano para detectar todos los cables, y según la indicación del receptor se puede encontrar con precisión el cable que transporta la señal aplicada (el cable energizado a identificar).
Detección de cable desenergizado (método de conexión directa)
El transmisor genera la señal de pulso especial, que se aplica a través de un cable de conexión al cable a identificar. Según el principio de inducción electromagnética, se produce una señal inducida de acuerdo con la señal transmitida a lo largo del cable; en el sitio se utilizan la pinza receptora de alta sensibilidad y el receptor de mano para detectar todos los cables, y a partir de la indicación del medidor se puede encontrar con precisión el cable que transporta la señal aplicada (el cable desenergizado a identificar).
Diseño del Instrumento

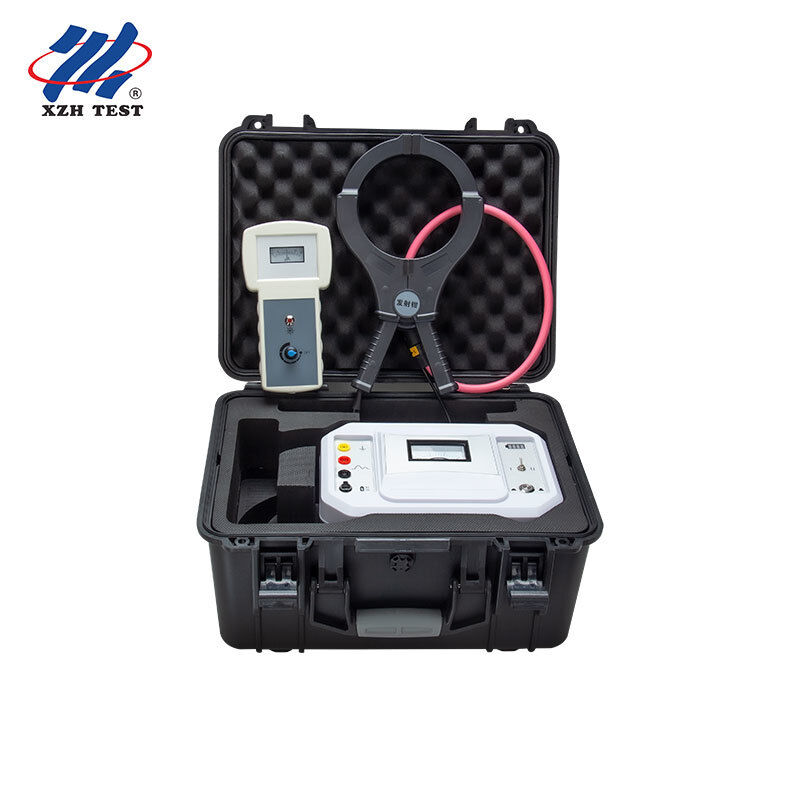

El instrumento consta del transmisor, la pinza transmisora, la pinza receptora y el receptor de mano.
Panel del transmisor: terminal de tierra (tierra de seguridad del equipo); salida positiva (conectada al cable de salida rojo); salida negativa (conectada al cable de salida negro); carga (puerto de carga DC12V, conecte un cargador de 12V para cargar); interruptor de encendido; interruptor de marcha ("I" para identificación de cable desenergizado, "II" para identificación de cable energizado); indicador de batería (nivel de batería en tiempo real cuando la batería incorporada funciona); amperímetro (corriente de salida promedio instantánea).
Receptor de mano: una perilla de ajuste ajusta la intensidad de la señal recibida (en sentido horario para aumentar, en sentido antihorario para disminuir; también tiene una función de interruptor); un conector BNC en el lado inferior conecta la pinza receptora.
Parámetros Técnicos
| Artículo |
Especificación |
| Método de identificación |
Juzgado por la dirección del balanceo de la aguja del medidor |
| Apertura de la mordaza |
Pinza transmisora: Φ125mm; pinza receptora: Φ200mm |
| Voltaje de salida |
Marcha I (método de conexión directa): 150V; Marcha II (método de acoplamiento): 250V |
| Rango de prueba |
Método de conexión directa: 0Ω–1kΩ; método de acoplamiento: 0Ω–50Ω |
| Corriente de pulso |
0–10A |
| Período de pulso |
2.75s por ciclo |
| Fuente de alimentación |
Transmisor: batería de litio 12VDC; receptor de mano: pilas tamaño-5 (AA) |
Guía de Operación Identificación de cable energizado — método de acoplamiento
No se necesita ninguna operación en el cable bajo prueba — simplemente sujete la pinza transmisora al cable.
Ambos extremos de la cubierta del cable deben estar bien conectados a tierra, de lo contrario la corriente de acoplamiento disminuye a medida que aumenta la resistencia de tierra.
Si ambos extremos de la cubierta no están conectados a tierra, o la cubierta está rota en el medio, no se puede usar el método de acoplamiento.
Al sujetar, la flecha en la pinza transmisora debe apuntar hacia el extremo lejano del cable.
La pinza receptora y la pinza transmisora deben mantenerse al menos a 2m de distancia.
1.Conecte la salida del transmisor a la pinza transmisora y sujétela en una posición adecuada del cable energizado, con la flecha de la pinza apuntando al extremo lejano del cable.
2.Encienda el interruptor de encendido del transmisor y seleccione la marcha "II"; la luz de encendido parpadea tres veces y la aguja del amperímetro se balancea tres veces a la misma frecuencia, emitiendo la señal de pulso cíclicamente.
3.Conecte la pinza receptora al receptor y sujétela al cable bajo prueba.
4.Tenga en cuenta que la flecha de la pinza receptora apunta al extremo lejano del cable, de lo contrario la aguja se balanceará en sentido opuesto.
5.Gire la perilla de ajuste del receptor en sentido horario; cuando se escuche un "bip" y se encienda la luz indicadora, el receptor está encendido. Ajuste la intensidad de la señal recibida a un nivel adecuado; solo el cable que transporta la señal recibe una señal cuya frecuencia de balanceo coincide con la frecuencia de conmutación de salida del transmisor, con un sonido de "bip-bip-bip".
6.Si el cable objetivo no se puede identificar con el método de acoplamiento, se recomienda usar el método de conexión directa.
Identificación de cable desenergizado — método de conexión directa
Método de cableado 1: conecte el cable de prueba rojo al núcleo del cable (una fase es suficiente) y el cable de prueba negro a tierra; conecte el extremo lejano de esa fase a tierra (la capa de blindaje y la armadura del cable no están conectadas a tierra).
Método de cableado 2: conecte el cable de prueba rojo al núcleo del cable (una fase es suficiente); conecte el cable de prueba negro al blindaje de cobre o a la armadura del cable; conecte el extremo lejano de esa fase al blindaje de cobre o a la armadura del cable; y verifique el estado de conexión a tierra del blindaje de cobre o la armadura. La identificación se ve afectada por la condición de conexión a tierra del sistema de tierra y por si el blindaje o la armadura están intactos, por lo que los métodos 1 y 2 dan los resultados más ideales.
Si la resistencia del bucle de tierra es demasiado grande o poco fiable, la señal transmitida puede no cargarse o puede cancelarse y el resultado será pobre; ajuste el cableado y utilice el método 1 o el método 2.
1.Encienda el interruptor de encendido del transmisor y ajuste el interruptor de marcha a "I"; la luz de encendido parpadea tres veces y la aguja del amperímetro se balancea tres veces a la misma frecuencia, emitiendo la señal de pulso cíclicamente.
2.Conecte el receptor a la pinza receptora y sujétela al cable bajo prueba.
3.Observe la dirección de la flecha de la pinza receptora (la flecha apunta al extremo lejano), de lo contrario la aguja se balanceará en la dirección opuesta.
4.Gire la perilla de ajuste del receptor en sentido horario; cuando se escuche un "bip" y se encienda la luz indicadora, el receptor está encendido. Ajuste la intensidad de la señal recibida a un nivel adecuado; solo el cable que transporta la señal recibe las tres señales características continuas en la misma dirección, con la frecuencia de balanceo coincidiendo con el transmisor y un sonido de "bip-bip-bip".
Precauciones
Después de identificar el cable a probar, se debe realizar una prueba de punción antes de la construcción, ¡para garantizar la seguridad!
Durante la prueba, la intensidad de la señal recibida por el receptor debe ajustarse adecuadamente — ni demasiado grande ni demasiado pequeña — y debe configurarse en el extremo de inicio antes de la prueba; no debe ajustarse durante la prueba.
Cuando la pinza receptora se sujeta al cable bajo prueba, asegúrese de que las mordazas hagan buen contacto; el polvo, los huecos o un ajuste flojo afectarán la recepción de la señal.
Si el balanceo de la aguja no es obvio en el sitio, verifique si la pinza receptora tiene buen contacto.
Al identificar un cable energizado, si la interferencia es tan severa que la pinza receptora se satura magnéticamente y no puede recibir la señal, se recomienda usar el método desenergizado en su lugar.
El instrumento puede cortocircuitarse directamente para realizar pruebas.
Cuando la frecuencia de balanceo de la aguja del receptor no coincide con la del transmisor, o la amplitud de balanceo es demasiado pequeña, la señal es demasiado débil — gire la perilla de ajuste en sentido horario para aumentar la intensidad de la señal recibida.
Cuando la aguja del receptor se balancea irregularmente o no se balancea en absoluto, la interferencia es demasiado fuerte, o el cable bajo prueba no es el cable objetivo.
El instrumento se puede usar en interiores y exteriores, pero debe evitar la lluvia, los gases corrosivos, el polvo pesado y los lugares de alta temperatura. El operador debe tener conocimientos generales de equipos o instrumentos eléctricos. Es un instrumento de alta precisión y debe protegerse de vibraciones fuertes; la reparación, el cuidado y el ajuste deben ser realizados por profesionales. Cargue y mantenga el transmisor cada 2 meses para evitar daños en la batería.
Preguntas Frecuentes
P1. ¿Qué problema resuelve el Identificador de Cables XHSB505B?
Resuelve el problema en el sitio de "cuál cable es el que buscamos" durante la tendida, reubicación, mantenimiento y manejo de fallas de cables de energía — especialmente en zanjas de cables donde se tienden muchos cables de la misma especificación — ayudando a evitar serrar o reconectar erróneamente el cable equivocado.
P2. ¿Cómo se juzga el resultado de la identificación?
Por la dirección del balanceo de la aguja del medidor: solo el cable que transporta la señal aplicada recibe las tres señales características continuas en la misma dirección, la frecuencia de balanceo coincide con el transmisor y se emite un sonido de "bip-bip-bip". La flecha de la pinza receptora (y de la pinza transmisora) debe apuntar al extremo lejano del cable, de lo contrario la aguja se balanceará en sentido opuesto.
P3. ¿Cuáles son los principales parámetros técnicos?
Identificación por dirección de balanceo de la aguja del medidor; mordaza de pinza transmisora Φ125mm y mordaza de pinza receptora Φ200mm; voltaje de salida 150V (marcha I) y 250V (marcha II); rango de prueba 0Ω–1kΩ (conexión directa) y 0Ω–50Ω (acoplamiento); corriente de pulso 0–10A; período de pulso 2.75s por ciclo; fuente de alimentación batería de litio 12VDC (transmisor) y pilas tamaño-5 (AA) (receptor de mano).
P4. ¿Qué se debe tener en cuenta al identificar un cable energizado con el método de acoplamiento?
No se necesita ninguna operación en el cable bajo prueba; ambos extremos de la cubierta deben estar bien conectados a tierra (de lo contrario, la corriente de acoplamiento disminuye a medida que aumenta la resistencia de tierra), y si los extremos de la cubierta no están conectados a tierra o la cubierta está rota en el medio, no se puede usar el método de acoplamiento. Al sujetar, la flecha de la pinza debe apuntar al extremo lejano del cable, y la pinza receptora y la pinza transmisora deben mantenerse al menos a 2m de distancia.
P5. ¿Qué se incluye en el paquete?
El paquete incluye 1 transmisor, 1 receptor, 1 cargador, 1 cable de salida rojo, 1 cable de salida negro, 1 pinza transmisora, 1 pinza receptora y 2 pilas tamaño-5 (AA). Dentro de un año a partir de la compra, los problemas de calidad se reparan de forma gratuita, y se proporcionan reparación y servicio técnico de por vida.
