Identificador de Cables XHSB505B — Localizador de Fallas de Cables
Identificación precisa y fiable.
Una gran mordaza de identificación adecuada para varios cables.
Operación extremadamente sencilla.
Indicación clara e intuitiva.
Unidad principal y accesorios portátiles y ordenados.
La intensidad de la señal recibida por el receptor es ajustable.
Se pueden probar cables tanto energizados como desenergizados.
Pequeño y portátil, ligero.
Principio de funcionamiento Detección de cables desenergizados
El transmisor genera principalmente una señal de pulso especial, que se aplica a través de un cable de conexión al cable a identificar. Según el principio de inducción electromagnética, se produce una señal inducida de acuerdo con la señal transmitida a lo largo del cable. En el sitio, se utiliza una pinza receptora de alta sensibilidad junto con el receptor de mano para detectar todos los cables y, según la indicación del medidor del receptor, se puede encontrar con precisión el cable que transporta la señal aplicada (es decir, el cable desenergizado a identificar).
Detección de cables energizados
El transmisor genera la señal de pulso especial, que se aplica a través de la pinza transmisora dedicada en un punto del cable energizado a identificar. Según el principio de inducción electromagnética, se produce una señal inducida de acuerdo con la señal transmitida a lo largo del cable; en el sitio, se utilizan la pinza receptora de alta sensibilidad y el receptor de mano para detectar todos los cables y, según la indicación del receptor, se puede encontrar con precisión el cable que transporta la señal aplicada (es decir, el cable energizado a identificar).
Usuarios y aplicaciones recomendados
Este instrumento está dedicado a la identificación de cables — es decir, a establecer cuál de muchos cables es el objetivo — en lugar de a la localización de fallas. Funciona tanto en cables energizados como desenergizados y es especialmente adecuado para:
1. Equipos de sitios de construcción e instalación de cables
Para confirmar rápidamente "cuál es el cable que estamos buscando" durante la colocación, reubicación, mantenimiento y manejo de fallas, utilizando el método de conexión directa o el método de acoplamiento.
2. Equipos que trabajan en zanjas y túneles de cables
Para identificar el cable objetivo entre muchos cables de la misma especificación tendidos en zanjas densas y túneles largos, donde la dirección del giro de la aguja del medidor proporciona un juicio intuitivo y fiable.
3. Equipos de mantenimiento y manejo de fallas de cables
Para identificar cables antes de la prueba obligatoria de clavado previa a la construcción, y para identificar un cable energizado sin realizar ninguna operación en el cable bajo prueba (método de acoplamiento).
Parámetros técnicos
| Artículo |
Especificación |
| Método de identificación |
Juzgado por la dirección del giro de la aguja del medidor |
| Apertura de la mordaza |
Pinza transmisora: Φ125mm; pinza receptora: Φ200mm |
| Voltaje de salida |
Engranaje I (método de conexión directa): 150V; Engranaje II (método de acoplamiento): 250V |
| Rango de prueba |
Método de conexión directa: 0Ω–1kΩ; método de acoplamiento: 0Ω–50Ω |
| Corriente de pulso |
0–10A |
| Período de pulso |
2.75s por ciclo |
| Fuente de alimentación |
Transmisor: batería de litio de 12VDC; receptor de mano: pilas tamaño-5 (AA) |
Diseño del instrumento

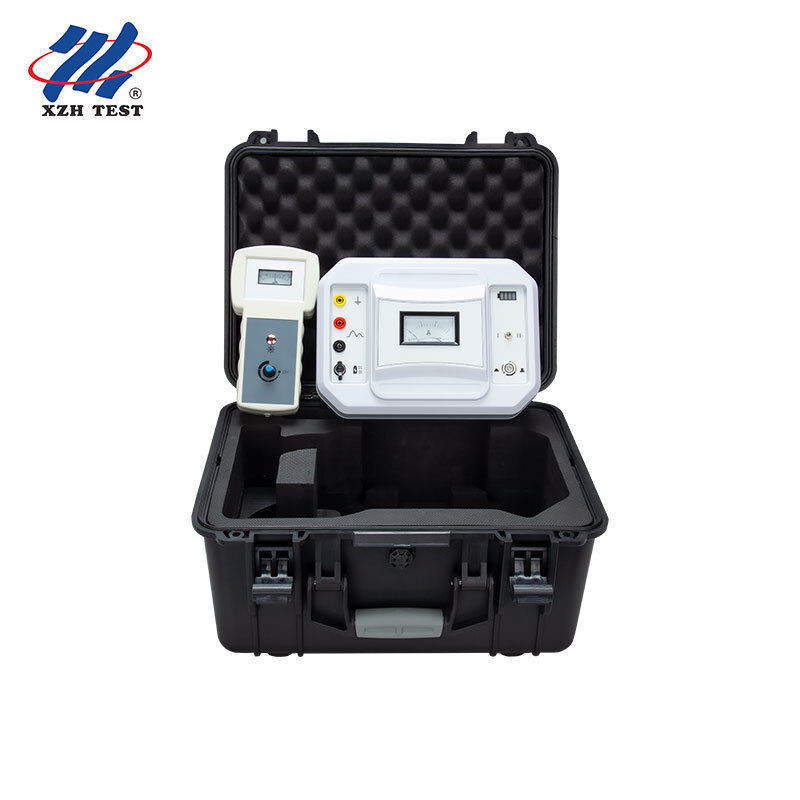

El instrumento consta del transmisor, la pinza transmisora, la pinza receptora y el receptor de mano.
Panel del transmisor — terminal de tierra: el terminal de tierra de seguridad del equipo; positivo de salida: positivo de salida del transmisor, conectado al cable de salida rojo; negativo de salida: negativo de salida del transmisor, conectado al cable de salida negro; carga: puerto de carga DC12V, conecte un cargador de 12V para iniciar la carga; interruptor de encendido: enciende/apaga la alimentación de trabajo; interruptor de engranaje: "I" para identificación de cables desenergizados y "II" para identificación de cables energizados; indicador de batería: muestra el nivel de la batería en tiempo real cuando la batería incorporada está funcionando; amperímetro: muestra el valor promedio instantáneo de la corriente de salida.
Receptor de mano — una perilla de ajuste ajusta la intensidad de la señal recibida (en sentido horario para aumentar, en sentido antihorario para disminuir; también tiene una función de interruptor). Un conector BNC en el lado inferior se utiliza para conectar la pinza receptora para recibir la señal.
Guía de operación Identificación de cable desenergizado — método de conexión directa
Método de cableado 1: conecte el cable de prueba rojo del transmisor al núcleo del cable (una fase es suficiente) y el cable de prueba negro a tierra; conecte el extremo lejano de esa fase a tierra (la capa de blindaje y la armadura del cable no están conectadas a tierra).
Método de cableado 2: conecte el cable de prueba rojo al núcleo del cable (una fase es suficiente); conecte el cable de prueba negro al blindaje de cobre o a la armadura del cable; conecte el extremo lejano de esa fase al blindaje de cobre o a la armadura del cable; y verifique el estado de conexión a tierra del blindaje de cobre o la armadura. La identificación de un cable se ve afectada por la condición de conexión a tierra del sistema de tierra y por si el blindaje o la armadura del cable están intactos, por lo que los métodos 1 y 2 dan los resultados más ideales.
Si la resistencia del bucle de tierra del sistema de tierra es demasiado grande o poco fiable, la señal transmitida puede no cargarse o cancelarse y el resultado de la identificación será pobre; en ese caso, ajuste el cableado y utilice el método 1 o el método 2.
Pasos de operación
1.Encienda el interruptor de alimentación del transmisor y ajuste el interruptor de engranaje a "I"; la luz de encendido parpadea tres veces y la aguja del amperímetro también oscila tres veces a la misma frecuencia, emitiendo la señal de pulso cíclicamente.
2.Conecte el receptor a la pinza receptora y sujete la pinza receptora al cable bajo prueba.
3.Observe la dirección de la flecha de la pinza receptora (la flecha apunta al extremo lejano), de lo contrario, la aguja oscilará en la dirección opuesta.
4.Gire la perilla de ajuste del receptor en sentido horario; cuando se escuche un "bip" y se encienda la luz indicadora, el receptor estará encendido. Luego, ajuste la intensidad de la señal recibida a un nivel adecuado. En este momento, solo el cable que transporta la señal recibe las tres señales características continuas en la misma dirección; la frecuencia de oscilación de la señal coincide con la frecuencia del transmisor y se emite un sonido "bip-bip-bip".
Identificación de cable energizado — método de acoplamiento
No se necesita ninguna operación en el cable bajo prueba — simplemente sujete la pinza transmisora al cable.
Ambos extremos de la cubierta del cable deben estar bien conectados a tierra, de lo contrario, la corriente de acoplamiento disminuye a medida que aumenta la resistencia de tierra.
Si ambos extremos de la cubierta no están conectados a tierra, o la cubierta está rota en el medio, no se puede utilizar el método de acoplamiento.
Cuando la pinza transmisora se sujeta al cable, la flecha de la pinza debe apuntar al extremo lejano del cable.
La pinza receptora y la pinza transmisora deben mantenerse a una distancia mínima de 2 m.
Pasos de operación
1.Conecte la salida del transmisor a la pinza transmisora y sujétela en una posición adecuada del cable energizado a identificar, con la flecha de la pinza apuntando al extremo lejano del cable.
2.Encienda el interruptor de alimentación del transmisor y seleccione el engranaje "II"; la luz de encendido parpadea tres veces y la aguja del amperímetro oscila tres veces a la misma frecuencia, emitiendo la señal de pulso cíclicamente.
3.Conecte la pinza receptora al receptor y sujétela al cable bajo prueba.
4.Tenga en cuenta que la flecha de la pinza receptora apunta al extremo lejano del cable, de lo contrario, la aguja oscilará en sentido opuesto.
5.Gire la perilla de ajuste del receptor en sentido horario; cuando se escuche un "bip" y se encienda la luz indicadora, el receptor estará encendido. Ajuste la intensidad de la señal recibida a un nivel adecuado; solo el cable que transporta la señal recibirá entonces una señal cuya frecuencia de oscilación coincide con la frecuencia de conmutación de salida del transmisor, y se emitirá un sonido "bip-bip-bip".
6.Si el cable objetivo no se puede identificar con el método de acoplamiento, se recomienda utilizar el método de conexión directa.
Precauciones
Durante las pruebas, la intensidad de la señal recibida por el receptor debe ajustarse adecuadamente, ni demasiado alta ni demasiado baja.
Después de identificar el cable a probar, se debe realizar una prueba de clavado antes de la construcción, ¡para garantizar la seguridad!
Cuando la pinza receptora se sujeta al cable bajo prueba, asegúrese de que las mordazas hagan buen contacto; el polvo en las mordazas, los huecos en el contacto o un ajuste flojo afectarán la recepción de la señal.
Si la oscilación de la aguja no es obvia en el sitio, verifique si la pinza receptora tiene buen contacto.
Al identificar un cable energizado, si la interferencia es tan severa que la pinza receptora se satura magnéticamente y no puede recibir la señal, se recomienda usar el método desenergizado en su lugar.
El instrumento puede ser cortocircuitado directamente para pruebas.
Cuando la frecuencia de oscilación de la aguja del receptor no coincide con la del transmisor, o la amplitud de oscilación es demasiado pequeña, la señal recibida es demasiado débil — gire la perilla de ajuste en sentido horario para aumentar la intensidad de la señal recibida.
Cuando la aguja del receptor oscila de forma irregular o no oscila en absoluto, la señal de interferencia es demasiado fuerte, o el cable bajo prueba no es el cable objetivo.
Lea el manual en detalle y observe las precauciones relevantes. El instrumento se puede usar en interiores y exteriores, pero debe evitar la lluvia, los gases corrosivos, el polvo pesado y los lugares de alta temperatura. El operador debe tener conocimientos generales de equipos o instrumentos eléctricos. Este es un instrumento de alta precisión y debe protegerse de vibraciones fuertes. Las reparaciones, el cuidado y el ajuste deben ser realizados por profesionales. Cargue y mantenga el transmisor cada 2 meses para evitar daños en la batería. La intensidad de la señal recibida por el receptor debe ajustarse en el extremo de inicio antes de la prueba (ni demasiado alta ni demasiado baja) y no debe ajustarse durante la prueba.
Preguntas frecuentes
P1. ¿Para qué se utiliza el Identificador de Cables XHSB505B?
Identifica cuál es el cable objetivo entre muchos cables durante la colocación, reubicación, mantenimiento y manejo de fallas de cables de alimentación, especialmente en zanjas de cables con muchos cables de la misma especificación. Puede identificar cables tanto energizados como desenergizados.
P2. ¿Cuál es la diferencia entre el método de conexión directa y el método de acoplamiento?
El método de conexión directa es para cables desenergizados: la salida del transmisor se conecta al núcleo del cable (o al blindaje/armadura de cobre), con un rango de prueba de 0Ω–1kΩ y engranaje I (150V). El método de acoplamiento es para cables energizados: la pinza transmisora se sujeta al cable sin manipularlo, con un rango de prueba de 0Ω–50Ω y engranaje II (250V); ambos extremos de la cubierta deben estar bien conectados a tierra.
P3. ¿Cómo se juzga el resultado de la identificación?
Por la dirección del giro de la aguja del medidor: solo el cable que transporta la señal recibe las tres señales características continuas en la misma dirección, la frecuencia de oscilación coincide con la del transmisor y se emite un sonido "bip-bip-bip". La flecha de la pinza receptora (y de la pinza transmisora) debe apuntar al extremo lejano del cable, de lo contrario, la aguja oscilará en la dirección opuesta.
P4. ¿Cuáles son los principales parámetros técnicos?
Identificación por dirección del giro de la aguja del medidor; mordaza de pinza transmisora Φ125mm y mordaza de pinza receptora Φ200mm; voltaje de salida 150V (engranaje I) y 250V (engranaje II); rango de prueba 0Ω–1kΩ (directo) y 0Ω–50Ω (acoplamiento); corriente de pulso 0–10A; período de pulso 2.75s por ciclo; fuente de alimentación batería de litio de 12VDC (transmisor) y pilas tamaño-5 (AA) (receptor de mano).
P5. ¿Qué se incluye en el paquete y qué se debe tener en cuenta para la seguridad?
El paquete incluye 1 transmisor, 1 receptor, 1 cargador, 1 cable de salida rojo, 1 cable de salida negro, 1 pinza transmisora, 1 pinza receptora y 2 pilas tamaño-5 (AA). Por seguridad, después de identificar el cable a probar, se debe realizar una prueba de clavado antes de la construcción; al identificar un cable energizado, ambos extremos de la cubierta deben estar bien conectados a tierra y las pinzas receptora y transmisora deben mantenerse a una distancia mínima de 2 m.
