XHZS506YS dispositivo de identificación de cable en vivo.
XHZS506YS es un dispositivo de punción de cable controlado a distancia diseñado para identificar positivamente si un cable de alimentación enterrado o ya colocado está en funcionamiento antes de que sea cortado, movido o aserrado.Al realizar una punción mecánica controlada, obliga a un cable activo a cortocircuitar a tierra o entre fases y produce un arco inconfundible, mientras que un cable desenergizado no muestra ninguna reacción.Esto elimina el riesgo mortal de equivocarse de un cable en excavación y reparación..
Diseñado para:Equipos municipales de excavación de carreteras y ferrocarriles, equipos de construcción de cables de telecomunicaciones y ópticos, contratistas de gasoductos y tuberías de agua, departamentos eléctricos de plantas industriales,y centros de formación en seguridad que deben confirmar positivamente la identidad de los cables de alimentación enterrados antes de cualquier excavación, de corte o de sierra.
Especificaciones clave
| Parámetro |
Especificación |
| Modelo |
Se aplicará el procedimiento siguiente: |
| Disparador (cuerpo del arma) |
Cuerpos de 2 cañones (configuración de doble cañón) |
| Distancia de control remoto |
Más de 10 metros, trabaja a través de las paredes |
| Duración del cable de control |
5 metros |
| Calibre de la abrazadera |
φ30 150 mm |
| Fuente de alimentación |
Carga de corriente alterna de 220 V / 50 Hz; batería de litio incorporada |
| Tiempo de funcionamiento de la batería |
Más de 10 horas de trabajo continuo |
| Grados de cartucho |
Negro / Azul / Amarillo / Rojo (de potencia mínima a máxima) |
| Cartucho recomendado |
Amarillo para 35 kV y menos; Rojo (S1 rojo, 6,8 × 11 mm) para más de 35 kV |
| Especificaciones de las uñas |
PS27C8 / PS37C8 / PS47C8 / PS52C8 para los cables de 30 ′′ 100 mm |
| Paquete estándar |
S1 cartuchos rojos (nivel de potencia 5) ×50; clavos PS52C8 ×50 |
Características básicas
Dos cañones perforan el cable y crean un cortocircuito para una verificación definitiva.
Cuando los dos cuerpos del cañón se colocan en un ángulo que no sea de 120°, al menos un cañón siempre completa la perforación de los cables trifásicos.
Control remoto cableado e inalámbrico con un alcance superior a 10 m, permitiendo al operador disparar desde detrás de una pared.
Uso dual de CA y CC con una batería de litio incorporada y almacenamiento de energía de gran capacidad, para más de 10 horas de trabajo continuo.
Propuesta de voz humana sincronizada con la pantalla LCD para una operación rápida y guiada.

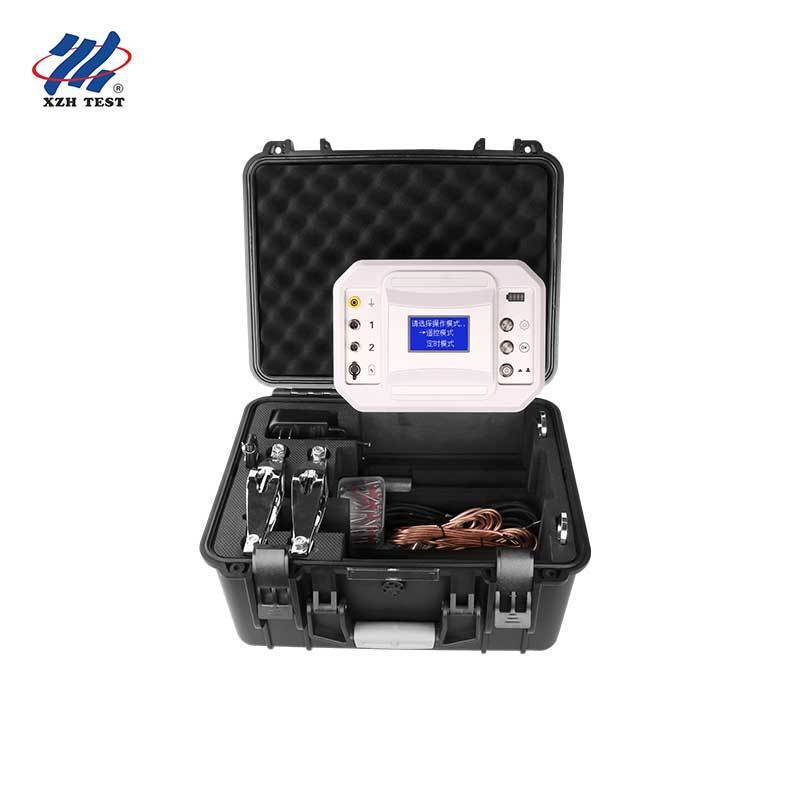

Compacto y lo suficientemente ligero para uso en el campo, y suministrado como un conjunto completo con controlador, control remoto, cables, estaca de tierra, cartuchos y clavos.
Configuración de doble arma y selección del cartucho
¿Por qué un juego de armas doble?
Los cables trifásicos generalmente se colocan en una disposición de trébol, por lo que una sola pistola puede disparar en el hueco entre dos fases y perder al conductor.Un conjunto de armas dobles colocado en un ángulo diferente de 120 ° garantiza que al menos una pistola logre un pinchazo real y forme el punto de cortocircuito necesario para una identificación válida.
Grados de potencia del cartucho
Los cartuchos están clasificados en negro, azul, amarillo y rojo desde la potencia mínima hasta la máxima.
Selección de uñas
Los clavos PS27C8, PS37C8, PS47C8 y PS52C8 corresponden a diámetros de cable de 30 mm a 100 mm, por lo que el clavo correcto puede coincidir con el cable que se está identificando.
Paquete estándar
Cada conjunto de naves con dos cuerpos de armas, un controlador, un control remoto, cables de conexión, un estaca de tierra, cables de tierra,y un suministro de arranque de 50 cartuchos rojos S1 (nivel de potencia 5) más 50 clavos PS52C8.
Preguntas frecuentes
P1: ¿Para quién está diseñado el dispositivo de identificación de cable en vivo XHZS506YS?
Está construido para equipos municipales de excavación de carreteras y ferrocarriles, equipos de construcción de telecomunicaciones y cables ópticos, contratistas de gas y tuberías de agua, departamentos eléctricos de plantas industriales,y centros de formación en seguridad que deben confirmar positivamente la identidad de los cables de alimentación enterrados antes de cualquier excavación, de corte o de sierra.
P2: ¿Cómo distingue el dispositivo un cable activo de uno desactivado?
Una vez que el cuerpo del arma está sujetado al cable y conectado a tierra de manera confiable, el controlador dispara de forma remota un clavo a través del cable para acortarlo a tierra o entre fases.Un cable activo produce una explosión de arco en el momento de la perforación, mientras que un cable desactivado no muestra ninguna reacción para que la tripulación sepa que es seguro continuar.
P3: ¿Por qué elegir la versión de doble arma en lugar de una sola arma?
Un solo cañón puede disparar en el hueco entre las fases de un cable trifásico y no alcanzar al conductor, por lo que no se forma un cortocircuito real.Un conjunto de armas dobles posicionado en un ángulo diferente de 120 ° garantiza que al menos una pistola alcance un punto de pinchazo y cortocircuito verdadero.
P4: ¿Cómo puedo elegir el cartucho y el clavo adecuados?
Los cartuchos están clasificados en negro, azul, amarillo y rojo desde la potencia mínima hasta la máxima.Los clavos PS27C8, PS37C8, PS47C8 y PS52C8 coinciden con diámetros de cable de 30 a 100 mm, y el paquete estándar incluye 50 cartuchos rojos S1 y 50 clavos PS52C8.
P5: ¿Cuáles son las principales especificaciones?
El conjunto de armas dobles pesa 15,5 kg (470×380×210mm) con dos cuerpos de armas y un controlador de 2,5 kg (270×230×120mm).y se carga desde AC 220V / 50Hz con una batería incorporada que soporta más de 10 horas de trabajo continuo.
Para mantener el dispositivo en buen estado de funcionamiento, limpie el cuerpo de la pistola después de cada uso y limpielo con la herramienta de limpieza suministrada después de aproximadamente cada 5 disparos.
