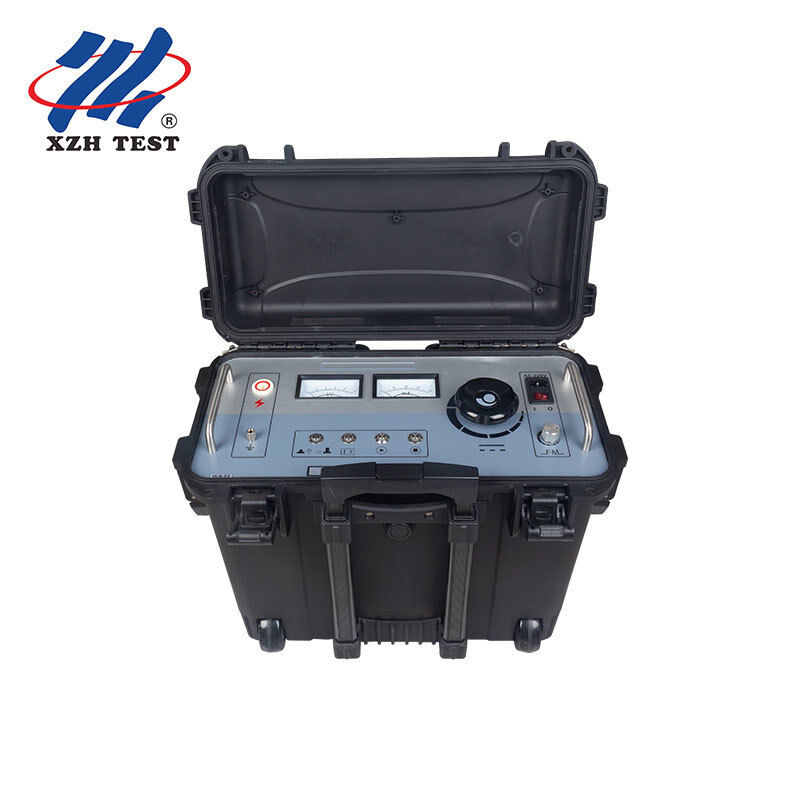

Localizador de fallas de cable XHHD523L | Pinpointer de corriente de abrazadera para falla de cubierta exterior de cable de 10kV

Localizador de fallas de cable XHHD523L | Pinpointer de corriente de abrazadera para falla de cubierta exterior de cable de 10kV

Detalles del producto:
Lugar de origen: Xi'an
Nombre de la marca: XZH TEST
Certificación: ISO CE
Número de modelo: XHHD523L
Información detallada
Lugar de origen:
Xi'an
Nombre de la marca:
XZH TEST
Certificación:
ISO CE
Número de modelo:
XHHD523L
Resaltar:

High Light

Resaltar:

Localizador de fallas de cubierta exterior de cable de 10kV

,

Pinpointer de corriente de abrazadera para fallas de cable

,

Localizador de fallas de cubierta por voltaje de paso

Trading Information
Cantidad de orden mínima:
1 unidad
Precio:
Negociable
Detalles de empaquetado:
Envasado de madera
Tiempo de entrega:
5-8 días laborables
Condiciones de pago:
T/T
Capacidad de la fuente:
3000 unidad/año
Descripción de producto
Localizador de Fallas en Camisa Exterior de Cables XHHG523L Descripción General

El localizador de fallas en la camisa exterior de cables de alto voltaje tiene un voltaje de salida de 10kV y menos, cumpliendo plenamente con los requisitos de prueba de resistencia de la camisa exterior de cables de la norma nacional china GB50150-2006, incluyendo pruebas de aceptación y preventivas de camisas exteriores de cables adecuadas para sistemas de conexión cruzada, así como la localización de fallas en camisas exteriores de cables. Encuentra rápida y precisamente fallas de puesta a tierra en la camisa exterior y peligros ocultos como corriente de fuga excesiva en cables de alto y extra alto voltaje de núcleo simple y triple de 10kV-500kV, y también puede realizar pruebas de resistencia de CC de 5kV-10kV durante 1 minuto en camisas exteriores de cables de HDPE y PVC. Es un instrumento dedicado esencial para el mantenimiento de equipos de cables de unidades operativas de cables de alto y extra alto voltaje de núcleo simple y triple de 10kV-500kV, empresas de ingeniería de cables de extra alto voltaje y empresas de ingeniería de transmisión y transformación de energía.

A quién va dirigido (Público Objetivo)

El XHHG523L está posicionado para la localización in situ y la etapa de resistencia del trabajo en la camisa exterior del cable; una vez que se conoce la sección aproximada de la falla, se utiliza para localizar la ubicación exacta de la falla de la chaqueta y para realizar la prueba de resistencia de CC de la chaqueta in situ. Está diseñado para equipos de servicio y mantenimiento de cables de campo que trabajan directamente en cables de alto y extra alto voltaje de 10kV-500kV, para empresas de ingeniería de cables de extra alto voltaje y empresas de ingeniería de transmisión y transformación de energía que realizan pruebas de aceptación y preventivas de la chaqueta, y para propietarios de activos de cables y usuarios industriales, ferroviarios, de metro y de subestaciones que mantienen sus propias chaquetas de cables de alto voltaje. Se utiliza tanto en aplicaciones enterradas directamente (método de voltaje escalonado) como en aplicaciones tendidas en túneles (método de corriente), así como para pruebas de resistencia de chaqueta de CC de 1 minuto de 5kV-10kV en chaquetas de HDPE y PVC. A diferencia de otros instrumentos de la misma categoría, que combinan la localización de fallas de la chaqueta con pruebas de resistencia, este dispositivo es un localizador portátil dedicado: no tiene sección de localización por puente y en su lugar se enfoca en localizar la falla a tierra de la chaqueta in situ y realizar la prueba de resistencia de la chaqueta, en una unidad portátil.

Características del Producto
Protección automática contra sobrecorriente, sobretensión y sobrecalentamiento.
Protección de arranque en posición cero para mayor seguridad y fiabilidad.
Diseño único de autodescarga: tan pronto como se corta la salida de alto voltaje, su propio alto voltaje se vuelve cero.
Medidores de doble puntero para corriente y voltaje, intuitivos y claros.
Conmutación con una sola tecla entre el modo de localización y el modo de resistencia, rápido y conveniente.
El rango de prueba no tiene área ciega.
La sensibilidad del receptor es ajustable, lo que hace que la localización sea más conveniente.
Interruptor de protección contra sobrecorriente, conveniente para su uso tanto en modo de resistencia como en modo de localización.
Especificaciones Técnicas
Artículo Especificación
Voltaje de entrada CA 220V (±10%), 50Hz (±2Hz)
Voltaje de salida 0~10kV (onda cuadrada), ajustable
Corriente de salida 0~200mA
Capacidad de salida 2kVA
Ajuste de frecuencia Mín: 0.2Hz, Máx: 5Hz (rango ajustable)
Principio de funcionamiento

Función de localización: la fuente de alimentación de red de CA 220V se somete a rectificación de onda completa para lograr una excelente conversión, transformándola en la señal especial de alta potencia requerida para la identificación; esta señal se aplica al cable a localizar a través de la línea de conexión, y se puede utilizar el "método de voltaje escalonado" o el "método de corriente" para localizar con precisión la falla del cable.

Método de voltaje escalonado: si un cable enterrado tiene una falla de puesta a tierra, se puede utilizar el método de diferencia de potencial para encontrar el punto de falla. Se aplica un voltaje de prueba entre el punto de prueba del cable defectuoso y la tierra, de modo que se forma un campo eléctrico de distribución concéntrico con el punto de entrada alrededor de la entrada del cable a la tierra. No hay diferencia de potencial entre ningún punto del mismo radio en este campo, pero hay una diferencia de potencial entre dos puntos de radios diferentes, y cuando el espaciado entre los dos puntos es fijo, cuanto más cerca estén los dos puntos del centro, más fuerte será la diferencia de potencial. Al mover los dos puntos A y B gradualmente hacia el centro, la diferencia de potencial se vuelve cero cuando el punto de falla está exactamente a medio camino entre A y B; si el movimiento continúa más allá del punto de falla, la polaridad de la diferencia de potencial se invierte, por lo que moverse hacia adelante y hacia atrás permite juzgar con precisión el punto de puesta a tierra.

Método de corriente: si un cable en túnel tiene una falla de puesta a tierra, se pueden utilizar las direcciones de corriente opuestas antes y después del punto de falla para encontrar el punto de falla. Se aplica una señal pulsada de alto voltaje al cable defectuoso para que el punto de falla descargue; las corrientes antes y después del punto de falla tienen polaridades opuestas mientras que la corriente en el punto de falla es la más pequeña. Se utiliza una pinza receptora para juzgar la dirección de la corriente antes y después del punto de falla: al sujetar la pinza receptora al cable, la caja receptora indica una dirección, y si el movimiento continúa más allá del punto de falla, la polaridad de la corriente se invierte, por lo que moverse hacia adelante y hacia atrás permite juzgar con precisión el punto de puesta a tierra.

Función de resistencia: cambie la tecla de función a la función de resistencia para emitir 0-10kV para una prueba de resistencia en el cable.

Composición del Instrumento
Localizador de fallas en camisa exterior de cables: la unidad para localización de fallas o pruebas de resistencia.
Línea de conexión de alto voltaje: conecta la salida de alto voltaje de la unidad principal al núcleo del cable bajo prueba.
Línea de alimentación: la línea de alimentación de trabajo del instrumento.
Receptor: la unidad que recibe la señal durante la localización de fallas.
Fusible: fusible de 8A, fusible de repuesto para el sistema de suministro de CA 220V.
Cable de tierra: el cable de tierra del instrumento.
Pinza receptora: receptor tipo pinza.
Marco en A: se utiliza con el método de voltaje escalonado.
Panel PrincipalColumna de tierra: punto de tierra del instrumento, para protección de seguridad.Panel del ReceptorInterruptor de posición: la posición "0" significa apagado; la posición "I" se puede usar para el modo de prueba de voltaje escalonado y el modo de prueba de pinza receptora, adecuado para entornos de prueba con una señal de entrada más débil (hay un circuito amplificador interno); la posición "II" solo se puede usar para el modo de prueba de voltaje escalonado, adecuado para entornos de prueba con una señal de entrada más fuerte (no hay circuito amplificador interno).Operación Principal
1.Inserte el cable rojo de alto voltaje en el terminal "salida de alto voltaje" con el otro extremo conectado a la camisa metálica o armadura y la "tierra" conectada de forma fiable; nunca conecte el cableado mientras la unidad esté encendida.
2.Una vez completado el cableado, conecte la fuente de alimentación de CA 220V y encienda.
3.Confirme el estado del cable in situ y que el cableado es correcto; antes de comenzar, verifique si el ajuste de voltaje se ha girado en sentido contrario a las agujas del reloj a cero; cuando la lámpara del botón de inicio esté encendida, indica que se ha alcanzado la posición cero, y la unidad no se puede iniciar si no se ha puesto a cero.
4.Presione el botón de inicio; la lámpara del botón de parada se enciende. Utilice el botón de conmutación de función de localización/resistencia para seleccionar el estado de trabajo: modo de localización (lámpara verde) o modo de resistencia (lámpara roja). En modo de localización, el dial de ajuste de frecuencia se puede girar para ajustar la frecuencia de salida.
5.Gire el ajuste de voltaje en sentido contrario a las agujas del reloj y observe el voltímetro y el amperímetro para seleccionar un voltaje de salida adecuado.
6.Después de la prueba, gire el ajuste de voltaje en sentido contrario a las agujas del reloj a la posición cero, presione el botón de parada para que el instrumento deje de funcionar y luego apague.
7.Solo después de descargar el cable defectuoso con alto voltaje se puede retirar el cableado de prueba.
Ejemplos de Uso

Localización - método de voltaje escalonado (para localizar fallas en la camisa exterior de cables enterrados directamente, con la unidad principal transmitiendo una señal en modo de localización para asegurar una salida de corriente pulsada continua): instale el marco en A y conéctelo al receptor con el cable de conexión del marco en A; configure el interruptor de posición del receptor en "I" (señal más débil) o "II" (señal más fuerte), ponga a cero el microamperímetro con el dial de puesta a cero en la posición "I" (en la posición "II" el dial de puesta a cero no tiene efecto); a lo largo de la ruta del cable, directamente encima del cable dentro del rango de medición aproximado, inserte las sondas del marco en A en el suelo y observe la magnitud y dirección del amperímetro, utilizando el dial de ajuste para establecer un balanceo adecuado del puntero; mantenga el dial de ajuste y el orden de adelante hacia atrás de las sondas del marco en A sin cambios y continúe moviendo el marco en A sobre el cable, primero encontrando la sección donde cambia la polaridad y luego el punto donde la señal pulsada es "0" o invertida, que es el punto de falla; al terminar, configure el interruptor de posición del receptor en "0", apague la señal de pulso de alto voltaje y descargue el cable y el capacitor.

Localización - método de corriente (para localizar fallas en la camisa exterior de cables tendidos en túneles, con la unidad principal transmitiendo una señal en modo de localización): conecte la pinza receptora de corriente al receptor; configure el interruptor de posición del receptor en "I" (o "II" cuando la corriente es fuerte) y ponga a cero el microamperímetro con el dial de puesta a cero; dentro del rango de medición aproximado, sujete la pinza receptora de corriente al cable y observe la magnitud y dirección del amperímetro, utilizando el dial de ajuste para establecer un balanceo adecuado del puntero; mantenga el dial de ajuste y la dirección de la pinza receptora sin cambios y continúe moviendo la pinza hacia adelante, primero encontrando la sección donde cambia la polaridad y luego el punto donde la señal pulsada es "0", que es el punto de falla; al terminar, configure el interruptor de posición del receptor en "0", apague la señal de pulso de alto voltaje y descargue el cable y el capacitor.

Modo de resistencia: inserte el cable rojo de alto voltaje en el terminal "salida de alto voltaje" con el otro extremo conectado a la camisa metálica o armadura y la "tierra" conectada de forma fiable (nunca conecte el cableado mientras la unidad esté encendida); una vez completado el cableado, conecte la fuente de alimentación de CA 220V y encienda; confirme el estado del cable in situ y que el cableado es correcto, y antes de comenzar verifique si el ajuste de voltaje se ha girado en sentido contrario a las agujas del reloj a cero; seleccione el modo de resistencia con el botón de conmutación de función (lámpara roja); presione el botón de inicio y la lámpara del botón de parada se enciende; gire el ajuste de voltaje en sentido contrario a las agujas del reloj y observe el voltímetro y el amperímetro para seleccionar un voltaje de salida adecuado; después de la prueba, gire el ajuste de voltaje en sentido contrario a las agujas del reloj a la posición cero, presione el botón de parada y luego apague; solo después de descargar el cable defectuoso con alto voltaje se puede retirar el cableado de prueba.

Notas y Problemas Comunes
No toque el cable de conexión de alto voltaje y el cable bajo prueba durante las pruebas, para evitar lesiones por alto voltaje.
Nunca encienda la unidad mientras conecta los cables y apague la alimentación puntualmente después de la prueba.
El instrumento no se puede iniciar cuando el ajuste de voltaje no está en la posición cero.
Si el receptor no se puede poner a cero, abra la cubierta trasera del receptor y verifique si la batería de 9V tiene energía.
La conexión a tierra debe ser fiable.

Garantía: dentro de un año a partir de la fecha de compra, se proporciona reparación gratuita para problemas de calidad del producto, con mantenimiento y servicio técnico de por vida.

Preguntas Frecuentes P1: ¿Para qué se utiliza el XHHG523L?

Es un localizador de fallas en la camisa exterior de cables de alto voltaje con una salida de 10kV y menos. Se utiliza para encontrar rápida y precisamente fallas de puesta a tierra en la camisa exterior y peligros de corriente de fuga excesiva en cables de alto y extra alto voltaje de núcleo simple y triple de 10kV-500kV, cumpliendo plenamente con los requisitos de prueba de resistencia de la camisa exterior de cables de GB50150-2006, incluyendo pruebas de aceptación y preventivas de camisas exteriores adecuadas para sistemas de conexión cruzada.

P2: ¿Cuál es la capacidad de salida?

El voltaje de entrada es CA 220V (±10%), 50Hz (±2Hz); el voltaje de salida es 0~10kV (onda cuadrada) y ajustable; la corriente de salida es 0~200mA; la capacidad de salida es 2kVA; y el ajuste de frecuencia varía de un mínimo de 0.2Hz a un máximo de 5Hz (ajustable). También puede realizar pruebas de resistencia de CC de 5kV-10kV durante 1 minuto en camisas exteriores de cables de HDPE y PVC.

P3: ¿Cómo localiza el punto de falla?

En modo de localización, la fuente de CA 220V se convierte en una señal especial de alta potencia que se aplica al cable, y la falla se localiza con el método de voltaje escalonado para cables enterrados directamente (con el marco en A) o el método de corriente para cables tendidos en túneles (con la pinza receptora), siguiendo el cambio de polaridad y luego el punto donde la señal pulsada es cero.

P4: ¿Qué protección y características de visualización ofrece?

Cuenta con protección automática contra sobrecorriente, sobretensión y sobrecalentamiento, protección de arranque en posición cero y un diseño único de autodescarga (una vez que se corta la salida de alto voltaje, su propio alto voltaje se vuelve cero). Utiliza medidores de doble puntero para corriente y voltaje, permite la conmutación con una sola tecla entre el modo de localización y el modo de resistencia, no tiene área ciega en el rango de prueba y proporciona un interruptor de protección contra sobrecorriente y sensibilidad de receptor ajustable.

P5: ¿Cuáles son las especificaciones físicas y qué se incluye?

Las dimensiones son 540L × 310W × 460H y el peso es de 35 kg. El instrumento viene con la unidad principal, un cable de conexión de alto voltaje, un cable de alimentación, un receptor, un fusible de 8A (con repuesto), un cable de tierra, una pinza receptora y un marco en A.
