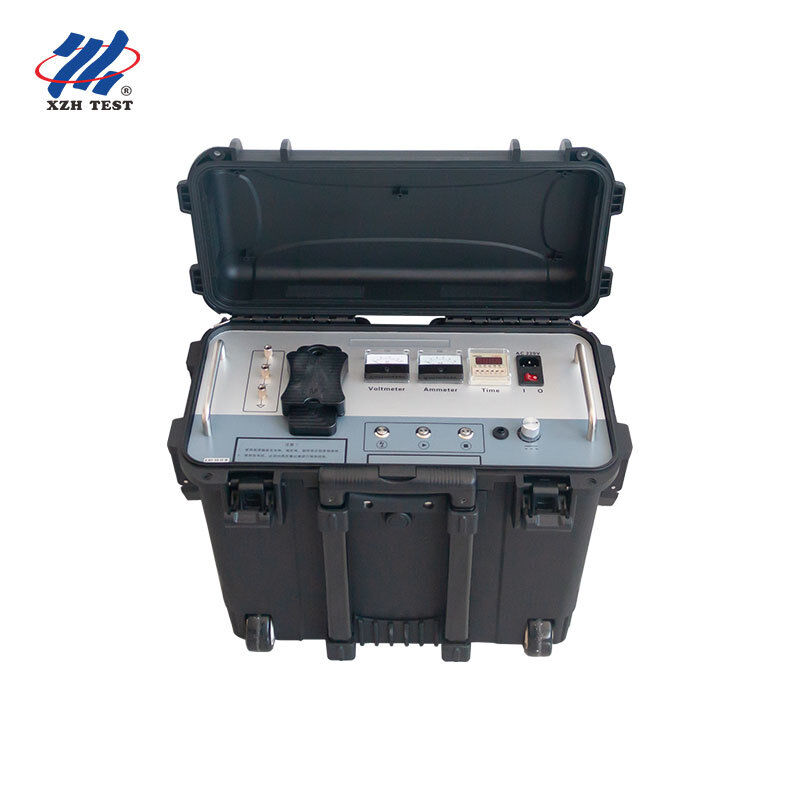

Generador de sobretensiones de alta tensión de tira y barra de 35 kV de clase XHHV535-2L El modelo: XHHV535-2L
Diseñados para:Equipos de reparación de fallos de cables eléctricos, contratistas de mantenimiento de redes de distribución de 35 kV, proveedores de servicios industriales de ensayo de alta tensión
Valor básico:Generador de impulsos portátil de corriente continua con condensador de 2μF que suministra energía de descarga de 0-1024J para 35kV y por debajo de la detección de fallas del cable.Protección triple + bloqueo en posición cero + voltímetro de espera en tiempo real .
Para quién es este equipo
El XHHV535-2L está diseñado para equipos profesionales de localización de fallas de cables que necesitanCapacidad de descarga por impulso de la clase 35 kV sin la logística de una unidad montada en un carrito. Its pull-rod chassis delivers the same high-voltage performance as bulkier cart-type generators while enabling single-operator deployment in locations with restricted access — substations with stair-only access, trincheras de cables con vías de acceso estrechas e instalaciones industriales de varios pisos donde las dimensiones de los ascensores limitan el tamaño del equipo.
1Contratistas de servicios públicos de 35 kVDescarga de impulso completa de 35 kV en un factor de forma portátil de barra de tracción.
2Electricistas industriales de alta tensiónLas redes de cables de 35 kV en refinerías, plantas químicas y fábricas de acero.
3Empresas de servicios de pruebasFuente de impulso versátil con capacidad de 35 kV para contratos de servicio de tensión mixta.
4Equipos de O&M de las granjas eólicas y solaresUbicación de falla del cable colector de 35 kV en sitios de energía renovable.
Especificaciones clave
Condensador incorporado2 μF
Energía de descarga0 ¥1,024 J
Nivel de tensión≤ 35 kV
ProtecciónOC + OV + OT Triple
Circuito cortoDirecto a tierra OK
Display del medidorMétricos dobles de clase 1.5
Bloqueo de seguridadInicio desde la posición cero
Voltímetro de esperaLecturas de kV en tiempo real
Factor de formaPortable con vara de tracción
Capacidad de 35 kV en una vara de tracción No hay compromiso en la tensión
El logro de ingeniería definitorio del XHHV535-2L es entregarcapacidad de descarga por impulso de 35 kVLos generadores de sobretensiones de la clase 35 kV requieren convencionalmente cámaras montadas en un carrito con distancias libres sustanciales, cableado interno de calibre pesado,y bancos de condensadores de gran tamaño todos los cuales conducen el peso y el volumenEl XHHV535-2L logra la misma tensión nominal a través de la tecnología HV de estado sólido de alta frecuencia, diseño de circuito miniaturizado de alta fiabilidad,y una arquitectura de carga/descarga integrada que elimina el cableado HV externo interconectado y los módulos de condensadores separados.
Impacto operativo:Un generador de sobretensiones de 35 kV que un técnico puede llevar desde el vehículo hasta el punto de ensayo, a través de puertas, escaleras es una ventaja operativa significativa para las organizaciones de servicio de campoReduce los requisitos de vehículos (no se necesita puerta de elevación), acelera el tiempo de despliegue por trabajo y elimina la restricción de programación de la necesidad de equipos de dos personas para las llamadas de falla de rutina de 35 kV.
Sistemas de seguridad de protección por capas para operaciones de 35 kV
| Característica de seguridad |
Cómo protege |
| Interbloqueo de arranque en posición cero |
La manija de ajuste de voltaje debe estar a cero antes de que la salida HV pueda activarse. Previene el arranque accidental de 35 kV a plena tensión. |
| Voltímetro de espera en tiempo real |
El medidor de kV muestra el voltaje del condensador de forma continua incluso cuando el instrumento está parado. |
| Protección automática triple |
Circuitos independientes de sobrecorriente, sobrevoltura y sobrecalentamiento monitorean la salida simultáneamente ¢ arranque automático en cualquier condición de falla |
| Tolerancia de cortocircuito directo |
Etapa de salida diseñada para sobrevivir a condiciones de corto plazo durante el acondicionamiento de fallas agresivas ️ sin daños, sin reemplazo de fusibles, solo reinicie y continúe |
| Capacidad de descarga manual |
Disipación controlada de la energía residual del condensador mediante comando del operador |
| Tiempo de descarga configurable |
Intervalos de descarga ajustables arbitrariamente: el operador controla la cadencia de impulso para una localización acústica óptima sin apresurarse ni sobreciclar. |
Cómo funciona el sistema de descarga por impulsos
El XHHV535-2L integra un circuito de carga y un circuito de descarga en una sola caja compacta.circuito de cargaMuestra el voltaje del cable HV y lo envía a un bucle de control de regulación de voltaje asegurando que las cargas del condensador de almacenamiento de energía de 2μF alcancen con precisión el nivel seleccionado por el operador (0-35kV).circuito de descarga, activado por el mecanismo de impulso, transfers stored energy through a precision-gapped high-voltage discharge sphere to the output terminal — generating a fast-rising DC impulse pulse that produces both the acoustic thump and electromagnetic transient required for TDR pre-location and acoustic-magnetic pinpointing.
El imán de impulso un conjunto integrado que alberga la fuente de alimentación de alta tensión de CC, el condensador de almacenamiento de energía,y la esfera de descarga en una sola unidad modular es la clave para el XHHV535-2L s factor de forma compactoAl eliminar los cables de interconexión, los bancos de condensadores separados y los huecos de esfera externa de las configuraciones tradicionales a nivel de componentes,el imán de impulso logra el mismo rendimiento eléctrico en una fracción del volumen físico.
Aplicaciones
| Aplicación |
Tipo de cable de destino |
| Identificación de fallas en el cable |
Cables aislados de energía de 35 kV y menos de XLPE, PILC y EPR |
| DC Resiste las pruebas de tensión |
Verificación del aislamiento posterior a la instalación y a la reparación de cables y equipos eléctricos de 35 kV, incluidos transformadores y interruptores |
| Pruebas de encendido de alta tensión |
Inducción de flashover controlada para la adquisición de la forma de onda TDR y la medición de la distancia previa a la localización de la falla |
| Sincronización acústica magnética |
Descarga de impulso sincronizada para la localización precisa del punto de falla utilizando receptores de campo acústico y magnético externos |
| Evaluación preventiva del mantenimiento |
Evaluación programada de la condición del cable Tendencia de referencia de la respuesta a los impulsos para la detección temprana del deterioro del aislamiento en redes viejas de 35 kV |
Precauciones de seguridad y operación
- Siempre conecte el instrumentosuelo de seguridada un punto de tierra confiable antes de la operación. 35kV es letal sin una conexión a tierra adecuada.
- Verificar que el bloqueo de posición cero está activado (la perilla está completamente en sentido contrario a las agujas del reloj) antes de conectar al cable sometido a ensayo.
- Monitorear el voltímetro kV en tiempo real durante el estado de espera. Nunca asuma que el condensador está descargado sin verificación visual.
- No debe evitarse ni desactivarse ninguno de los tres circuitos de protección
- Permitir una ventilación adecuada durante los ciclos de trabajo de impulso prolongados. La etapa de salida de 35 kV genera calor significativo en los ajustes de energía máxima
- Solo los técnicos de alta tensión cualificados de la clase 35 kV podrán operar este equipo.
- En caso de que se produzca algún fallo en el circuito de protección, investigar la condición del fallo antes de restablecerlo.
