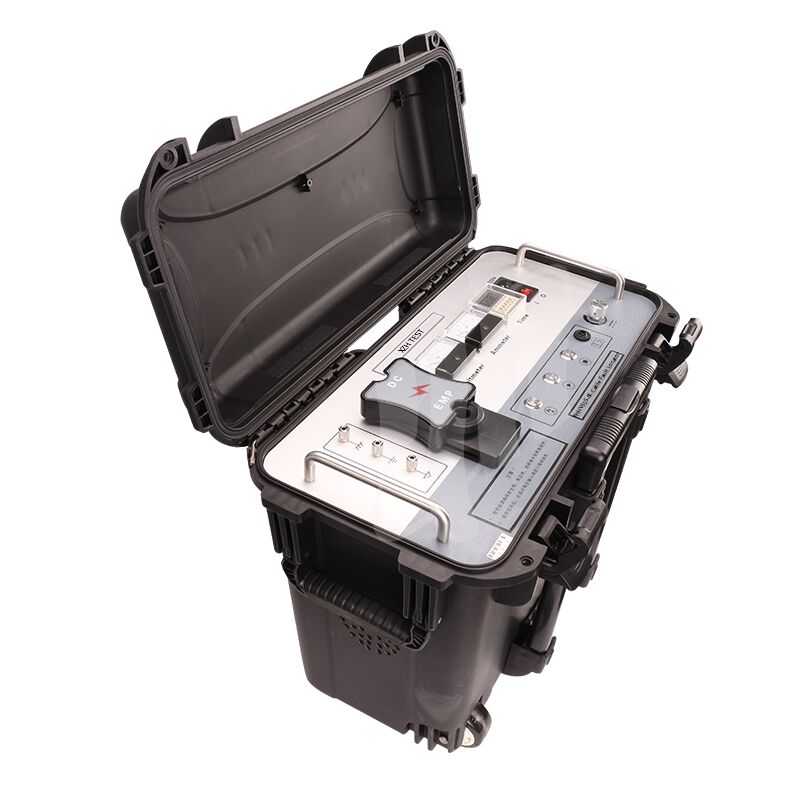

Localizador de fallas de cables subterráneos con condensador de 8 μF incorporado

Características del producto:

Medición precisa en tiempo real del voltaje en el lado de alto voltaje;

Protección de arranque en posición cero para una mayor seguridad y fiabilidad.

Diseño único de medición de alto voltaje, que permite que el voltímetro indique el valor del voltaje del condensador en tiempo real incluso cuando está parado, proporcionando a los operadores un control completo sobre el alto voltaje;

El tiempo de descarga puede fijarse arbitrariamente en intervalos apropiados.

Descripción de la función del panel

1. Tierra de seguridad: Aterriza la carcasa del instrumento para evitar que la carcasa se active o que el personal reciba una descarga eléctrica.

2Botón de descarga: cuando el alto voltaje está apagado, pulsar este botón descarga manualmente la carga interna.

3. Botón de arranque/indicador de posición cero: cuando se enciende el indicador de posición cero (amarillo), indica que el instrumento se encuentra en posición cero.Presionar el botón de inicio activará la salida de alta tensión. Cuando el indicador de posición cero está apagado, indica que el instrumento no se encuentra en la posición cero.el indicador de posición cero se iluminaráPresionar el botón de arranque de nuevo activará la salida de alto voltaje.

4. Botón de parada/indicador de alto voltaje: cuando la prueba esté completa o se produzca una anormalidad, pulsar este botón cortará la salida de alto voltaje.El indicador de alta tensión se iluminará para indicar que la salida de alta tensión ha comenzado; el indicador se apagará para indicar que la salida de alto voltaje se ha detenido.

5. Interruptor de protección contra sobrecorrientes: cuando se presiona, se activa la función de protección contra sobrecorrientes; cuando se suelta, el instrumento ha activado la protección contra sobrecorrientes.Después de encender el dispositivo, primero gira este mando en sentido contrario a las agujas del reloj hasta el final, luego presiona el botón de arranque.y en sentido contrario a las agujas del reloj para disminuir la salida de alta tensión de alta a baja.

7Interruptor de alimentación: "Posición 1" indica que la alimentación de 220 V CA está encendida para suministrar energía al sistema; "Posición 0" indica que la alimentación de 220 V CA está apagada para suministrar energía al sistema.

8. Portador de fusibles: el lugar donde se instalan los fusibles en el sistema de alimentación de 220 V CA.

9Enchufe: fuente de alimentación de funcionamiento del instrumento, puerto de conexión AC 220V.

10Configuración del tiempo: establece el intervalo de tiempo de descarga.

11. Amperiómetro: Indica la corriente en el lado de alto voltaje.

12. Voltímetro: un medidor de kV que indica el voltaje de salida de alta tensión.

13. Salida de alta tensión (EMP): conecte la línea de salida de alta tensión durante la descarga de impulso.

14. Salida de alta tensión (DC): conecte la línea de salida de alta tensión durante la prueba de tensión de resistencia a la corriente continua.
