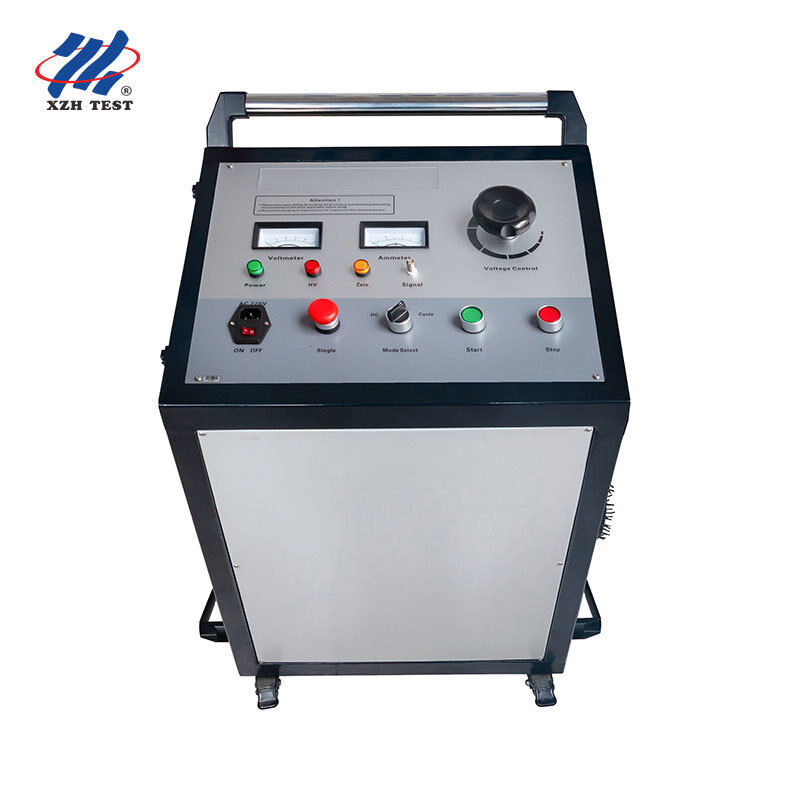

Generador de sobretensiones de alta tensión montado en un carrito 4μF 2550J Teste de impulsos de corriente continua para contratistas de ubicación de fallas de cables

P: ¿Cómo funciona un generador de impulsos de alto voltaje en la detección de fallas en cables?

El generador de impulsos descarga un pulso de alta energía en el cable defectuoso, creando un arco de alto voltaje controlado en el punto de falla. Este arco produce tanto una señal acústica (un fuerte sonido de golpe detectable por micrófonos de tierra) como un pulso electromagnético (detectable por un receptor inductivo). Al combinar los tiempos de llegada de las señales acústicas y electromagnéticas, los operadores pueden localizar el punto exacto de la falla con precisión — una técnica conocida como sincronización acústico-magnética.

P: ¿Qué rango de voltaje debo seleccionar para diferentes tipos de cables?

La selección del voltaje sigue el voltaje operativo nominal del cable como una guía general. Para cables de bajo voltaje (hasta 1kV), use el rango de 8kV o 12kV. Para cables de distribución de media tensión (6-15kV), el rango de 16kV es apropiado. Para cables de transmisión de alto voltaje (35kV y superiores), use el rango de 32kV. Siempre consulte las especificaciones de voltaje máximo de prueba del fabricante del cable y asegúrese de que se mantengan todas las distancias de seguridad durante la operación de alto voltaje.

P: ¿Qué precauciones de seguridad se deben observar durante la operación del generador de impulsos?

Las pruebas con generadores de impulsos de alto voltaje requieren estrictos protocolos de seguridad. Siempre verifique que el cable esté completamente desenergizado y aislado de todas las fuentes de alimentación antes de la conexión. Establezca un perímetro de seguridad mínimo de 5 metros alrededor de la zona de prueba con señales de advertencia. Todo el personal debe usar el EPP apropiado, incluida ropa resistente al arco, guantes aislantes de alto voltaje y calzado dieléctrico. Las características de seguridad integradas — descarga automática al apagar, parada de emergencia y enclavamiento de cero voltaje — proporcionan capas adicionales de protección, pero nunca deben reemplazar los procedimientos de seguridad adecuados.

P: ¿Cuál es la ventaja de múltiples niveles de energía (Joules) en esta unidad?

Diferentes niveles de energía sirven para diferentes propósitos de diagnóstico. Los ajustes de baja energía (por ejemplo, 864J–1024J) son ideales para la confirmación inicial de fallas y la localización de fallas de alta resistencia donde la energía excesiva podría empeorar el daño del cable. La energía media (1225J–2048J) proporciona una intensidad de señal acústica óptima para la mayoría de las localizaciones de fallas rutinarias. La alta energía (2450J+) se reserva para cables muy largos, escenarios de enterramiento profundo o fallas de alta impedancia que requieren una generación de arco más fuerte para producir una firma acústica detectable. La selección de tres niveles permite a los operadores adaptar la salida de energía a las condiciones del campo.

P: ¿Qué garantía y soporte se incluyen con este generador de impulsos?

Garantía estándar de 12 meses contra defectos de fabricación con soporte técnico de por vida. Certificado CE e ISO 9001:2015. Cada unidad incluye el generador de impulsos, cable de salida HV, cable de tierra, varilla de descarga, manual de usuario y un carro resistente con ruedas de bloqueo para un transporte seguro. La instalación en sitio, la puesta en marcha y la capacitación de seguridad del operador están disponibles bajo pedido. Las piezas de repuesto, incluidos descargadores de esferas, capacitores y diodos HV, se almacenan para un reemplazo rápido.
