XHBX1502
Después de diseñar y fabricar un transformador, sus bobinas y estructura interna son fijas. Para las bobinas de transformadores de múltiples devanados, las clasificaciones de voltaje idénticas y los métodos de devanado se traducen en parámetros fijos (Ci, Li), que bloquean la respuesta característica en el dominio de la frecuencia de cada bobina. Como resultado, los espectros de frecuencia de las bobinas trifásicas se pueden comparar eficazmente.

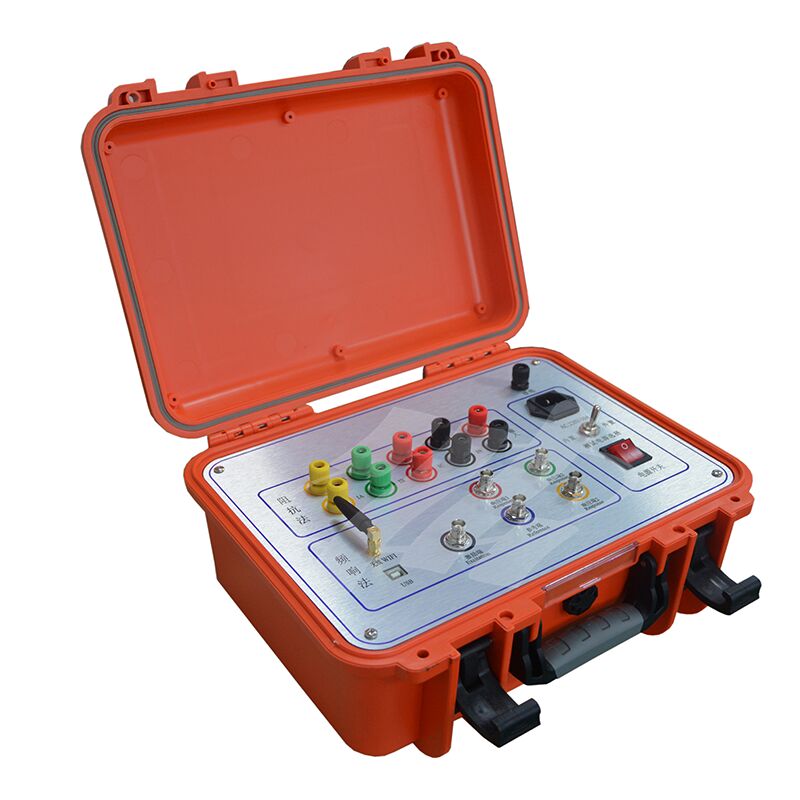

Los parámetros distribuidos del devanado del transformador cambian cuando ocurren cortocircuitos entre espiras/fase a fase durante las pruebas, las bobinas se desplazan debido a los impactos del transporte, o las fuerzas electromagnéticas deforman las bobinas durante el funcionamiento de cortocircuito/falla. Estos cambios alteran los rasgos originales del dominio de la frecuencia del transformador, incluidas las fluctuaciones de la amplitud de la respuesta de frecuencia y los desplazamientos de la frecuencia de resonancia. Nuestro Comprobador de Devanados de Transformadores, diseñado utilizando el análisis de respuesta, es una herramienta no destructiva de última generación para detectar fallas internas del transformador, aplicable a transformadores de potencia de 63kV–500kV.
Este comprobador cuantifica cómo responden los parámetros del devanado del transformador en diferentes rangos de frecuencia. Evalúa la extensión de la deformación interna del devanado evaluando las magnitudes de cambio de los parámetros, la amplitud/regiones de variación de la respuesta de frecuencia y los patrones de tendencia. Utilizando estos conocimientos, los usuarios pueden determinar rápidamente si un transformador está severamente dañado y necesita una revisión.
Características del Método de Respuesta en Frecuencia:

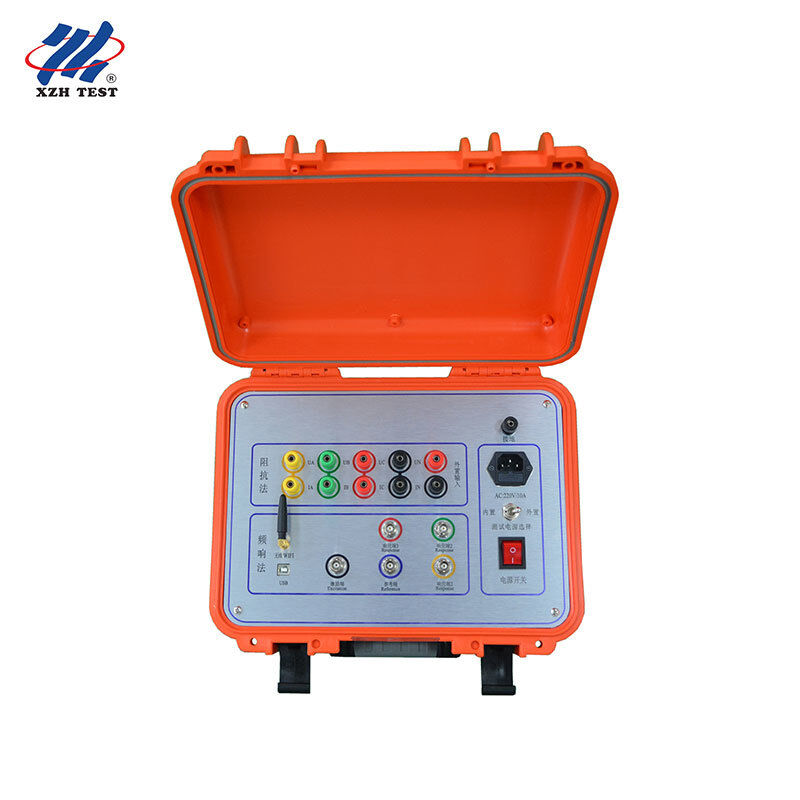

1. El comprobador de deformación del devanado del transformador consta de una unidad de medición y un software de análisis. La unidad de medición está controlada por un microordenador de un solo chip de alta velocidad y comprende la generación de señales y la medición de señales. La unidad de medición se conecta a una tableta o portátil a través de una interfaz USB.
2. Durante las pruebas, solo es necesario retirar las barras colectoras de conexión del transformador; todas las pruebas se pueden completar sin levantar la tapa del transformador ni desmontarlo.
3. El instrumento cuenta con múltiples sistemas de medición de barrido de frecuencia lineal, con un rango de barrido de frecuencia de hasta 10 MHz. El intervalo de barrido de frecuencia se puede configurar en 0,25 kHz, 0,5 kHz y 1 kHz, lo que proporciona un análisis más detallado de la deformación del transformador.
4. El instrumento es altamente inteligente y fácil de usar, con funciones como el ajuste automático de rango y el ajuste automático de frecuencia de muestreo.
5. El software utiliza la plataforma Windows y es compatible con los sistemas Windows 98/2000/WinXP/Windows 7. Proporciona a los usuarios una interfaz de visualización más conveniente y fácil de usar.
6. Proporciona análisis de comparación de curvas históricas, lo que permite cargar múltiples curvas históricas simultáneamente para su observación. Se puede seleccionar cualquier curva para el análisis horizontal y vertical. Está equipado con un sistema experto de análisis y diagnóstico inteligente que puede diagnosticar automáticamente el estado de los devanados del transformador. Puede cargar seis curvas simultáneamente, calcular automáticamente los parámetros relevantes para cada curva, diagnosticar automáticamente la deformación del devanado y proporcionar conclusiones de referencia diagnóstica.
7. El software tiene potentes funciones de gestión, considerando plenamente las necesidades de uso en el sitio. Guarda automáticamente los parámetros de las condiciones ambientales para proporcionar una base para el diagnóstico de la deformación del devanado del transformador. Los datos de medición se guardan automáticamente y tiene una función de impresión en color, lo que facilita a los usuarios la generación de informes de prueba.
8. El software es muy fácil de usar. La mayoría de las condiciones de medición son opciones seleccionables. Los parámetros detallados del transformador se pueden guardar para referencia diagnóstica y no es necesario ingresarlos en el sitio; la información se puede agregar o modificar más tarde, lo que facilita su uso.
9. El software es altamente inteligente. Después de conectar las señales de entrada y salida y configurar los parámetros de condición, se puede completar todo el trabajo de medición. Las curvas de forma de onda históricas se pueden abrir en cualquier momento durante la medición para su comparación y observación, y la medición se puede detener en cualquier momento.
10. El tiempo requerido para cada medición de fase es inferior a 60 segundos. El tiempo total requerido para la medición de la deformación del devanado de un transformador de potencia con devanados altos, medios y bajos (independientemente de la capacidad y el nivel de voltaje) no es superior a 10 minutos. 11. Al medir transformadores, el personal de cableado puede organizar libremente los cables de entrada y salida de señal sin afectar los resultados de la medición. El personal de cableado puede permanecer en la parte superior del tanque de aceite del transformador, eliminando la necesidad de bajar, lo que reduce la intensidad del trabajo.
