XHYS101

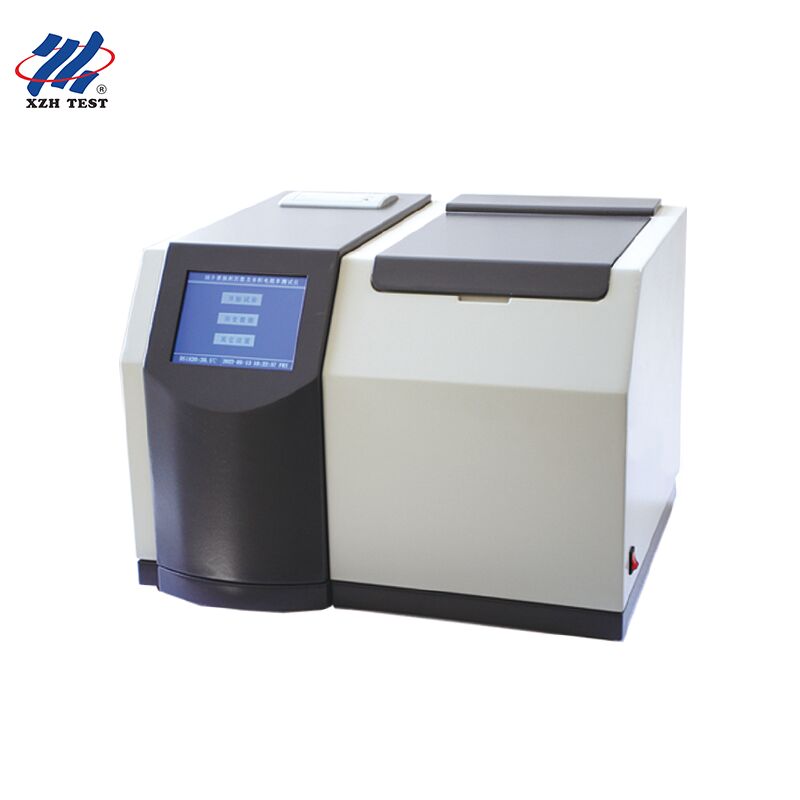

El Probador de Pérdida Dieléctrica de Aceite Aislante XHYS101 sirve como un equipo dedicado para la medición precisa del valor de pérdida dieléctrica, la permitividad relativa y la resistividad volumétrica de los fluidos aislantes aplicados en dispositivos de energía eléctrica. Al integrar tecnología avanzada de microcomputadora de un solo chip, el instrumento realiza la automatización desatendida de todo el flujo de trabajo de prueba, que abarca el aumento de temperatura, el mantenimiento preciso de la temperatura, el muestreo de datos de alta precisión, la operación matemática, la visualización de resultados en tiempo real, la impresión de informes y el almacenamiento de datos a largo plazo.
Especificaciones Técnicas
☆ Voltaje de Alimentación: CA 220V±10%
☆ Frecuencia de Alimentación: 50Hz/60Hz ±1%
☆ Rango de Medición: Capacitancia: 5pF～200pF
Permitividad Relativa: 1.000～30.000
Factor de Pérdida Dieléctrica: 0.00001～100
Resistividad CC: 2.5 MΩm～20 TΩm
Precisión de Medición: Permitividad Relativa: ±(1～10)% de la lectura
Factor de Pérdida Dieléctrica: ±(5% de la lectura ± 0.0002)
Resistividad CC: ±10% de la lectura
Resolución: Capacitancia: 0.01pF
Permitividad Relativa: 0.001
Factor de Pérdida Dieléctrica: 0.00001
Rango de Medición de Temperatura: 40～120℃
Error de Medición de Temperatura: ±0.5℃
Voltaje de Prueba CA: 200～2200V, continuamente ajustable, frecuencia 50Hz
Voltaje de Prueba CC: 0～500V, continuamente ajustable
Consumo de Energía: 500W
Solución de Problemas
1. La pantalla muestra "Cortocircuito en la copa del electrodo".
Respuesta: Primero, verifique si las ranuras de posicionamiento de los electrodos interno y externo están alineadas, luego verifique si el "electrodo interno" está suelto. Lo principal es verificar si el electrodo interno está suelto.
2. La pantalla muestra "Por favor, realice [Calibración de Copa Vacía]".
Respuesta: Se requiere calibración de copa vacía cuando el valor de capacitancia de la copa vacía no está dentro del rango de 60±5pF; ① Los electrodos interno y externo de la copa de aceite no están colocados correctamente o el electrodo interno no está ensamblado correctamente, lo que resulta en descarga; ② La copa de aceite no está limpia y hay impurezas entre los electrodos interno y externo, lo que requiere limpieza.
3. El zumbador suena 5 veces y el instrumento regresa a la interfaz de encendido.
Respuesta: ① Verifique si el valor de capacitancia de la copa vacía está dentro del rango de 60±5pF, ② Verifique si la copa de aceite está colocada correctamente y si hay alguna descarga.
4. Al medir la resistividad CC, el tiempo electroquímico permanece sin cambios en 60 segundos.
Respuesta: Verifique si el reloj del instrumento está funcionando y ajuste el reloj.
5. ¿Qué hacer si el dígito menos significativo del parámetro de voltaje establecido no es cero?
Respuesta: Use la tecla [Disminuir] para disminuir el valor de voltaje establecido, y luego use la tecla [Aumentar] para ajustarlo.
