Probador de interruptores de apertura superior para disyuntores

Descripción general del producto

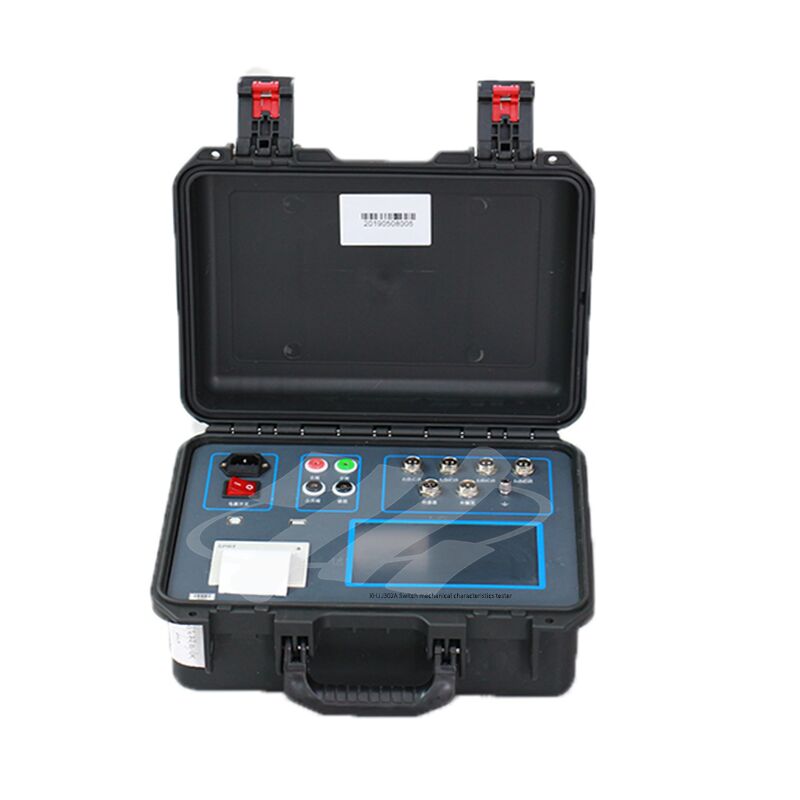

El comprobador integral de interruptores de alta tensión XHJJ302A es un dispositivo para medir los parámetros de características mecánicas de los interruptores. Es adecuado no solo para la medición de la velocidad de los interruptores de vacío, sino también para otros interruptores de alta tensión (aceite, interruptores SF6, etc.), contactores y temporización de relés. Cuenta con un mecanismo de apertura superior, tamaño pequeño, peso ligero y accesorios completos.

Características de rendimiento
1. El instrumento puede identificar automáticamente los estados abierto y cerrado de los contactos e indicar las operaciones de cierre y apertura correspondientes en función del estado de referencia del contacto;

2. Se pueden detectar 12 contactos y se muestra su estado de conexión, lo que facilita a los usuarios la comprobación del cableado;

3. El instrumento puede almacenar 50 conjuntos de resultados de pruebas;

4. Pantalla LCD de pantalla grande (320×240), sin reflejos ni pantalla negra a la luz del sol, menús gráficos y de caracteres chinos, indicaciones de funcionamiento y una interfaz basada en menús para facilitar el funcionamiento;

5. El instrumento tiene una función de análisis gráfico, que permite la visualización simultánea de formas de onda y datos medidos, lo que hace que el proceso de prueba sea más intuitivo;

6. El instrumento tiene una función de protección de retardo incorporada, que corta automáticamente el voltaje de la bobina después de que el interruptor automático funciona, protegiendo eficazmente tanto el interruptor automático como el instrumento de prueba;

7. Este instrumento puede realizar pruebas de apertura y cierre tanto eléctricas como manuales;

8. Se pueden realizar pruebas de alta y baja tensión;

9. Se pueden realizar pruebas de reconexión, incluyendo mediciones de parámetros de cierre-apertura, apertura-cierre y apertura-cierre-apertura;

Parámetros técnicos
★ Medición de tiempo: 0.01～9000ms  1%±(1% de lectura + 2 dígitos)
★ Medición de velocidad: sensor de 1 mm 0.01～25.00m/s
Sensor de 0,1 mm 0,001～2,50 m/s
Sensor de ángulo de 0,5° 1 ciclo / 0,5°
★ Medición de carrera: Sensor: 50 mm, Resolución: 0,1 mm  Ajuste 5 mm～900 mm
Sensor de 360 líneas: 360°, Resolución: 0,5°
★ Tensión de funcionamiento: CA 220 V±10%  50±1 Hz
★ Entorno de funcionamiento: -10℃～40℃   HR≤80%
