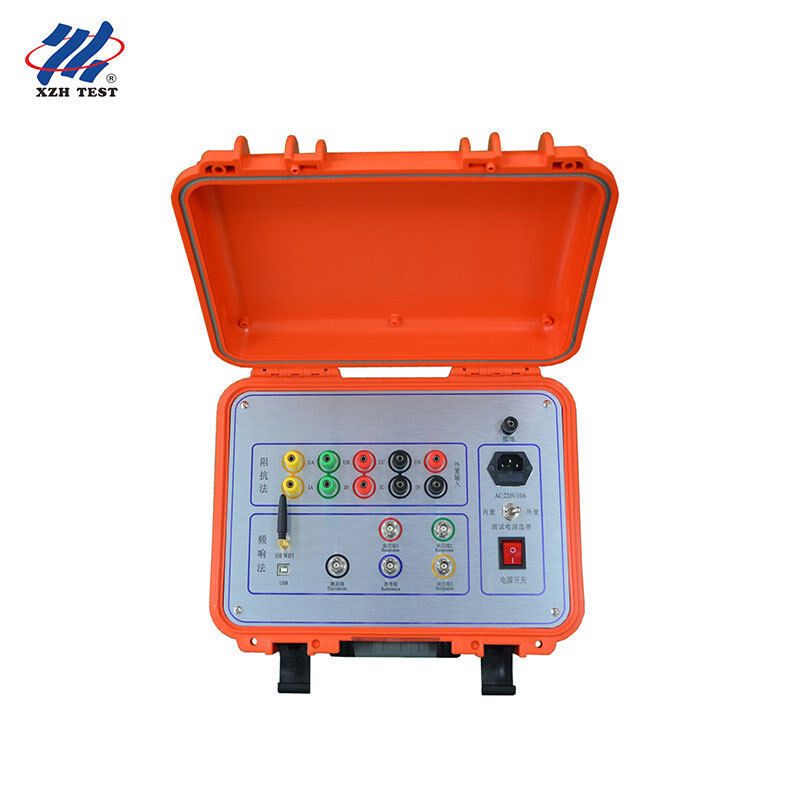

XHBX1502 - Probador de impedancia de deformación del devanado del transformador— — Un probador de diagnóstico con conexión USB, que utiliza el método de análisis de respuesta de frecuencia (FRA) y el método de resistencia para probar fallas internas del devanado de transformadores de potencia de 63 kV a 500 kV, y tiene funciones de análisis automático y salida de informes de Word.
Resumen
El XHBX1502 mide los parámetros característicos de la deformación del devanado del transformador y utiliza el método de análisis de respuesta de frecuencia (FRA) — — una tecnología de prueba de fallas internas sin daños — — para diagnosticar con precisión las fallas internas del transformador. Es aplicable a la detección de fallas de la estructura interna de transformadores de potencia de 63 kV a 500 kV.
Una vez que el transformador está diseñado y fabricado, sus circuitos y estructura interna son fijos, por lo que la respuesta de frecuencia de cada circuito también es fija y comparable entre las tres fases. Sin embargo, los cortocircuitos entre fases o entre espiras durante la prueba, las sobrecargas durante el transporte y las fuerzas electromagnéticas en condiciones de cortocircuito pueden causar cambios en los parámetros de distribución del devanado, alterando así la respuesta de frecuencia original (cambios de amplitud y desplazamiento del punto de resonancia). Al cuantificar estos cambios de respuesta — — incluida la amplitud, el rango de frecuencia y la tendencia de cambio — — los probadores pueden determinar el grado de deformación del devanado y ayudar a juzgar si el transformador está gravemente dañado o necesita una reparación importante.
Este instrumento está compuesto por una computadora portátil y un sistema de medición de alta precisión basado en microprocesadores. Es compacto, fácil de operar y se puede utilizar leyendo el manual o después de una breve capacitación.
Características principales
Para recopilar y controlarProcesador de alta velocidad y alta integración.
Entre la computadora portátil y el instrumentoComunicación USB.
Tecnología de escaneo digital de alta velocidad DDSAyuda a diagnosticar con precisión fallas en el devanado, como deformación, abultamiento, desplazamiento, inclinación, deformación de cortocircuito entre espiras y cortocircuito de contacto entre espiras.
Muestreo A/D de alta velocidad y doble canal de 16 bits(La forma de onda cambia obviamente al cambiar el interruptor de desconexión durante el período de prueba en el sitio).
El software puede ajustar el rango de salida de la señal, con un valor pico máximo de ±10V.
Sistema de doble medición— — Medición de barrido lineal y medición de barrido segmentado — — Compatible con dos modos de medición nacionales.
Sistema de análisis automático de datos, con funciones de comparación de similitud de las tres fases horizontales (A/B/C) y comparación de deformación de las devanados de fase vertical (AA, BB, CC).
Generación automática de documentos electrónicos de Word,Para almacenamiento e impresión.
Método de resistencia (impedancia): Cortocircuito en el lado de baja tensión, conexión de una vez en el lado de alta tensión, aplicable a las tres fases, y calcula automáticamente la resistencia del cortocircuito de cada fase.
Dos métodos de medición para un instrumento: método FRA y método de resistencia
XHBX1502 admite los dos métodos para la prueba de deformación del devanado del transformador estipulados en las normas de energía de China:
| Método |
Principio |
Cumplimiento de los requisitos estándar |
Salida clave |
| Análisis de respuesta de frecuencia (FRA) |
Compara la respuesta de frecuencia de cada devanado y cada fase con los datos históricos |
DL/T911-2004 |
Similitud (de excelente a muy pobre) y grado de deformación (normal, leve, moderado, grave) |
| Método de resistencia/impedancia |
Mide la resistencia del cortocircuito de baja tensión de cada fase y compara cada valor de resistencia de fase con el valor de placa de identificación. |
DL/T1093-2008 |
Resistencia del cortocircuito de cada fase y comparación entre fases |
El informe del sistema de análisis automático de datos muestra la similitud de las tres fases horizontales (excelente, buena, pobre, muy pobre) y el estado del devanado de fase vertical (devanado normal, leve deformación, deformación moderada, deformación grave), y los resultados se pueden exportar a un documento de Word.
Método de respuesta de frecuencia — — Especificaciones técnicas 2.1 Modo de barrido y 2.2 Otros parámetros técnicos
| Modo de barrido |
Barrido lineal y barrido segmentado |
| Rango de barrido lineal |
Rango de frecuencia: 10 Hz - 10 MHz, 40000 puntos; Resolución: 0.25 kHz / 0.5 kHz / 1 kHz |
| Rango de barrido segmentado |
0.5 kHz - 1 MHz, 2000 puntos (0.5-10 kHz, 10-100 kHz, 100-500 kHz, 500-1000 kHz) |
| Rango de amplitud |
-120 dB a +20 dB |
| Precisión de amplitud |
0.1 dB |
| Precisión de frecuencia de barrido |
0.005% |
| Impedancia de entrada de señal |
1MΩ |
| Impedancia de salida de señal |
50Ω |
| Rango de amplitud de salida de señal |
±20V |
| Repetibilidad de la misma fase |
99.9% |
| Temperatura de trabajo |
-10°C a +40°C |
| Temperatura de almacenamiento |
-20°C a +70°C |
| Humedad relativa |
<90%, sin condensación |
Método de resistencia (impedancia) — — Especificaciones técnicas
| Precisión de medición |
Nivel de voltaje 0.2; Nivel de corriente 0.2 |
| Rango de impedancia |
0 - 100% |
| Rango de medición de voltaje |
Voltaje de CA 25V - 500V |
| Rango de medición actual |
Corriente de CA 0.1A - 10A |
| Humedad de trabajo |
0 - 80% |
| Repetibilidad de la misma fase |
99.9% |
El método de resistencia utiliza la conexión trifásica y el método de medición monofásica: solo se cortocircuita el lado de baja tensión y se conectan las tres fases simultáneamente en el lado de alta tensión, y se calcula automáticamente la resistencia del cortocircuito de cada fase en una sola medición. Este equipo puede ser alimentado por la fuente de alimentación interna de 220V o una fuente de alimentación externa.
Cuándo realizar la prueba: Tiempo de prueba recomendado
Las normas de energía de China citadas en el manual recomiendan realizar pruebas de deformación del devanado de baja tensión o pruebas de deformación del devanado FRA en los siguientes casos para transformadores de 110 kV y superiores:
Antes de la entrega y la prueba— — Los transformadores de 110 kV y superiores deben someterse a una prueba de resistencia de cortocircuito de baja tensión o a una prueba de deformación del devanado FRA para mantener un registro original.
Después de que ocurra un cortocircuito de proximidad(por ejemplo, cortocircuito de inserción o cortocircuito de proximidad recurrente), se debe realizar una prueba y compararla con el registro original. Al mismo tiempo, junto con otras pruebas eléctricas posteriores a la sobrecarga, el transformador puede volver a ponerse en servicio.
Prueba periódica— — Los transformadores en operación normal deben someterse a una prueba al menos cada seis años.
Grupo de usuarios aplicable
Los usuarios objetivo del XHBX1502 son equipos responsables de la evaluación de la condición interna de transformadores de potencia grandes:
Fabricantes de transformadores de potenciaRealizar pruebas de devanado en fábrica y antes de la entrega para establecer registros de referencia.
Unidades de operación y mantenimiento de la red eléctricaRealizar inspecciones de condición normales y posteriores a cortocircuitos en transformadores.
Equipos de reparación y mantenimiento de transformadoresEvaluar la condición de deformación del devanado antes de decidir si realizar el mantenimiento.
Institutos de investigación científica de energía eléctrica y compañías de inspecciónProporcionar servicios de diagnóstico de terceros para transformadores de 63 kV a 500 kV.
Puede operarse a través de una computadora portátil conectada por USB, realizar análisis trifásicos automáticos y generar informes de Word. Está diseñado específicamente para uso en campo y en fábrica — — solo es necesario desconectar el cable principal del transformador, sin necesidad de colgar o desmontar.
Preguntas frecuentes
¿Para qué nivel de voltaje de transformador es aplicable el XHBX1502?
Está diseñado para la detección de fallas de la estructura interna de transformadores de potencia de 63 kV a 500 kV.
¿Qué métodos de prueba admite?
Admite el método de análisis de respuesta de frecuencia (FRA) y el método de resistencia (impedancia), que cumplen respectivamente con los estándares DL/T911-2004 y DL/T1093-2008.
¿Cuál es el rango y la resolución de barrido FRA?
El barrido lineal cubre un rango de frecuencia de 10 Hz a 10 MHz con 40000 puntos de barrido; el barrido segmentado cubre un rango de frecuencia de 0.5 kHz a 1 MHz con 2000 puntos de barrido. Las opciones de resolución de frecuencia son 0.25 kHz, 0.5 kHz y 1 kHz.
¿Cuánto tiempo se tarda en medir?
Utilizando el método de análisis de respuesta de frecuencia (FRA), el tiempo de cada fase no supera los 60 segundos, y el tiempo total para transformadores de potencia de devanado alto, medio y bajo no supera los 10 minutos. El método de resistencia tarda no más de 15 segundos por fase, y el tiempo total no supera 1 minuto.
¿Es necesario desmontar el tanque de aceite o desmontar el transformador?
No, solo es necesario desconectar el cable principal del transformador; la prueba se puede completar sin colgar o desmontar el transformador (sin necesidad de quitar el tapón del aceite).
Sobre el fabricante
Este instrumento es producido por Xi'an Zhonghang Electric Technology Co., Ltd. (XZH TEST), una empresa fabricante de instrumentos de prueba de transformadores de potencia y equipos eléctricos. El probador de impedancia de deformación del devanado del transformador XHBX1502 cumple con los requisitos técnicos de DL/T911-2004 y DL/T1093-2008.
