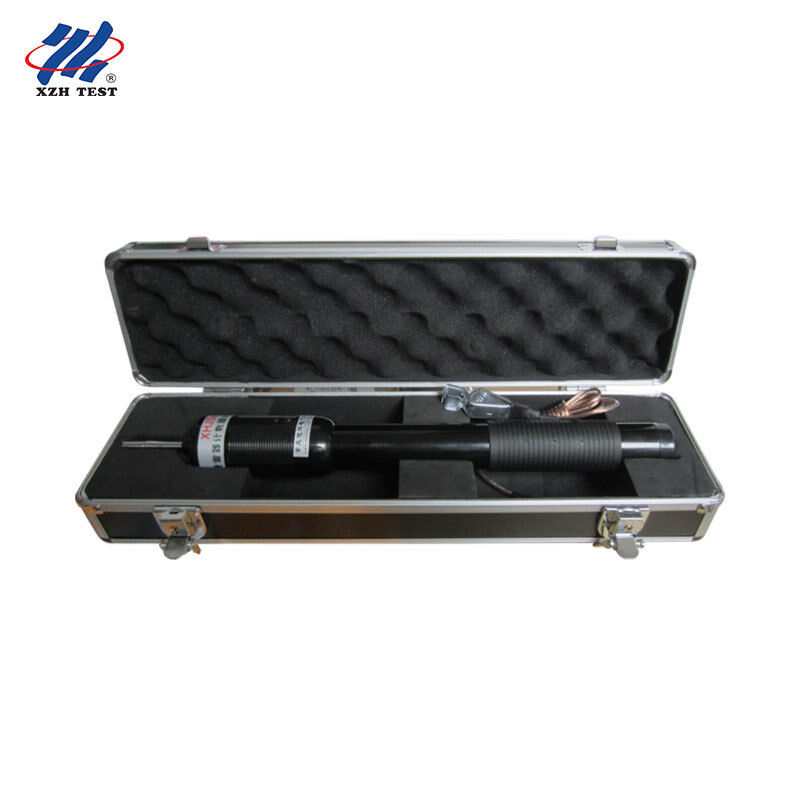

Testeador de operaciones contra el arresto de sobretensiones XHJS401
The XHJS401 surge arrester counter operation tester is specially developed by our technical staff to address the specific requirements of power users for on-site testing of lightning arrester discharge countersTiene un aspecto elegante y es conveniente de transportar y utilizar, por lo que es un reemplazo ideal para los instrumentos de ensayo antiguos y pesados y los métodos de ensayo ineficientes.
El probador emite un pulso de alto voltaje de 800 ~ 1000V para simular una descarga de rayo, verificando que el contador de arrester funcione y registre correctamente.Con un cuerpo compacto de sólo φ36×375 mm y un peso total de 780 g, el instrumento puede sostenerse en una mano durante el ensayo aéreo, y la varilla telescópica conductora en la cabeza se puede extender para que coincida con la altura de instalación del contador.
Alimentado por cuatro baterías de tamaño 1 (DC 6V), el XHJS401 soporta más de 2000 pruebas de descarga por conjunto de baterías.y el resultado del ensayo se juzga directamente por si el contador cuenta, dando un veredicto instantáneo e intuitivo sin ningún cableado complejo o equipo auxiliar pesado.
Aplicaciones y público objetivo:Diseñado para equipos de mantenimiento de subestaciones que realizan ensayos eléctricos preventivos,Instituciones de ensayo de protección contra rayos (centros meteorológicos de protección contra rayos y organismos de inspección de protección contra rayos de terceros), equipos de control y control de las líneas de transmisión, los departamentos de control de calidad de los fabricantes de las líneas de oxido de zinc,inspección de protección contra rayos de gasolineras y sitios químicos peligrosos, y equipos de ensayo eléctricos de turbinas de gas y centrales de energía distribuida.
Especificaciones clave
| Parámetro |
Especificación |
| Voltado de salida |
El valor de las emisiones de CO2 |
| Dimensiones principales del cuerpo |
φ36 × 375 mm |
| Dimensiones de la cabeza |
φ50 × 100 mm |
| Peso |
780 g |
| Fuente de alimentación |
DC 6V (cuatro baterías de tamaño 1) |
| Duración de la batería |
Más de 2000 ensayos de descarga por conjunto de baterías |
| Tiempo de carga |
Alrededor de 3 a 5 segundos antes de que se ilumine la luz roja |
| Indicadores |
Luz verde de encendido, luz roja de preparación |
| Rod conductor |
Telescópico, longitud ajustable para adaptarse a la altura de la instalación del contador |
| En el terreno |
Cables de tierra de cola para descarga segura después del ensayo |
Características del producto
Diseño compacto de estilo pluma de 780 g con varilla conductora telescópica, operación con una sola mano a la altura
La salida de pulso de alta tensión de 800 ~ 1000V activa de forma fiable los contadores de arrester para la verificación
Pruebas repetidas sin apagar, mejorando considerablemente la eficacia de la inspección in situ
Las luces indicadoras de color verde y rojo muestran claramente los estados de encendido y listo para cargar
Más de 2000 ensayos de descarga por conjunto de baterías, bajo coste de mantenimiento
Funcionamiento sencillo, reemplazo ideal de los viejos probadores pesados y métodos de ensayo ineficientes
Por qué se deben probar los contadores de detención
El contador de descargas es el único indicador visible de si un detector de rayos ha funcionado.con un diámetro de velocidad superior o igual a 20 V, el personal de mantenimiento no puede saber si el arrestor ha absorbido energía y si su rendimiento se ha deteriorado.
| Situación |
El riesgo |
Solución de XHJS401 |
| Contador atascado o atascado |
Las acciones de arresto y descarga no se registran, las fallas ocultas no se pueden encontrar a tiempo |
Inyectar un pulso de 800-1000V para comprobar que el mecanismo de contador funciona normalmente |
| Contador dañado por un rayo |
Los registros están perdidos y la condición del arrestador es desconocida. |
Verificación rápida en el lugar para confirmar si el contador necesita reemplazo |
| Prueba preventiva antes de la temporada de tormentas eléctricas |
Los detectores no probados pueden fallar bajo el próximo rayo |
Prueba rutinaria de funcionamiento del contador según las normas de ensayo preventivo DL/T 596 |
| Aceptación de una nueva instalación |
Los errores de cableado no se detectan. |
Prueba de aceptación verifica que el contador responde a una descarga simulada |
Pasos de funcionamiento
Insertar el cable de tierra en la cola del instrumento y hacer una conexión firme
Ajuste la longitud de la barra telescópica conductora en la cabeza para adaptarse a la altura del contador
Gire el interruptor de alimentación 90 grados en cualquier dirección hasta que se escuche un "clic" para encender la energía; se enciende la luz verde
Esperar a que se ilumine la luz roja (aproximadamente de 3 a 5 segundos), lo que indica que el instrumento está listo
Toque la varilla conductora telescópica a la muestra de ensayo para comenzar a probar el contador de arrester
Los ensayos repetidos están permitidos sin apagar la energía, pero la varilla conductora debe separarse de la muestra de ensayo cada vez que se cargue.
Después de terminar el ensayo, apague la energía primero, a continuación, descargar la barra conductora de la cabeza al alambre de tierra cola antes de guardar el instrumento
Precauciones de seguridad
Siempre conecte firmemente el alambre de tierra antes de usarlo y descargue la cabeza del alambre de tierra después de la prueba.
No toque la varilla conductora ni la muestra de ensayo durante el período de carga
Si la batería está baja, el tiempo de carga se extenderá; reemplazar las baterías a tiempo
Mantener el instrumento seco y evitar impactos violentos durante el transporte y el almacenamiento
Utilice el instrumento únicamente para ensayos de funcionamiento del contador de retención según lo previsto.
Preguntas frecuentes
P1: ¿Para qué se utiliza el probador de operación del contador de arresto XHJS401?
Se utiliza para probar si el contador de descarga de un arrestor de rayos funciona correctamente.se comprueba que el mecanismo de contador funciona.
P2: ¿Cómo sé si el contador de arresto está funcionando?
Después de que se ilumine la luz roja de preparación, toque la barra conductora hasta el terminal del contador.el contador puede estar atascado o dañado y necesita reparación o reemplazo.
P3: ¿Cuánto dura una prueba?
Cada prueba de descarga dura sólo unos segundos, y se permite realizar pruebas repetidas sin apagar la energía.Así que un banco completo de detenidos puede ser revisado rápidamente.
P4: ¿Cuántas pruebas pueden soportar las baterías?
Cuatro baterías de tamaño 1 (DC 6V) soportan más de 2000 pruebas de descarga.
P5: ¿Es seguro hacer pruebas a la altura?
El diseño de estilo pluma de 780 gramos y la varilla telescópica conductora permiten el manejo con una sola mano a la altura de la instalación del mostrador.Siempre conecte el cable de tierra de cola antes de usarlo y descargue la cabeza del cable de tierra después de la prueba antes de guardar el instrumento..
Cada XHJS401 viene con el cuerpo del probador, cable de tierra y manual de operación, y está respaldado por una garantía gratuita de un año y servicio técnico de por vida.formación y apoyo postventa, por favor contacte a nuestro equipo de ventas.
