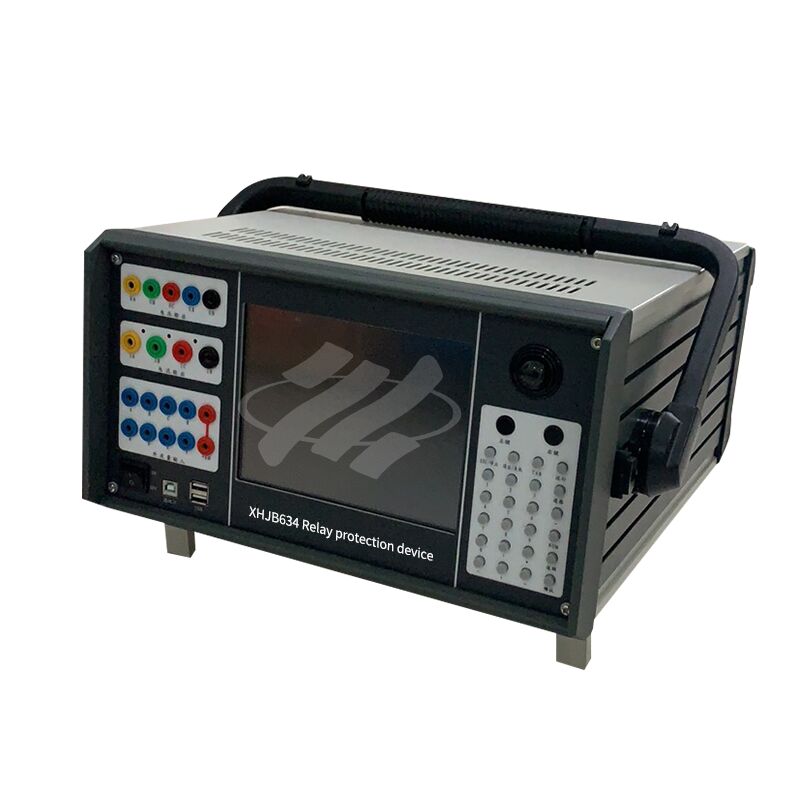

El calibrador de protección de relevos de microordenadores XHJB634 es un instrumento de prueba de protección de relevos basado en microordenadores compacto que adopta tecnología microelectrónica.Cumplimiento de la norma DL/T624-2010 para dispositivos de ensayo de protección de relevos de microordenadores, se actualiza analizando los pros y los contras de los productos similares convencionales.
PC industrial de alto rendimiento incorporado y DSP de alta velocidad, combinado con módulo DAC de 16 bits, pantalla LCD de 8,4 pulgadas y teclado incorporado.El dispositivo se puede operar de forma independiente o con una conexión de computadora portátil, con funciones robustas, una pequeña huella y una precisión superior.
Parámetros técnicos
★ Fuente de corriente alterna: fase única: 3×40A Tres fases: 120A Potencia: ≥450VA/fase
★ Tiempo de salida: 10A continuo, 20A ≥ 60 segundos, > 20A ≥ 10 segundos
★ Fuente de voltaje CA: de fase única: 4×120V Potencia: ≥60VA/fase
★ Fuente de corriente continua: fase única: -10A+10A Potencia de salida máxima: ≥200VA
★ Fuente de voltaje de corriente continua: fase única: -150V+150V Potencia máxima de salida: ≥100VA
★ Ángulo de la fuente de CA: Ángulo de fase: 0° 360° Precisión: ±0,2°
★ Frecuencia de la fuente CA: Frecuencia: 1 ‰ 2000Hz Resolución de frecuencia: 1mHz
★ Salida armónica: capaz de emitir armónicos de cualquier amplitud del segundo al cuarto orden.
★ Sincronización: sincronización de voltaje y corriente ≤ 10μS
★ Entrada: 8 canales compatibles con contactos activos de 15V ≈ 250V, identifica automáticamente la polaridad del contacto activo
★ Precisión de tiempo: ≤1 ms cuando es inferior a 1 s
★ Salida: 4 pares de contactos secos del interruptor programable, capacidad: AC/DC 250V, 0.5A
★ Fuente de alimentación: 220V ± 10% 50Hz ± 10%
Durante la prueba, el voltaje se prueba punto por punto dentro de este rango.El valor del voltaje aumenta gradualmente desde el valor inicial hasta que se alcanza un cierto valorEste valor es el valor límite de bloqueo de baja tensión.
Dado que el dispositivo se bloquea cuando la tensión está por debajo del valor de bloqueo, el valor de cambio inicial debe establecerse generalmente por debajo del valor de bloqueo establecido del dispositivo,y el valor de cambio final debe fijarse por encima del valor de bloqueo establecido del dispositivoEn otras palabras, el ensayo pasa de un dispositivo que no funciona a otro que funciona, midiendo así el valor de bloqueo de bajo voltaje del dispositivo.
