Aparato experimental de resonancia en serie con certificación CE | Personalizable para prueba HV

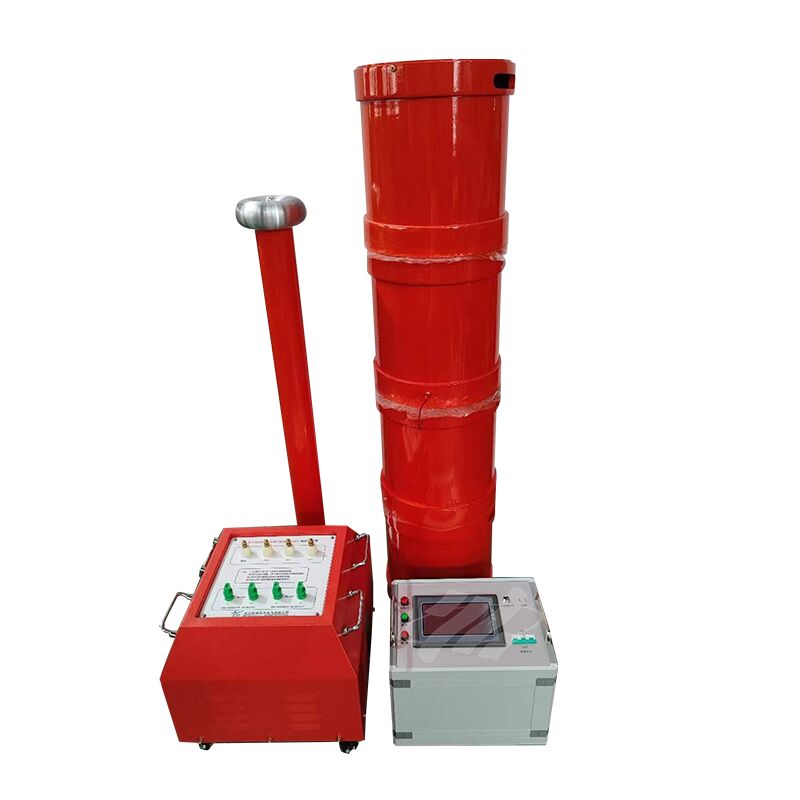

El dispositivo de prueba resonante de frecuencia variable de la serie XHBP es un equipo de prueba modular, cuyos componentes principales incluyen una fuente de alimentación de control de frecuencia variable, un transformador de excitación, un reactor y un divisor de voltaje capacitivo. Para la implementación de la prueba de voltaje de resistencia de CC en el equipo probado, se debe conectar una pila de silicio rectificador al terminal de salida del divisor de voltaje capacitivo.

1. Para reactores con la misma clasificación de voltaje y capacidad nominal, la dimensión física es compacta y el peso neto se reduce en comparación con los modelos convencionales.
2. El valor de aumento de temperatura se controla a un nivel bajo cuando el dispositivo opera en condiciones de carga nominal.
3. El reactor se fabrica con tecnología de fundición epoxi en seco, lo que garantiza una alta resistencia mecánica y cumple con los requisitos de aislamiento eléctrico de alto nivel.
4. La fuente de alimentación de control de frecuencia variable está diseñada con un margen de gran capacidad, funciones de protección completas, forma de onda de salida de baja distorsión y alta estabilidad operativa.
5. El dispositivo está configurado con múltiples modos de operación, lo que simplifica el proceso de operación de prueba para los operadores.
6. La entrada de la fuente de alimentación es de CA monofásica de 220 V o 380 V, lo que es compatible con la mayoría de las condiciones de suministro de energía en el sitio para facilitar la toma de corriente.

1. Voltaje de salida nominal: 500 kV y inferior (valor RMS de CA)
2. Frecuencia de salida: 20~300 Hz (ajustable)
3. Forma de onda de voltaje de resonancia: Onda sinusoidal pura, factor de distorsión de forma de onda ≤1.0%
4. Capacidad de prueba nominal: 1000 kVA y inferior
5. Duración de trabajo continua: 60 minutos en estado de salida a plena potencia
6. Factor de calidad (Q): 30~90
7. Rendimiento de regulación de frecuencia: Sensibilidad 0.1Hz, error de inestabilidad <0.05%Fuente de alimentación de trabajo: CA 380/220V ±15%, 50Hz ±5%
