Prueba de hipotesis ac ac
>

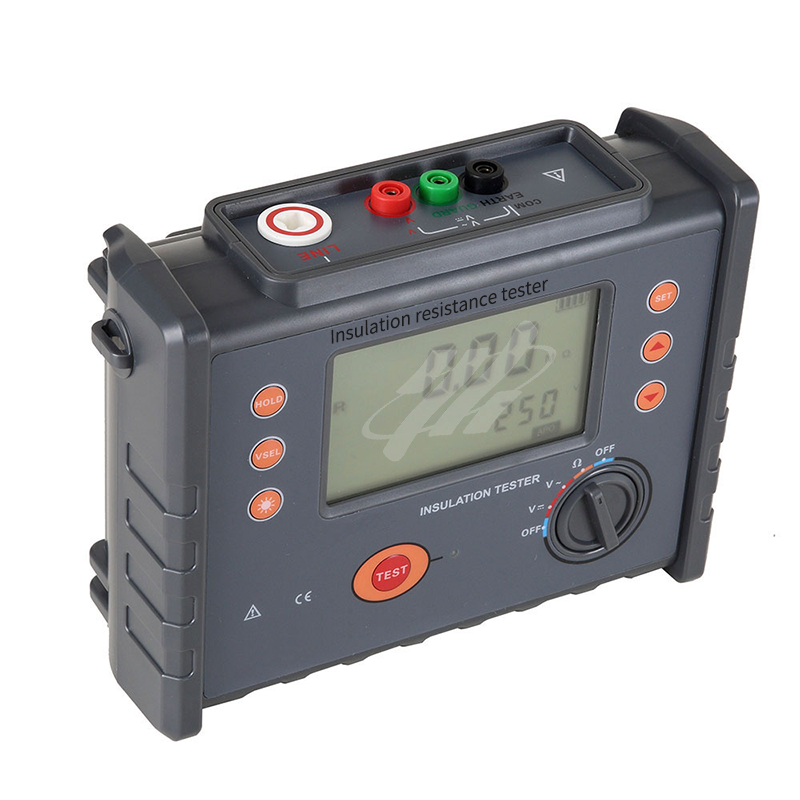

Fabricante mayorista de probadores de resistencia de aislamiento para uso en la industria eléctrica

Fabricante mayorista de probadores de resistencia de aislamiento para uso en la industria eléctrica

Detalles del producto:
Lugar de origen: Xi'an, Shaanxi, China
Nombre de la marca: XZH TEST
Certificación: ISO,CE
Número de modelo: Se trata de un equipo de investigación.
Información detallada
Lugar de origen:
Xi'an, Shaanxi, China
Nombre de la marca:
XZH TEST
Certificación:
ISO,CE
Número de modelo:
Se trata de un equipo de investigación.
Tamaño de pantalla LCD:
108 mm × 65 mm
Dimensiones del instrumento (largo x ancho x alto):
240 mm × 188 mm × 85 mm
Tensión soportada:
CA 3kV / 50Hz durante 1 minuto
Temperatura y humedad de funcionamiento:
-10°C a +50°C; <85% HR
Temperatura y humedad de almacenamiento:
-15°C a +55°C; <90% HR
medición:
200 mA máx. (retroiluminación apagada)
Resaltar:

High Light

Resaltar:

Tester de resistencia al aislamiento para la industria de la energía

,

fabricante mayorista de probadores hipotéticos

,

probador de resistencia al aislamiento CADC

Trading Information
Cantidad de orden mínima:
1 unidad
Precio:
Negociable
Detalles de empaquetado:
embalaje de madera
Tiempo de entrega:
8-10 días
Condiciones de pago:
T/T
Capacidad de la fuente:
2000Units/año
Descripción de producto
1. Introducción

El probador de resistencia de aislamiento, también conocido como megóhmetro, probador de resistencia de aislamiento de alto voltaje, etc., se utiliza para medir la resistencia de aislamiento.

2. Rangos de voltaje y precisión
Función de medición Rango de medición Exactitud Resolución
Voltaje CC CC 0,0 V – 1000 V ±1.5% lectura ±3 dígitos 0,1 V
Voltaje CA CA 0,0 V – 750 V ±1.5% lectura ±3 dígitos 0,1 V
3. Especificaciones técnicas
Funciones Prueba de resistencia de aislamiento, prueba de voltaje, prueba de corriente CC, prueba de capacitancia
Condiciones de referencia 23°C ±5°C, <75% humedad relativa
Tensión nominal 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V
Rango de resistencia de aislamiento 0,01 MΩ – 10 TΩ | Resolución: 0,01 MΩ
Tensión nominal 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10 kV
Rango de resistencia de aislamiento 0,01 MΩ – 35 TΩ | Resolución: 0,01 MΩ
Tensión nominal 500 V, 1000 V, 2500 V, 5000 V, 10 kV, 15 kV
Rango de resistencia de aislamiento 0,01 MΩ – 50 TΩ | Resolución: 0,01 MΩ
Voltaje de medición (V) Tensión nominal × (1 ±10%)
Rango de voltaje CC 0 – 1000V | Resolución: 0,1 V
Rango de voltaje CA 0 – 750V | Resolución: 0,1 V
Corriente CC 0,1 na – 6 mA | Resolución: 0,1 nA
Capacidad 10 nF – 50 µF | Resolución: 10 nF
Corriente de cortocircuito de salida ≥6 mA a 15 kV
Medición del índice de absorción (DAR) y del índice de polarización (PI) Apoyado
Fuente de alimentación Batería de litio recargable de 12,6 V.
Iluminar desde el fondo Compatible con retroiluminación de pantalla gris-blanca controlable, adecuada para su uso en entornos con poca iluminación.
Modo de visualización Pantalla LCD extragrande de 4 dígitos con retroiluminación de color blanco grisáceo.
4. Principio de medición

La medición de la resistencia de aislamiento utiliza un generador de voltaje para generar un voltaje (V), que se aplica a través de la resistencia bajo prueba. Al medir la corriente (I) que fluye a través de la resistencia, el valor de la resistencia (R) se calcula usando la fórmula R = V/I.

Fabricante mayorista de probadores de resistencia de aislamiento para uso en la industria eléctrica 0

Fabricante mayorista de probadores de resistencia de aislamiento para uso en la industria eléctrica 1

Precauciones de seguridad:
  • En todas las circunstancias, se debe prestar especial atención a la seguridad al utilizar este instrumento.
  • Este instrumento ha sido diseñado, fabricado y probado de acuerdo con las especificaciones de seguridad IEC 61010.
  • En todas las circunstancias, se debe prestar especial atención a la seguridad al utilizar este instrumento.
  • Durante las mediciones, no utilice generadores de señales de alta frecuencia (como teléfonos móviles) cerca del instrumento, ya que esto puede introducir errores de medición.
  • Preste mucha atención al texto y los símbolos que aparecen en las etiquetas adheridas a la carcasa del instrumento.
  • Antes de su uso, verificar que el instrumento y sus accesorios estén en buen estado; específicamente, asegúrese de que el aislamiento del instrumento y de los cables de prueba esté intacto, sin conductores expuestos ni cables rotos, antes de continuar con las mediciones.
  • Durante el proceso de medición, evite estrictamente tocar los conductores expuestos o el circuito que se está probando actualmente.
  • Asegúrese de que los enchufes de conexión de los cables de prueba estén firmemente insertados en los puertos correspondientes del instrumento.
  • No realice mediciones en ambientes inflamables, ya que las chispas generadas durante el funcionamiento podrían provocar una explosión.
  • Si la carcasa del instrumento o los cables de prueba se dañan (exponiendo los componentes metálicos internos) mientras la unidad está en uso, deje de operar inmediatamente.
  • No deje ni almacene el instrumento durante períodos prolongados en ambientes caracterizados por altas temperaturas, alta humedad, condensación o luz solar directa.
  • Al reemplazar las baterías del instrumento, asegúrese de que los cables de prueba estén desconectados de la unidad y que el instrumento esté apagado.
  • Si el instrumento muestra el símbolo "Baja tensión de batería", recargue la unidad inmediatamente; De lo contrario, se pueden producir imprecisiones en las mediciones.
  • Evite estrictamente realizar operaciones de carga o transmisión de datos mientras se realiza una medición.

    Fabricante mayorista de probadores de resistencia de aislamiento para uso en la industria eléctrica 2
