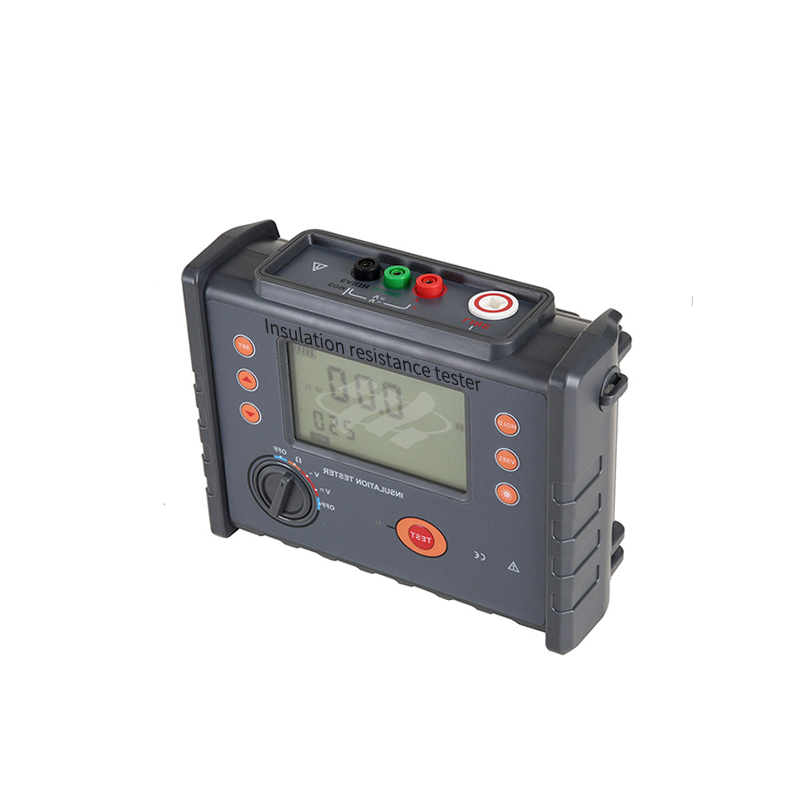

Tester de precisión digital Megger para la inspección de aislamiento de transformadores

Tester de precisión digital Megger para la inspección de aislamiento de transformadores

Detalles del producto:
Lugar de origen: Xi'an, Shaanxi, China
Nombre de la marca: XZH TEST
Certificación: ISO,CE
Número de modelo: Se trata de un sistema de control de velocidad.
Información detallada
Lugar de origen:
Xi'an, Shaanxi, China
Nombre de la marca:
XZH TEST
Certificación:
ISO,CE
Número de modelo:
Se trata de un sistema de control de velocidad.
medición:
200 mA máx. (retroiluminación apagada)
Voltaje de la batería:
El voltaje bajo de la batería se indica con el símbolo
Apagado automático:
El instrumento se apaga automáticamente después de 15 minutos de inactividad.
Resistencia de aislamiento:
≥50MΩ (entre el circuito de medición y la carcasa)
Función de alarma:
Emite una alerta de alarma cuando el valor medido excede o cae por debajo del umbral preestablecido
Recuperación de datos:
Función de recuperación de datos
Resaltar:

High Light

Resaltar:

con una capacidad de transmisión superior a 50 W

,

Teste de inspección de aislamiento del transformador

,

Teste de hipotemagre de CA y CC

Trading Information
Cantidad de orden mínima:
1 unidad
Precio:
Negociable
Detalles de empaquetado:
embalaje de madera
Tiempo de entrega:
8-10 días
Condiciones de pago:
T/T
Capacidad de la fuente:
2000Units/año
Descripción de producto
1. Introducción

El medidor de resistencia de aislamiento—también conocido como megóhmetro, medidor de resistencia de aislamiento de alto voltaje, etc.—se utiliza para medir la resistencia de aislamiento.

2. Rangos de Voltaje y Precisión
Función de Medición Rango de Medición Precisión Resolución
Voltaje DC DC 0.0V – 1000V ±1.5% rdg ±3 dgt 0.1V
Voltaje AC AC 0.0V – 750V ±1.5% rdg ±3 dgt 0.1V

Tester de precisión digital Megger para la inspección de aislamiento de transformadores

3. Especificaciones Técnicas
Funciones Prueba de Resistencia de Aislamiento, Prueba de Voltaje, Prueba de Corriente DC, Prueba de Capacitancia
Condiciones de Referencia 23°C ±5°C, <75% HR
Voltaje Nominal 100V, 250V, 500V, 1000V, 2500V, 5000V
Rango de Resistencia de Aislamiento 0.01 MΩ – 10 TΩ | Resolución: 0.01 MΩ
Voltaje Nominal 250V, 500V, 1000V, 2500V, 5000V, 10 kV
Rango de Resistencia de Aislamiento 0.01 MΩ – 35 TΩ | Resolución: 0.01 MΩ
Voltaje Nominal 500V, 1000V, 2500V, 5000V, 10 kV, 15 kV
Rango de Resistencia de Aislamiento 0.01 MΩ – 50 TΩ | Resolución: 0.01 MΩ
Voltaje de Medición (V) Voltaje Nominal × (1 ±10%)
Rango de Voltaje DC 0 – 1000V | Resolución: 0.1V
Rango de Voltaje AC 0 – 750V | Resolución: 0.1V
Corriente DC 0.1 nA – 6 mA | Resolución: 0.1 nA
Capacitancia 10 nF – 50 µF | Resolución: 10 nF
Corriente de Cortocircuito de Salida ≥6 mA @ 15 kV
Medición de Relación de Absorción (DAR) e Índice de Polarización (PI) Soportado
Fuente de Alimentación Batería de Litio Recargable de 12.6V
Retroiluminación Retroiluminación de pantalla gris-blanca controlable, adecuada para uso en entornos con poca luz.
Modo de Visualización Pantalla LCD extragrande de 4 dígitos con retroiluminación de pantalla gris-blanca.
4. Principio de Medición

La medición de resistencia de aislamiento utiliza un generador de voltaje para generar un voltaje (V), que se aplica a través de la resistencia bajo prueba. Al medir la corriente (I) que fluye a través de la resistencia, el valor de resistencia (R) se calcula utilizando la fórmula R = V/I.

Tester de precisión digital Megger para la inspección de aislamiento de transformadores

Precauciones de Seguridad:
  • En todas las circunstancias, se debe prestar especial atención a la seguridad al utilizar este instrumento.
  • Este instrumento ha sido diseñado, fabricado y probado de acuerdo con las especificaciones de seguridad IEC 61010.
  • Durante las mediciones, no utilice generadores de señales de alta frecuencia—como teléfonos móviles—cerca del instrumento, ya que esto puede introducir errores de medición.
  • Preste mucha atención al texto y a los símbolos que se muestran en las etiquetas adheridas a la carcasa del instrumento.
  • Antes de usar, verifique que el instrumento y sus accesorios estén en buenas condiciones; específicamente, asegúrese de que el aislamiento del instrumento y los cables de prueba estén intactos, sin conductores expuestos o cables rotos, antes de proceder con las mediciones.
  • Durante el proceso de medición, evite estrictamente tocar conductores expuestos o el circuito que se está probando.
  • Asegúrese de que los enchufes de conexión de los cables de prueba estén firmemente insertados en los puertos correspondientes del instrumento.
  • No realice mediciones en entornos inflamables, ya que las chispas generadas durante la operación podrían desencadenar una explosión.
  • Si la carcasa del instrumento o los cables de prueba se dañan—exponiendo componentes metálicos internos—mientras la unidad está en uso, cese la operación inmediatamente.
  • No deje ni almacene el instrumento durante períodos prolongados en entornos caracterizados por altas temperaturas, alta humedad, condensación o luz solar directa.
  • Al reemplazar las baterías del instrumento, asegúrese de que los cables de prueba se hayan desconectado de la unidad y que el instrumento esté apagado.
  • Si el instrumento muestra el símbolo "Batería Baja", recargue la unidad inmediatamente; de lo contrario, esto puede resultar en imprecisiones de medición.
  • Evite estrictamente realizar operaciones de carga o transmisión de datos mientras una medición está en curso.
