XHSC-60Q Combustión digital integrada a través del puente 60kV 600mA Localizador de fallas de cable con capacidad HV GIS

El XHSC-60Q es un puente de ignición digital totalmente integrado que combina ignición de alto voltaje (60kV, 600mA) y prelocalización inteligente de fallas por puente en una sola maleta portátil con ruedas. Diseñado específicamente para equipos de servicio de campo que necesitan un despliegue rápido en sistemas de cables complejos — incluyendo redes de alto voltaje terminadas en GIS e interconectadas — sin la carga logística de instrumentos separados.

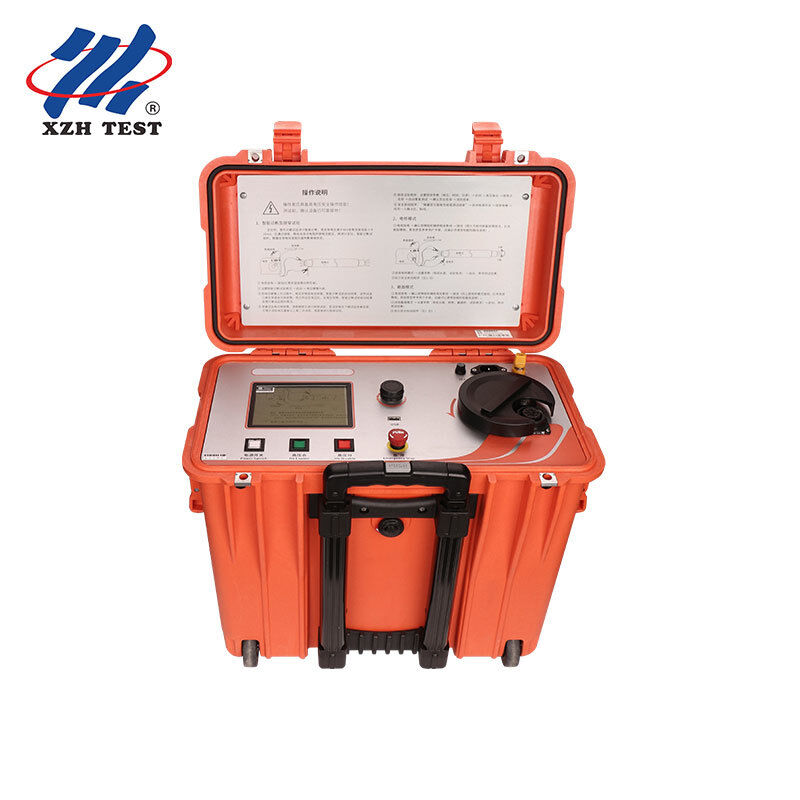

El XHSC-60Q alberga su fuente de corriente constante de alto voltaje, módulo de detección de puente y pantalla LCD TFT de 3.5 pulgadas dentro de una robusta maleta con ruedas clasificada para transporte en campo. Todo el sistema pesa solo 29 kg, lo que permite el despliegue por un solo operador desde el vehículo hasta el punto de prueba. Un interruptor selector giratorio cambia sin problemas entre los modos de ignición y puente — no se requiere reconexión de cables.

El módulo de puente inteligente soporta tres algoritmos de posicionamiento:

• Método de Puente: Requiere longitud de cable conocida y cable auxiliar de sección transversal igual con cortocircuito lejano de baja resistencia
• Método de Sección Transversal: Utiliza datos conocidos de área de sección transversal y material — ideal cuando la longitud del cable auxiliar difiere
• Método de Comparación de Voltaje: Determina la distancia de falla mediante cálculo porcentual a partir de dos configuraciones de cableado — adecuado cuando solo se conoce la longitud del cable

Todos los métodos operan a través de la pantalla LCD del lado de alto potencial con control rotatorio de potencial de tierra — sin contacto físico con la sección de alto voltaje durante la operación.

• Prelocalización de fallas de aislamiento en cables de alta tensión en circuitos terminados en GIS sin retirar el equipo de conmutación GIS
• Localización de fallas en la cubierta de sistemas de cables interconectados sin cortocircuitar los enlaces de interconexión
• Ignición de fallas de alta resistencia en cables de transmisión y distribución de gran sección y larga distancia
• Pruebas de verificación de voltaje de resistencia DC
• Localización de cables cortos y fallas cercanas donde los métodos de reflexión de onda tienen zonas ciegas

A diferencia de las configuraciones convencionales de dos instrumentos, el diseño integrado reduce la logística de campo, elimina problemas de compatibilidad entre unidades separadas y proporciona una interfaz de usuario consistente en ambos modos de operación. La medición de resistencia de cuatro hilos (Kelvin) con cable blindado elimina los errores de resistencia de los cables, mientras que la capa de blindaje trenzado de malla de cobre garantiza la seguridad del operador a través de una conexión a tierra confiable.
