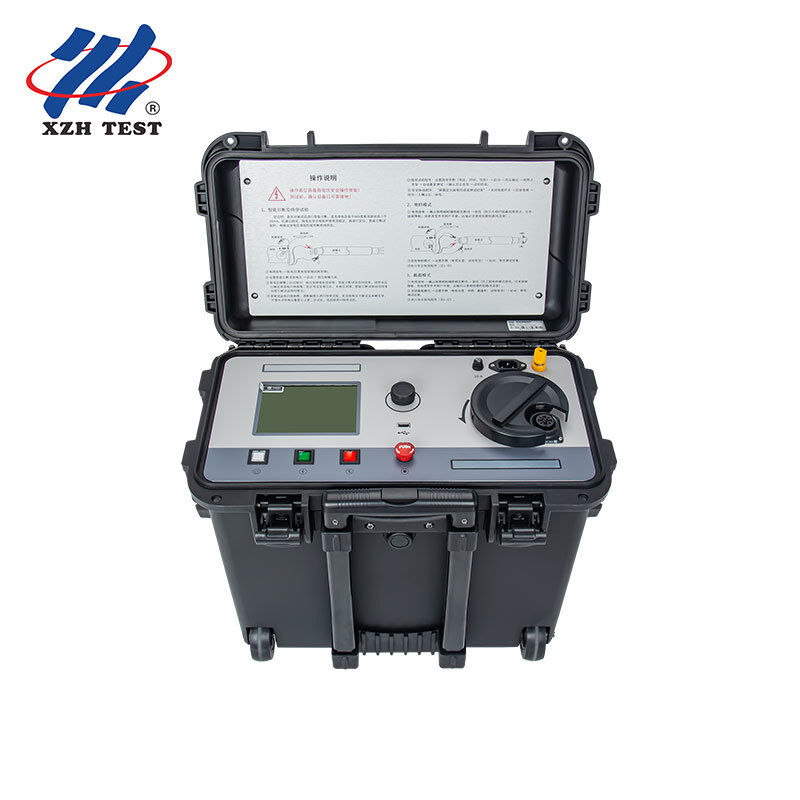

Puente Digital de Alta Corriente para Quemado 60kV 600mA Pre-localizador de Fallas de Cable para Cables de Gran Sección| XHSC-60Q

ElSe aplicará el método de clasificación de los productos.es un puente digital de alta corriente diseñado específicamente para la conversión rápida de fallas de alta resistencia a baja resistencia en cables de alta tensión de larga distancia. With a burn-mode output of 60kV and a short-circuit current of 600mA — the highest in its class — it reliably breaks down carbonized discharge channels in oil-paper and XLPE insulated cables where lower-current instruments struggle to achieve stable conduction.

Las fallas de los cables de alta resistencia, en particular en los cables largos y grandes, presentan una trayectoria de descarga de alta impedancia.Un instrumento de quemadura con solo 100 ∼ 200 mA de corriente de cortocircuito a menudo requiere ciclos repetidos para carbonizar y estabilizar el canal de falla, y en algunos casos no logra una resistencia suficientemente baja para una medición precisa del puente.acelerando la transición de un arco de alta resistencia inestable a una trayectoria de conducción estable de baja resistencia.

Una vez que la falla está condicionada, el módulo de puente inteligente integrado toma el control.se conduce suficiente corriente de prueba a través de la falla ahora de baja resistencia para garantizar limpio, las mediciones de relación repetibles críticas para lograr la precisión de posicionamiento especificada ± 0,2%·L+1) m.

• Paso 1: Prueba de resistencia HV:Aplicar el aumento gradual de la tensión de corriente continua utilizando el modo de quemado para verificar la condición de aislamiento y confirmar que el fallo todavía está presente
• Paso 2 Burning-Through:Envíe 60kV/600mA al punto de falla. Monitoree el voltaje y los contadores de corriente a medida que la falla se carboniza, la tensión disminuye y la corriente se estabiliza, lo que indica una conversión exitosa a baja resistencia
• Paso 3: Preubicación del puente:Cambia el selector de la plataforma giratoria al modo puente. Conecta el cable de medición blindado de cuatro alambres. Utiliza la perilla de codificación rotativa en la pantalla TFT de 3,5 pulgadas para seleccionar puente, sección transversal,o método de comparación de voltaje basado en los datos disponibles de los cables
• Paso 4 Identificación:Con la falla pre-localizada, desplegar la localización acústica-magnética (instrumento separado) a la distancia indicada para la confirmación final de la excavación

• Fallas de aislamiento de alta resistencia en cables de transmisión XLPE de 33 kV ∼ 220 kV (hasta 2.500 mm2 de sección transversal del conductor)
• Las fallas de los cables de papel de aceite (PILC) donde la entrada de humedad ha creado caminos de descarga inestables y de alta impedancia
• Fallas en la envolvente de los cables en circuitos HV interrelacionados largos que requieren una combustión simultánea de múltiples discontinuidades en la envolvente
• Ubicación de fallas de precomisión en cables recién instalados en los que los daños en la construcción hayan producido defectos latentes de alta resistencia

El XHSC-60Q incorpora doble sobrecarga y protección contra cortocircuito con coincidencia de impedancia automática.El botón de ajuste de alta tensión está interconectado con el interruptor HV Todas las operaciones se llevan a cabo a través de un codificador rotativo aislado a potencia de tierra.con pantalla LCD y electrónica de puente flotando a un alto potencial de precisión de medición mientras el operador permanece completamente aislado.
