Cable acústico-magnético digital de falla de pinpointer de la señal XHDD503C +
Resumen del producto
El XHDD503C+ es un puntero de falla de cable de precisión que utiliza tecnología de sincronización acústica-magnética para ubicar la falla con precisión dentro del rango de medición aproximado pre-localizado.El instrumento captura y analiza la diferencia de tiempo acústica y magnética generada por la descarga de impacto en el sitio de la falla, que combina la captación de vibraciones y los principios de inducción electromagnética para ofrecer una precisión precisa. Equipado con una pantalla LCD táctil de 1,5 pulgadas de alto brillo (480x850 resolución, 350 nits),el XHDD503C+ garantiza una buena visibilidad incluso bajo la luz solar directa durante las operaciones de campo al aire libre.
Apto para las fallas de baja resistencia, cortocircuito, circuito abierto, circuito roto, fugas de alta resistencia y flashover en cables de alimentación, cables coaxales,y cables de baja tensión de diversos niveles de tensión, secciones transversales y medios dieléctricos, conforme a las normas DL/T 849.2-2019 y GB/T 18268.1.
Características clave
- Posicionamiento sincrónico acústico-magnético con cálculo automático de la diferencia de tiempo
- 1pantalla táctil de 5 pulgadas LCD de alto brillo (480x850, 350 nits)
- Ajuste automático y manual del ganancia/disparador tanto para los canales acústicos como para los magnéticos
- Cuatro modos de filtro seleccionables: pase completo, pase de banda, paso bajo y paso alto
- Reducción del ruido de fondo BNR y reducción del ruido mudo para entornos de campo difíciles
- Filtración de superposición de quinto orden para mejorar la claridad de la señal
- Indicación de desviación de trayectoria con aviso de punto de falla
- Probe de punto fijo totalmente digital, muy sensible, resistente al ruido
- Sensores de señales de aislamiento físico de múltiples capas con clasificación de impermeabilidad IP65
- Batería de litio de alta capacidad incorporada con más de 8 horas de espera y cargador rápido
- Diseño compacto y ligero ¢ unidad principal 0,82 kg, sonda 2,2 kg
Especificaciones técnicas
| Método de posicionamiento |
Sincronización acústica magnética |
| Precisión de detección |
Posicionamiento: ≤ 0,1 m; ruta: ≤ 0,5 m |
| Rango de detección |
0.00 - 99,99 ms |
| Modos de filtro |
Paso completo (100Hz-1600Hz), Paso de banda (200Hz-600Hz), Paso bajo (100Hz-300Hz), Paso alto (160Hz-1600Hz) |
| Método de filtración |
Filtro de superposición de quinto orden |
| Ganancia por canal |
8 niveles (sonido y magnético); umbral de activación 0-99 niveles |
| Salida de sonido |
16 Aumento de niveles (0-112 dB), impedancia de 350Ω |
| Muestra |
1LCD de pantalla táctil de 5 pulgadas, 480x850, 350 nits |
| Calificación de impermeabilidad |
Los sensores de aislamiento físico de múltiples capas |
| Fuente de alimentación |
3.7V 3200mAh 18650 Batería x4 |
| Tiempo de espera |
> 8 horas |
| Temperatura de funcionamiento |
-25°C a 65°C; H.R. ≤ 90% |
| Las dimensiones de las cajas |
428L x 350W x 230H mm |
| Peso total |
7.5 kg |
| Unidad principal |
Se trata de un producto que se utiliza para la fabricación de productos químicos. |
| Probación |
200 Dia. x 130 H mm, 2,2 kg |
| El cumplimiento |
El artículo 2, apartado 2, del Reglamento (UE) n.o 182/2011 se modifica en el siguiente modo:1 |

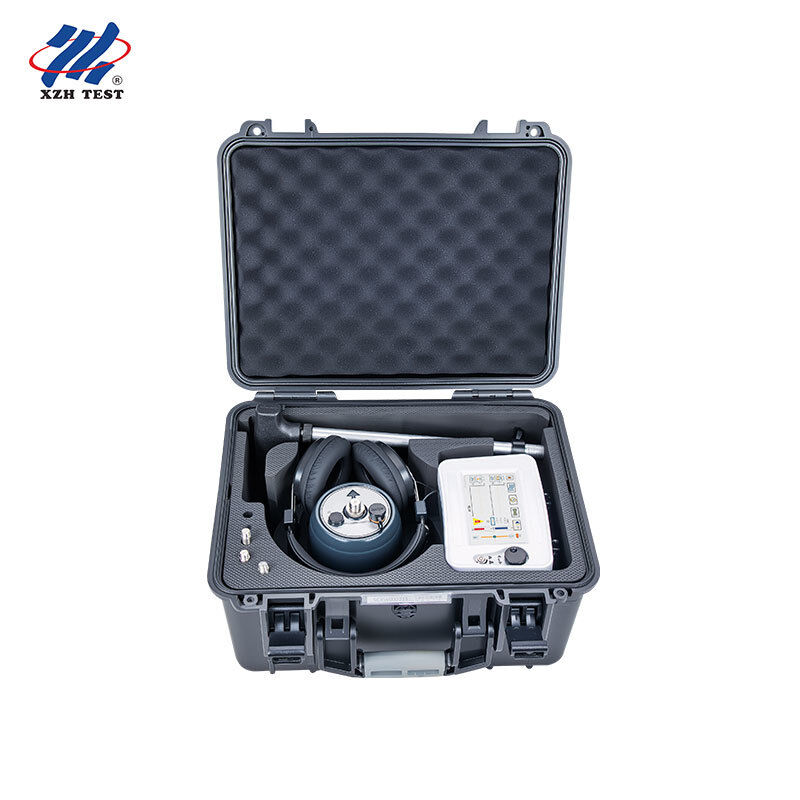

Lista de embalaje
|
Lista y diagrama de los componentes del instrumento
|
|
nombre
|
cantidad
|
Gráficos
|
nombre
|
cantidad
|
Gráficos
|
|
Localizador de fallas del cable
|
1
|
|
Proyección
(incluida la barra de conexión,base, sueloel pin, conector de sonda y conector de disco)
|
1
|
|
|
de 7 núcleosprotegidocable de señal
|
1
|
|
|
cargador
|
1
|
|
|
Audífonos
|
1
|
|
|
Con una capacidad de producción de
llave inglesa de flores
|
1
|
|
Preguntas frecuentes
P1: ¿Cómo mejora la sincronización acústica-magnética la precisión de la ubicación de la falla?
El método acústico-magnético detecta simultáneamente la señal electromagnética (que viaja a velocidad cercana a la luz) y la señal acústica (que viaja a velocidad del sonido a través del suelo).Mediante la medición de la diferencia de tiempo entre estas dos señales, el instrumento calcula la distancia exacta al punto de falla con una precisión de 0,1 metros, eliminando las conjeturas de los métodos tradicionales de solo audio.
P2: ¿Qué modo de filtro debo seleccionar para las diferentes condiciones de campo?
Cuatro modos están disponibles: Pase completo (100Hz-1600Hz) para uso general con interferencias mínimas; Pase de banda (200Hz-600Hz) para el rechazo de ruido equilibrado;Low Pass (100Hz-300Hz) para suelo blando o terreno arenoso donde las altas frecuencias se atenúan rápidamente; Alto paso (160 Hz-1600 Hz) para pavimentos duros o superficies de hormigón cercanas al punto de falla donde predomina el ruido de fondo de baja frecuencia.
P3: ¿Qué tipos de fallas de cable puede detectar el XHDD503C+?
El XHDD503C+ es adecuado para fallas de baja resistencia, fallas de cortocircuito, fallas de circuito abierto (circuito roto), fallas de fugas de alta resistencia y fallas de flashover en cables de alimentación,Cables coaxiales de alta frecuencia, cables de luz de la calle, y cables enterrados de varios materiales, secciones transversales y medios dieléctricos.
P4: ¿Es la clasificación IP65 suficiente para ambientes húmedos y polvorientos?
Sí, la clasificación IP65 significa que el instrumento es totalmente a prueba de polvo y protegido contra chorros de agua de baja presión desde cualquier dirección.Los sensores de aislamiento físico de múltiples capas proporcionan una protección adicional para los componentes sensibles de la sonda, lo que hace que el XHDD503C+ sea confiable en lluvia, barro, polvo de construcción y entornos de alta humedad.
P5: ¿Cuánto dura la batería durante el uso continuo en el campo?
La batería de litio 18650 de 3.7V 3200mAh (4 celdas) proporciona más de 8 horas de funcionamiento en espera continua.El instrumento se puede utilizar con carga parcial sin dañar la batería.
P6: ¿Puede el XHDD503C+ ser operado por un solo técnico?
El peso total del sistema es de 7,5 kg con la unidad principal que pesa sólo 0,82 kg y la sonda de 2,2 kg.Las dimensiones compactas y la interfaz de pantalla táctil intuitiva permiten que un solo operador lleve, establecer y realizar la detección de fallas de forma independiente en la mayoría de los escenarios de campo.
P7: ¿A qué estándares cumple el XHDD503C+?
El XHDD503C+ cumple con los requisitos de posicionamiento acústico-magnético de DL/T 849.2-2019 (Condiciones técnicas generales para probadores especiales de equipos de energía) y GB/T 18268.1 (Requisitos antiinterferencia para equipos de ensayo utilizados en instalaciones industriales).
P8: ¿Qué accesorios se incluyen con el instrumento?
Los accesorios estándar incluyen la unidad principal, sonda digital con barra de conexión y base de trípode, cable de señal blindado de 7 núcleos, auriculares de monitoreo profesional, cargador rápido,llave inglesa multifunción para el montajeTodos los artículos están empaquetados en la caja protectora de 428L x 350W x 230H mm.
P9: ¿Puede el XHDD503C+ trabajar con cualquier generador de pulsos de alto voltaje?
El XHDD503C+ es compatible con generadores de pulso de alto voltaje estándar utilizados para la ubicación previa de fallas en el cable.Se requiere un ciclo de descarga periódica de 3-5 segundos para la medición óptima de la diferencia de tiempo acústico-magnéticoPara obtener los mejores resultados, emparejarlo con los pre-localizadores XHHD523L o XHHG521A de XZH TEST para un flujo de trabajo completo de detección de fallos.
P10: ¿Qué garantía y soporte postventa se proporcionan?
XZH TEST proporciona una garantía estándar del producto que cubre los defectos de fabricación.La puesta en marcha en el lugar y la formación del operador se pueden organizar para pedidos a granelLas piezas de repuesto y los accesorios se mantienen en stock para un rápido envío.
