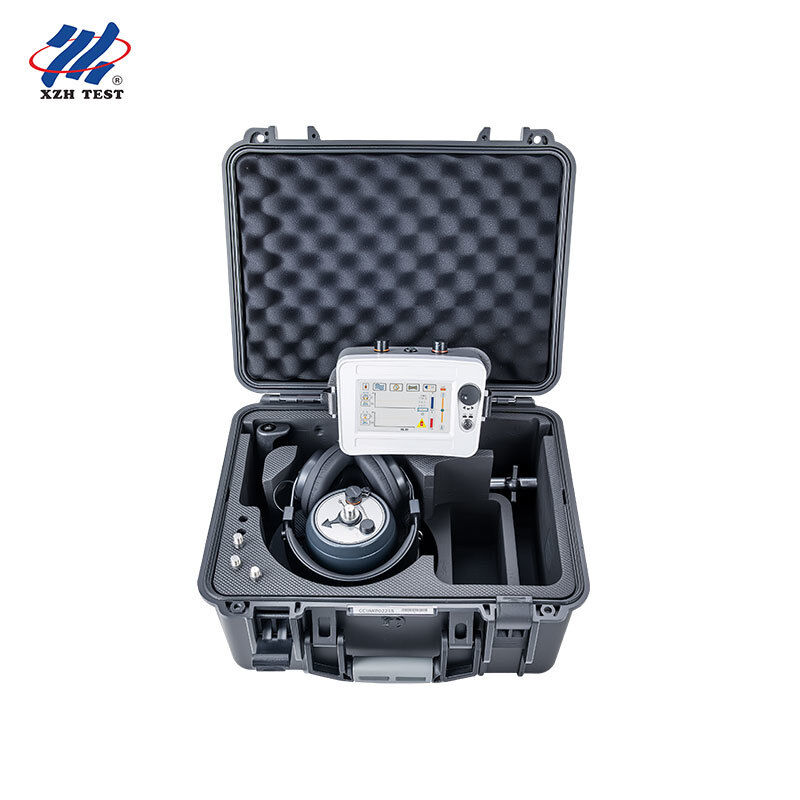

Indicador de fallas de cable con reducción de ruido BNR. XHDD503C+
Resumen del producto
El XHDD503C+ es un puntero de fallas acústico-magnético de cable de grado profesional diseñado para operaciones de campo exigentes en cualquier clima.La variante Pro hace hincapié en la inmunidad al ruido superior, una mayor resistencia de la batería y una construcción robusta para ambientes exteriores duros, incluidos sitios mineros, plataformas en alta mar y regiones climáticas extremas.
Con una reducción avanzada del ruido de fondo BNR con supresión de ruido mudo, filtro de superposición de quinto orden y cuatro modos de filtro seleccionables,el XHDD503C+ sobresale en entornos de alta interferencia donde el ruido eléctrico ambiente, la vibración del tráfico y las máquinas industriales generalmente comprometen la precisión de la medición.La sonda totalmente digital con sensores de aislamiento físico de múltiples capas garantiza un rendimiento IP65 constante en condiciones húmedas, polvoriento y condiciones de alta humedad.
Se ajusta a la norma DL/T 849.2-2019 y a la norma GB/T 18268.1, el XHDD503C+ es la opción preferida para equipos de mantenimiento de servicios públicos, electricistas mineros, equipos de señalización ferroviaria,y ingenieros de servicios de campo industriales que requieren una precisión precisa confiable con un tiempo de inactividad mínimo.
Características clave
- Reducción avanzada del ruido de fondo BNR con supresión de ruido mudo para entornos de alta interferencia
- Posicionamiento sincrónico acústico-magnético con cálculo automático de la diferencia de tiempo
- 1pantalla LCD táctil de 0,5 pulgadas legible a la luz solar (480x850, 350 nits)
- Cuatro modos de filtro configurables: paso completo, paso de banda, paso bajo, paso alto
- Filtración de superposición de quinto orden para una claridad máxima de la señal en lugares con ruido eléctrico
- Control automático y manual de ganancia/disparador para canales acústicos y magnéticos
- Indicación de desviación de trayectoria y sistema de alerta de punto de falla en aproximación
- Probe totalmente digital, muy sensible y resistente al ruido con aislamiento multicapa IP65
- Vida útil de la batería con capacidad de carga rápida
- Caso robusto para la minería, el offshore y el despliegue en climas extremos
Especificaciones técnicas
| Método de posicionamiento |
Sincronización acústica-magnética con procesamiento de señales digitales |
| Precisión de detección |
Posicionamiento: ≤ 0,1 m; ruta: ≤ 0,5 m |
| Rango de detección |
0.00 - 99,99 ms |
| Reducción del ruido |
BNR Reducción del ruido de fondo + supresión del ruido mudo |
| Modos de filtro |
Paso completo (100Hz-1600Hz), Paso de banda (200Hz-600Hz), Paso bajo (100Hz-300Hz), Paso alto (160Hz-1600Hz) |
| Método de filtración |
Filtro de superposición de quinto orden |
| Ganancia por canal |
8 niveles (sonido y magnético); umbral de activación 0-99 niveles |
| Salida de sonido |
16 Aumento de niveles (0-112 dB), impedancia de 350Ω |
| Muestra |
1LCD de pantalla táctil de 5 pulgadas, 480x850, 350 nits |
| Calificación de impermeabilidad |
Los sensores de aislamiento físico de múltiples capas |
| Fuente de alimentación |
3.7V 3200mAh 18650 Batería x4 |
| Tiempo de espera |
> 8 horas (Listo en el campo) |
| Temperatura de funcionamiento |
-25°C a 65°C; H.R. ≤ 90% |
| Las dimensiones de las cajas |
428L x 350W x 230H mm |
| Peso total |
7.5 kg |
| Unidad principal |
Se trata de un producto que se utiliza para la fabricación de productos químicos. |
| Probación |
200 Dia. x 130 H mm, 2,2 kg |
| El cumplimiento |
El artículo 2, apartado 2, del Reglamento (UE) n.o 182/2011 se modifica en el siguiente modo:1 |
Preguntas frecuentes
P1: ¿Qué hace que la reducción del ruido de BNR sea esencial para las operaciones profesionales de campo?
BNR (Reducción del ruido de fondo) filtra activamente las interferencias ambientales persistentes como el ruido del tráfico, la vibración de las máquinas industriales, el ruido del viento y el zumbido eléctrico de las líneas eléctricas cercanas.Combinado con supresión de ruido mudo, permite al XHDD503C+ aislar el "pop" distinto de la descarga de falla incluso en entornos donde los punteros estándar no producirían lecturas utilizables.
P2: ¿Puede el XHDD503C+ operar de manera confiable en entornos mineros?
Sí, el XHDD503C+ es especialmente robusto para aplicaciones mineras, el gabinete IP65 protege contra el polvo de carbón, el estiércol mineral y el rociado de agua.El cable de sonda reforzado y la carcasa de la unidad principal resistente a los golpes soportan las vibraciones y las tensiones mecánicas comunes en las operaciones mineras a cielo abierto y subterráneasEl rango de temperatura de operación de -25°C a 65°C cubre la mayoría de las condiciones climáticas mineras.
P3: ¿Es el XHDD503C+ adecuado para pruebas de cables marinos y en alta mar?
Los sensores de aislamiento físico de múltiples capas y la clasificación de impermeabilidad IP65 hacen que el XHDD503C + sea adecuado para plataformas marinas, puntos de aterrizaje de cables submarinos de parques eólicos y pruebas de cables de puerto.La tecnología BNR es particularmente valiosa en estos entornos donde la acción de las ondas, el ruido del generador y las vibraciones de la estructura metálica crean una interferencia de fondo continua.
P4: ¿En qué se diferencia el filtrado de superposición de quinto orden del filtrado estándar?
El filtro de superposición de quinto orden aplica cinco etapas de filtro en cascada a la señal acústica, proporcionando un deslizamiento significativamente más pronunciado que los filtros más simples de primer o segundo orden.Esto significa una separación más nítida entre el sonido de descarga objetivo y el ruido de fondo, lo que da lugar a mediciones de diferencia de tiempo más limpias y cálculos más fiables de la distancia de falla en entornos industriales con ruido eléctrico.
P5: ¿Cuál es la cantidad mínima de pedido y el tiempo de entrega?
La cantidad mínima de pedido es de 1 unidad con entrega estándar en 5-8 días hábiles.Los pedidos de volumen pueden ser elegibles para la programación de producción prioritaria y los precios con descuentoContacte a las ventas de XZH TEST para obtener una cotización personalizada basada en los requisitos de su proyecto.
P6: ¿Cómo funciona el sistema de alerta de punto de falla que se aproxima?
Cuando el operador mueve la sonda a lo largo de la ruta del cable, el instrumento monitorea continuamente los valores de diferencia de tiempo acústico-magnético.la pantalla indica que la sonda se acerca al punto de fallaEl indicador de desviación de trayectoria también muestra si la sonda está a la izquierda o a la derecha de la línea central del cable, guiando la alineación precisa.
P7: ¿Puede el instrumento almacenar y exportar los datos de ensayo?
El XHDD503C+ muestra los cuatro conjuntos de medición de diferencia de tiempo acústico-magnético más recientes directamente en la pantalla táctil para la comparación en tiempo real.Para necesidades de registro de datos y generación de informes extendidas, consulte XZH TEST sobre los accesorios disponibles para la gestión de datos y las opciones de software compatibles con la serie XHDD503C.
P8: ¿Qué tipo de formación o apoyo técnico se proporciona?
Se incluyen manuales de usuario completos en inglés con procedimientos de operación paso a paso.Puesta en marcha in situ, formación en el aula y programas de demostración de campo pueden organizarse para pedidos a granel o acuerdos de asociación a largo plazo.
P9: ¿Cómo funciona el instrumento en condiciones de frío o calor extremos?
El XHDD503C+ está calificado para un funcionamiento continuo de -25°C a 65°C con una humedad relativa de hasta 90%.Para operaciones a menos de -25 °C, se recomienda un breve calentamiento en una cabina del vehículo con calefacción antes del despliegue para optimizar la respuesta de la pantalla táctil y la eficiencia de la batería.
P10: ¿Cuál es la diferencia entre XHDD503C+ y XHDD503C+?
El XHDD503C + se basa en el estándar XHDD503C + con una mejor reducción de ruido BNR, supresión de ruido mudo, carcasa resistente para entornos extremos y un sistema de alerta de punto de falla que se acerca.Ambos modelos comparten el mismo núcleo de la tecnología de sincronización acústica magnética, precisión de 0,1m, clasificación IP65, modos de filtro y especificaciones de visualización.elegir el estándar para aplicaciones de utilidad general y contratistas.
