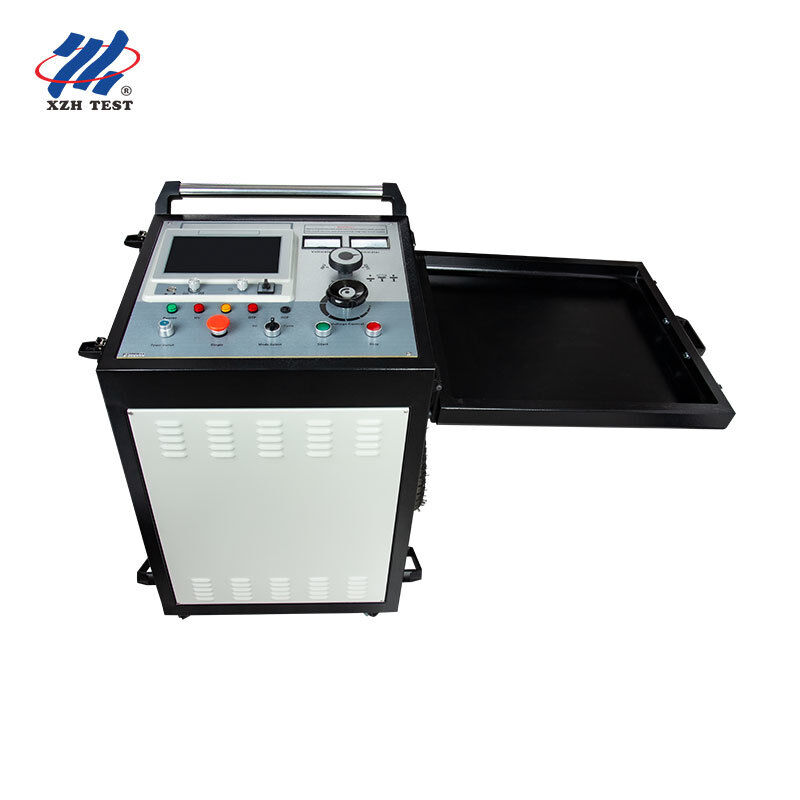

Sistema Integrado de Localización de Fallas de Cable 32kV 2048J Carro Multi-Pulso Probador TDR para Detección de Cables de 35kV| XHHV535-4TSB

Redes de distribución urbanas

Flujo de trabajo completo de localización de fallas para cables subterráneos de 35 kV y inferiores:diagnóstico de fallas mediante megohmmetro incorporado → preubicación con TDR de múltiples pulsos → localización precisa con sincronización acústica magnéticaTodo desde un sistema de tranvías.

Instalaciones industriales y subestaciones

La corriente continua soporta pruebas de voltaje de transformadores, interruptores y cables durante la puesta en marcha, además de una respuesta rápida a fallas cuando los alimentadores críticos para la producción se caen.El diseño del carrito permite una rápida reubicación entre salas de intercambio.

Sistemas ferroviarios y de metro

Localización defectuosa de los cables de señalización y de tracción a lo largo de los corredores ferroviarios.mientras el probador de TDR alimentado por batería funciona cuando la red de corriente alterna no está disponible.

Proveedores de servicios de ensayo externos

El sistema todo en uno cubre el 90% de las llamadas de servicio de campo. pulso de bajo voltaje para comprobaciones rápidas, pulso multi-8 veces para fallas complejas de alta resistencia, y almacenamiento de forma de onda integral para informes del cliente.

P: ¿Qué hace que el XHHV535-4TSB sea diferente de un generador de sobretensiones HV independiente?

El 4TSB es un sistema completo de localización de fallas de cable que combina un probador de TDR de pantalla táctil de 10,1 pulgadas con tecnología de múltiples pulsos y un generador de pulsos HV de 32kV/2048J en un solo carrito.A diferencia de los generadores independientes, se encarga de todo el flujo de trabajo desde el diagnóstico de fallas (megohmmetro incorporado) hasta la precisión de localización (TDR) sin necesidad de instrumentos separados o acopladores externos.

P: ¿Cuándo debería utilizar el método de múltiples pulsos en lugar del flashover estándar de alto voltaje?

El método de pulsos múltiples de 8 veces se recomienda para fallas de alta resistencia y flashover donde el flashover HV tradicional produce formas de onda de oscilación coseno complejas que son difíciles de interpretar.Multi-impulso extiende la duración del arco en el punto de falla y captura 8 conjuntos de forma de onda simultáneamente, proporcionando un eco de cortocircuito limpio para una medición de distancia inequívoca.

P: ¿Puede el probador TDR funcionar independientemente del generador HV?

Sí, el probador de fallas de cable TDR tiene una batería de litio incorporada de 10.4Ah que proporciona más de 5 horas de funcionamiento independiente.calibración de la velocidad de onda, y pruebas de resistencia al aislamiento (función megohmímetro) sin encender el generador HV.

P: ¿Cómo puedo elegir el nivel de voltaje/condensador adecuado para mi cable?

Seleccionar en función de la tensión nominal del cable y el tipo de falla: 8kV/64μF para cables de bajo voltaje y fallas de baja resistencia que requieren alta corriente; 16kV/16μF para cables de medio voltaje y fallas generales de fuga;32 kV/4 μF para cables de 35 kV y fallas de flashover de alta resistencia que requieren un voltaje de ruptura máximoLa conmutación en tres etapas se realiza a través de un solo botón giratorio antes de encender.

P: ¿Cuál es la garantía y el soporte postventa?

La garantía estándar es de 12 meses a partir de la entrega, que cubre los defectos de fabricación, con servicios de soporte técnico y mantenimiento de por vida.Proporcionamos diagnóstico remotoLa mayoría de las consultas reciben una respuesta en un plazo de 24 horas.

P: ¿Puedo exportar formas de onda de prueba para informes de clientes?

Sí, el probador de TDR almacena formas de onda con nombres de caracteres chinos a bordo, a través de la conexión USB y el software incluido, puede exportar archivos de forma de onda, realizar análisis detallados,generar informesEsto es particularmente valioso para los proveedores de servicios de pruebas que necesitan documentar los resultados para sus clientes.
