Identificador de Cables XHSB505B

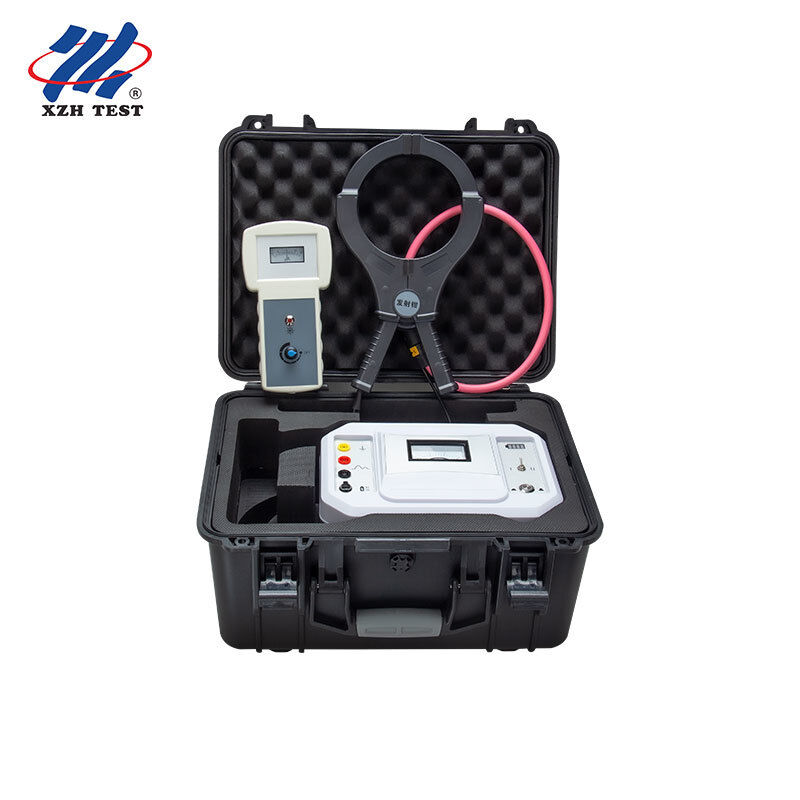

El identificador de cables está especialmente diseñado para ingenieros de cables de energía y trabajadores de la industria de la energía eléctrica para resolver problemas de identificación de cables. Su principio de funcionamiento es que el transmisor emite señales de pulso regulares aplicadas al cable a identificar, generando señales inducidas consistentes con la señal transmitida a lo largo del cable. La pinza receptora y el receptor convierten, detectan e identifican la señal, y al observar la amplitud, el número de pulsos y la polaridad mostrados en el receptor, el cable objetivo puede ser identificado entre múltiples cables en la zanja. Este producto tiene funciones de identificación de cables energizados y desenergizados, satisfaciendo las múltiples necesidades de identificación de cables en sitios de construcción de energía. Consta de un transmisor, una pinza transmisora, un receptor y una pinza receptora flexible.
Aplicaciones y Público Objetivo: Diseñado para ingenieros de cables de energía y trabajadores de la industria de la energía eléctrica que necesitan identificar cables objetivo en zanjas, conductos y bandejas de cables con múltiples cables durante trabajos de construcción, mantenimiento y reparación de energía, admitiendo identificación tanto en vivo como desenergizado.
Características Principales
Identificación de cables energizados e identificación de cables desenergizados en un solo instrumento, satisfaciendo múltiples requisitos del sitio.
El transmisor emite señales de pulso de 800Hz con nivel seleccionable I (145V) y nivel II (240V), y corriente de salida de 0 ~ 10A.
Batería de litio recargable de gran capacidad incorporada (12.6V 5200mAh) con más de 4 horas de trabajo continuo, protección contra cortocircuitos, protección contra sobrecalentamiento e indicación del nivel de batería.
Diseño de carcasa portátil de ABS; el puntero del amperímetro oscila regularmente y la luz de encendido parpadea dinámicamente al transmitir señales.
Pinza transmisora con apertura de mandíbula de φ105mm acopla señales al cable objetivo con indicación de dirección; pinza receptora flexible (bobina Rogowski) con un diámetro interior de aproximadamente 200mm adecuada para cables gruesos o conductores irregulares.
Receptor con pantalla LCD a color de 3.2 pulgadas, microprocesador de alta velocidad y algoritmo preciso, que muestra en tiempo real la amplitud de la señal, el número de pulsos, la polaridad y el resultado de la detección.
Función de calibración de señal: cuando la amplitud, el número de pulsos y la polaridad coinciden, la barra de estado muestra "Cable Objetivo"; de lo contrario, "Cable No Objetivo".
Ajuste de ganancia de 1 ~ 8 niveles, medición sin contacto, segura y rápida.
Especificaciones Técnicas
Transmisor
| Parámetro |
Especificación |
| Función |
Emite señal de pulso especial, indicación de estado de salida, indicación de batería, protección contra sobrecalentamiento, protección contra cortocircuitos |
| Fuente de Alimentación |
Batería de litio recargable de gran capacidad de 12.6V 5200mAh, más de 4 horas de trabajo continuo |
| Modo de Salida |
Conexión directa para identificación desenergizada; acoplamiento de pinza transmisora para identificación energizada |
| Frecuencia de Emisión |
Señal de pulso de 800Hz |
| Período de Pulso |
2.75s por grupo |
| Voltaje de Salida |
Nivel I: 145V; Nivel II: 240V (±10%) |
| Corriente de Salida |
0 ~ 10A (promedio instantáneo, ±10%) |
| Cables de Prueba |
Cables de pinza de cocodrilo rojos y negros, 1.5m cada uno |
| Tamaño de la Pinza Transmisora |
320 × 180 × 35 mm, mandíbula φ105mm, cable 3m |
| Tamaño del Transmisor |
268 × 193 × 100 mm |
| Temperatura de Trabajo |
-20 °C ~ 55 °C |
| Condición de Almacenamiento |
-20 °C ~ 40 °C, ≤95% HR, sin condensación |
| Cargador |
Cargador de CC de 12.6V 1A |
Receptor
| Parámetro |
Especificación |
| Función |
Identificación de cables energizados, identificación de cables desenergizados |
| Fuente de Alimentación |
Batería de litio recargable de 7.4V 2200mAh, 5 horas de trabajo continuo |
| Pantalla |
Pantalla LCD a color de 3.2 pulgadas |
| Calibración de Señal |
Calibra la señal transmitida; ganancia bloqueada después de la calibración, recalibrar para diferentes cables |
| Reconocimiento de Dirección |
La pinza transmisora, la pinza receptora y la señal cargada deben estar en la misma dirección |
| Resultado de Identificación |
Amplitud, número de pulsos y polaridad muestran "√" y la barra de estado muestra "Cable Objetivo" |
| Rango de Detección |
Desenergizado: 0 Ω ~ 2.5kΩ; Energizado: 0 Ω ~ 20 Ω |
| Ajuste de Ganancia |
1 ~ 8 niveles ajustables |
| Pinza Receptora Flexible |
Bobina Rogowski, cable de aproximadamente 2m, diámetro interior de aproximadamente 200mm |
| Tamaño del Receptor |
240 × 100 × 36 mm |
| Temperatura de Trabajo |
-20 °C ~ 55 °C, por debajo del 80% HR |
| Cargador |
Cargador de 8.4V 1A |
Preguntas Frecuentes
P1: ¿Para quién está diseñado este identificador de cables?
Está diseñado para ingenieros de cables de energía y trabajadores de la industria de la energía eléctrica que necesitan identificar cables objetivo en zanjas, conductos y bandejas de cables con múltiples cables durante trabajos de construcción, mantenimiento y reparación de energía.
P2: ¿Puede identificar cables tanto en condiciones energizadas como desenergizadas?
Sí. Admite tanto la identificación de cables energizados (cables blindados de tres núcleos mediante acoplamiento de pinza transmisora) como la identificación de cables desenergizados (conexión directa), cubriendo múltiples requisitos del sitio.
P3: ¿Cuáles son las principales especificaciones de salida del transmisor?
El transmisor emite señales de pulso de 800Hz con nivel seleccionable I (145V) y nivel II (240V), corriente de salida de 0 a 10A, alimentado por una batería recargable de 12.6V 5200mAh para más de 4 horas de trabajo continuo.
P4: ¿Cómo confirma el cable objetivo?
Cuando la amplitud, el número de pulsos y la polaridad coinciden con la señal calibrada, el receptor muestra "√" para los tres y muestra "Cable Objetivo" en la barra de estado; los cables no objetivo muestran "×" y "Cable No Objetivo".
P5: ¿Qué diferencia a este identificador de cables de un probador de cables convencional?
Combina una pinza receptora flexible (bobina Rogowski, aproximadamente 200mm de diámetro interior) para cables gruesos o irregulares, un método de detección de dirección de pulso de 800Hz, ajuste de ganancia de 1 a 8 niveles y un diseño de carcasa portátil de ABS con protección contra cortocircuitos y sobrecalentamiento.
