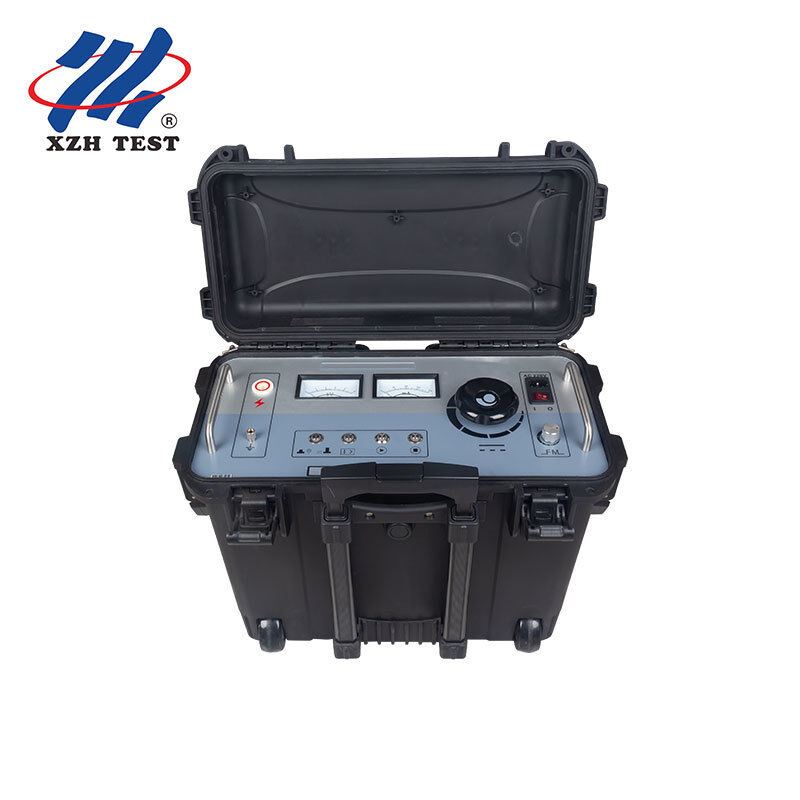

Localizador de Fallas en Camisa de Cable de 500kV XHHD523L para Pruebas de Camisa Exterior de Cables de Alta Tensión de 10kV-500kV y Localización de Fallas a Tierra

En cables de potencia XLPE de alta tensión con tensiones nominales de 110kV y superiores, la camisa exterior es la primera línea de defensa. Fabricada con material HDPE y probada en fábrica a 25kV DC/5min con corrientes de fuga tan bajas como decenas de microamperios, una camisa en buen estado ofrece décadas de protección. Pero una vez que el cable se instala en el suelo, la realidad se impone: daños por el relleno durante la instalación, penetración de termitas después de años de operación, entrada de agua en las cajas de puesta a tierra y estrés mecánico en las uniones de trifurcación degradan progresivamente la integridad de la camisa.

Cuando la camisa falla, la pantalla metálica queda expuesta a la humedad del suelo, iniciando la corrosión y eventualmente la falla de la pantalla. Los métodos tradicionales de localización de fallas — diseñados para fallas de conductor a conductor o de conductor a tierra — no pueden detectar de manera confiable estos defectos de camisa a tierra. El XHHD523L está diseñado específicamente para llenar este vacío, entregando pulsos controlados de alto voltaje a la capa de la camisa y localizando con precisión el punto de fuga utilizando el método de voltaje de paso.

El XHHD523L incluye una unidad receptora dedicada diseñada para dos métodos de detección:

El sub-marco en A se despliega a lo largo de la ruta del cable a intervalos regulares. El receptor mide el gradiente de voltaje entre las dos sondas de tierra — la amplitud y polaridad de la señal cambian a medida que el operador pasa sobre el punto de falla, localizando el defecto de la camisa con un radio de sub-metro en la superficie.

Para el rastreo de la ruta del cable y la pre-localización de fallas en camisas en áreas donde la inserción de sondas de tierra no es práctica (superficies pavimentadas, terreno rocoso), la pinza receptora se acopla inductivamente al cable, detectando variaciones en la intensidad de la señal que indican la zona de falla.

1. Enclavamiento de Arranque en Cero: El alto voltaje no se puede energizar a menos que la perilla de ajuste de voltaje esté completamente hacia la izquierda. El botón de inicio se ilumina solo cuando se confirma la posición cero — evitando la energización accidental a alto voltaje
2. Autodescarga Automática: Cuando se interrumpe la salida de alto voltaje — ya sea por el botón de parada o por interrupción de la energía — el circuito interno descarga automáticamente la carga residual a cero. No se requiere procedimiento de descarga manual
3. Protección contra Sobrecorriente: Interruptor de protección contra sobrecorriente dedicado con indicador LED azul. Cuando se activa, el sistema se dispara automáticamente si la corriente de salida excede el umbral seguro
4. Protección contra Sobretensión: El limitador de voltaje interno evita que la salida exceda la clasificación máxima de 10kV en cualquier condición de operación
5. Protección contra Sobretemperatura: El sensor térmico monitorea la temperatura interna y desactiva la salida de alto voltaje si se exceden los límites de operación seguros — crítico para uso prolongado en campo en climas cálidos
6. Carcasa Conectada a Tierra: La columna de conexión a tierra del instrumento debe conectarse a tierra de la estación antes de la operación — proporciona una referencia de seguridad verificada para todos los circuitos de protección internos
7. Monitoreo Dual de Medidores Analógicos: Los medidores independientes de kV y mA proporcionan lecturas en tiempo real e inequívocas — sin retraso en la pantalla digital ni ambigüedad bajo luz solar intensa
8. Fusible del Sistema 8A: El fusible accesible en el panel trasero proporciona protección final contra sobrecorriente para el circuito de entrada de CA

1. Evaluación del Aislamiento de la Camisa: Conecte la unidad principal a la camisa del cable. Seleccione el modo de Rigidez Dieléctrica DC (indicador rojo). Aplique 10kV DC y monitoree el medidor de mA — una corriente de fuga por debajo de decenas de microamperios confirma la integridad de la camisa
2. Confirmación de Falla: Si la corriente de fuga es elevada, la camisa tiene una falla a tierra. Anote el nivel aproximado de fuga como referencia durante la localización
3. Cambio de Modo: Presione el botón de cambio de modo — el indicador verde confirma el modo de localización. Ajuste la frecuencia de salida (0.2Hz-5Hz) según la longitud del cable y la profundidad de enterramiento
4. Localización por Voltaje de Paso: Despliegue el marco en A a lo largo de la ruta del cable. El microamperímetro del receptor mostrará un aumento de la intensidad de la señal al acercarse a la falla, una inversión de la aguja al pasarla y un nulo en la ubicación exacta de la falla
5. Marcar y Reparar: Marque la ubicación localizada en la superficie. El defecto suele ser accesible dentro de una excavación dirigida de 1 metro — en comparación con decenas de metros de zanja sin localización previa
6. Verificación Posterior a la Reparación: Después de la reparación de la camisa, repita la prueba de rigidez dieléctrica DC para confirmar la restauración de la integridad de la camisa antes de volver a energizar el cable
