XHGX501C1

Este detector de tuberías integrado de alto rendimiento realiza el rastreo de tuberías, la identificación de cables y la localización de fallas con una medición precisa de la profundidad. Equipado con un transmisor, un receptor, pinzas amperimétricas, cables de prueba y un marco en A opcional, adopta tecnología antiinterferencias de filtrado múltiple para la detección sin zanjas de cables y tuberías metálicas subterráneas. Ideal para inspección, mantenimiento, construcción municipal e ingeniería eléctrica de tuberías, es un equipo indispensable para los equipos de mantenimiento de tuberías.

Características del producto

• El dispositivo está equipado con múltiples frecuencias de detección activa e integra cuatro tipos de modos de salida de señal, lo que le permite adaptarse a diversos escenarios de inspección in situ.
• Equipado con múltiples modos de visualización, admite el cálculo de la profundidad de enterramiento con método dual, ofrece una profundidad de detección máxima de 20 metros y distingue eficazmente la interferencia de señal de tuberías paralelas.
• Equipado con una bobina Rogowski flexible de gran diámetro, permite el almacenamiento previo por lotes de veinte conjuntos de parámetros de calibración de cables y emplea un método de verificación dual para identificar el cable objetivo, mitigando así los riesgos de seguridad.
• Cuando se combina con el marco en A opcional, utiliza el método de voltaje escalonado para identificar con precisión varios tipos de fallas de conexión a tierra de tuberías subterráneas.
• Utilizando una arquitectura de muestreo digital de banda estrecha y filtrado digital de múltiples etapas, suprime eficazmente la frecuencia industrial y la interferencia electromagnética armónica, asegurando un rendimiento de detección estable incluso en entornos complejos.
• La unidad viene equipada con un conjunto completo de accesorios de inspección estandarizados, admite operaciones sin zanjas y cubre todo el espectro de inspecciones y mantenimiento de redes de tuberías.
• La unidad de transmisión admite una salida de potencia de 15 W con nueve niveles ajustables y una salida máxima de 300 V en modo de conexión directa, con adaptación de impedancia totalmente automática, así como protección contra sobrecargas y cortocircuitos.
• Cuenta con detección de interferencias de frecuencia de barrido incorporada; admite el cambio entre chino e inglés, así como brillo de pantalla personalizable y duración del modo de espera; Fácil de mantener y cuenta con una interfaz fácil de usar.

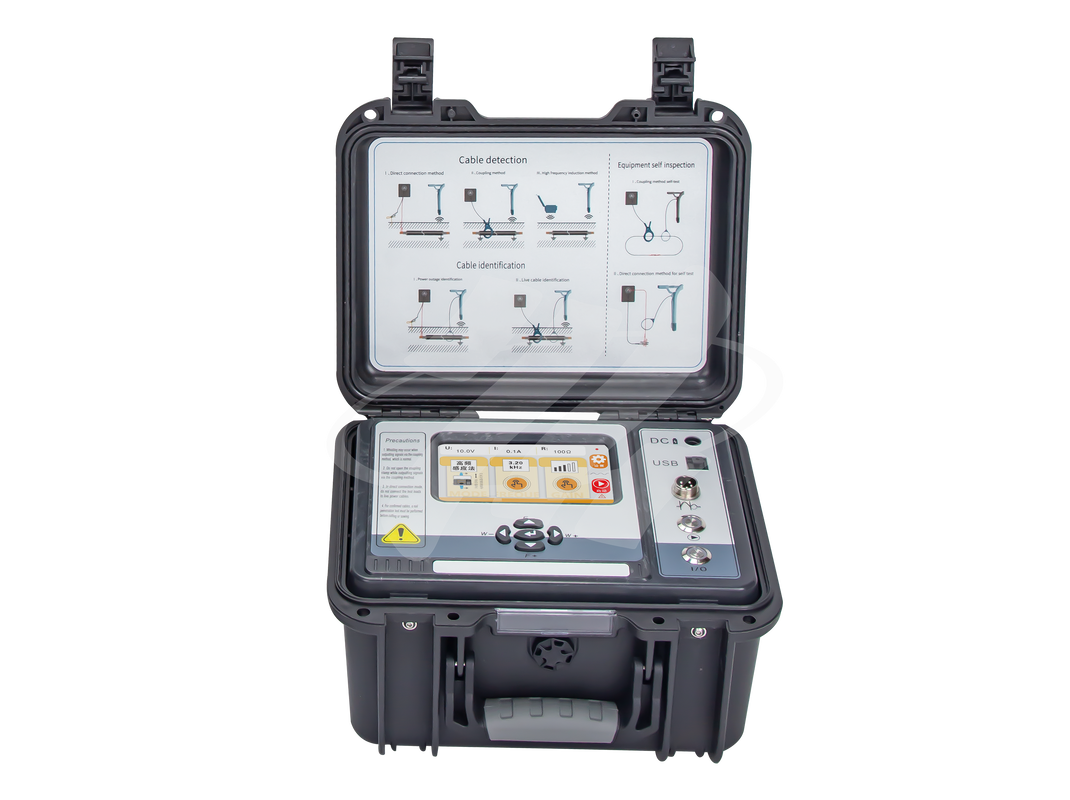

Estructura del producto

                 1, puerto de carga CC del transmisor7, receptor USB y puerto de carga

2, puerto USB del transmisor8, puerto de salida de señal del receptor

3, puerto de salida del transmisor9, pantalla LCD del receptor

4, botón de inicio de prueba del transmisor10, botones del receptor

5, interruptor de alimentación del transmisor               11, manija del receptor

6, botones del transmisor                12, altavoz receptor
