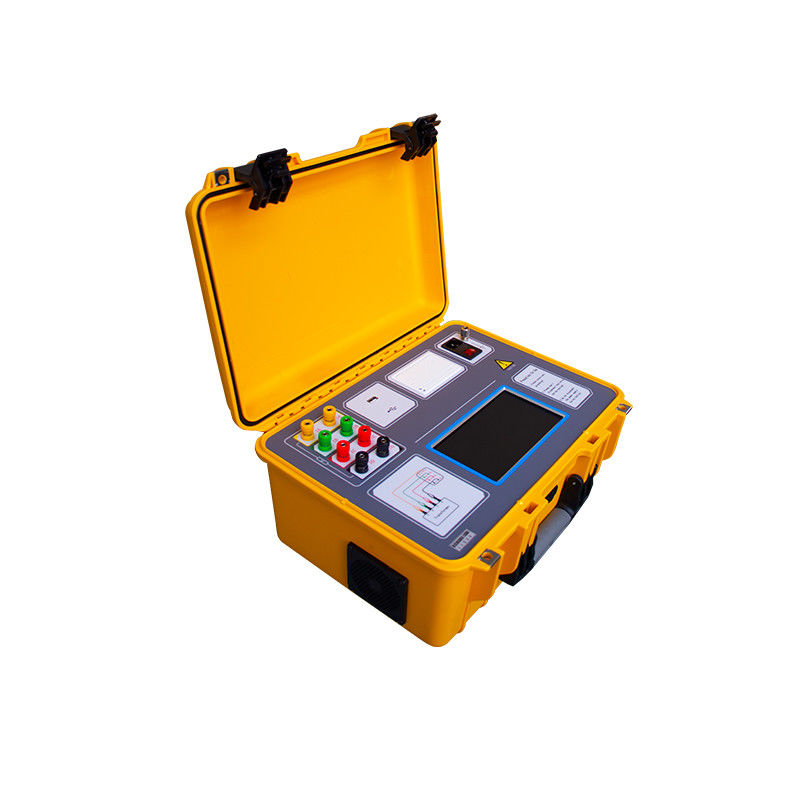

Medidor de resistencia a la bobina de un solo transformador de tres fases de 20 A de corriente continua
Descripción
Para el sistema de energía, el transformador es el equipo central del sistema, por lo que el funcionamiento a largo plazo y confiable del transformador está relacionado con la estabilidad y fiabilidad de todo el sistema.
La resistencia de CC del transformador es un elemento de prueba obligatorio para productos semiacabados, pruebas de fábrica de productos terminados, instalación,Pruebas de entrega y pruebas preventivas del departamento de energía en la fabricación de transformadoresPuede detectar eficazmente la selección de materiales, soldadura, partes de conexión sueltas, hebras faltantes, cables rotos, etc. de la bobina del transformador. Defectos y peligros ocultos después de la operación.Para satisfacer la necesidad de una medición rápida de la resistencia del transformador en CC, nuestra empresa utilizó sus propias ventajas técnicas para desarrollar un transformador DC tester de resistencia Este instrumento es una nueva generación de probador rápido que integra prueba de tres fases (Yn, Y,△) y función de desmagnetizadoEs un dispositivo ideal para medir la resistencia de corriente continua de los grandes transformadores de potencia.Función de menú chino, operación sencilla e intuitiva, velocidad de prueba rápida, alta precisión y amplio rango.

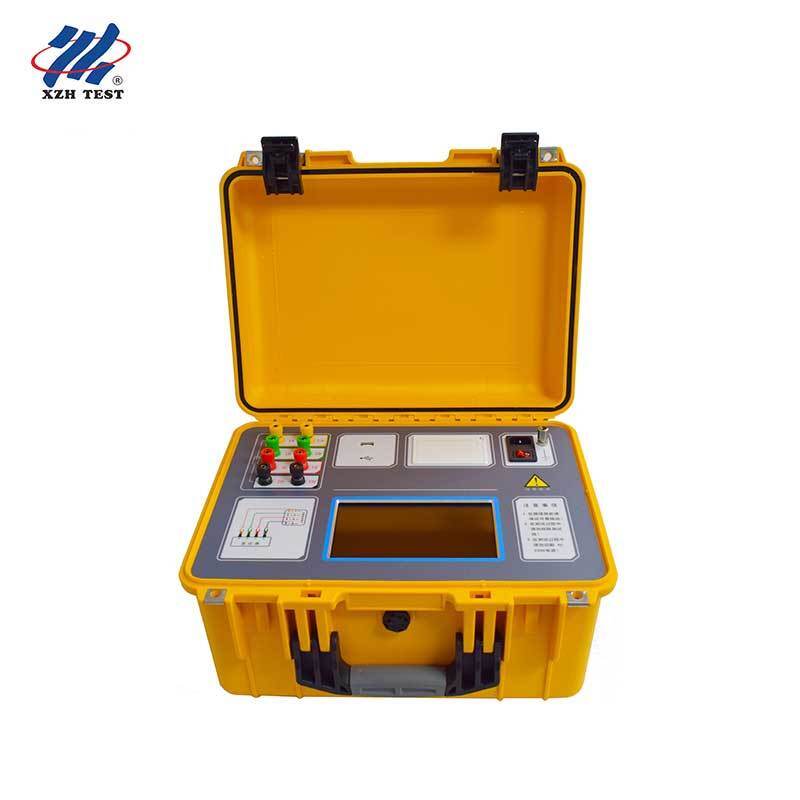

Introducción del panel
|
Conecte al transformer de alto voltaje.
|
- Diagrama de cableado de ensayo
|
- Escrín táctil capacitivo.
Tamaño de la pantalla 7.0 pulgadas; resolución 1024 × 600.
|
|
|
|
El instrumento debe estar conectado a tierra de manera fiable, pudiendo haber pintura o óxido en el punto de conexión a tierra, que debe eliminarse.
|
- Lámina de encendido/apagado
Enciende el interruptor de alimentación durante unos 2 segundos para arrancar.
|
|
Imprima los resultados de las pruebas.
|
|
Se utiliza una unidad flash USB externa para almacenar los datos de prueba; utilice una unidad flash USB en formato FAT o FAT32; durante el proceso de almacenamiento, está estrictamente prohibido retirar la unidad flash USB.
|
Especificación técnica
| Corriente de salida |
Fase única |
20A, 10A, 5A, 1A,0.1A |
| Tres fases |
10A+10A,5A+5A,1A+1A,0.1A+0.1A |
| Rango de medición |
Fase única |
20 Un nivel de 0,5 mΩ1 Ω
10 Un nivel 1,0mΩ2 Ω
5 Un nivel de 10 mΩ4 Ω
1 Un nivel de 0,1Ω20Ω
0.1A nivel 2.0Ω 200Ω
|
| Tres fases |
La velocidad de transmisión de 10A + 10A es de 0,5 mΩ ~ 0,8 Ω
5 A + 5 A nivel 10 mΩ ~ 1,6 Ω
1 A + 1 A nivel 0,1 Ω ~ 8,0 Ω
0.1A+0.1A engranaje 2.0 Ω ~ 80 Ω
|
| Precisión |
± (lectura × 0,2% + 2 palabras) |
| Fuente de alimentación |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
| Temperatura de funcionamiento |
-10°C ∼50°C |
| Humedad relativa |
< 90%, sin condensación |
| Volumen del instrumento |
Se trata de un dispositivo de control de velocidad. |
| Peso del instrumento |
9 kg de peso |
