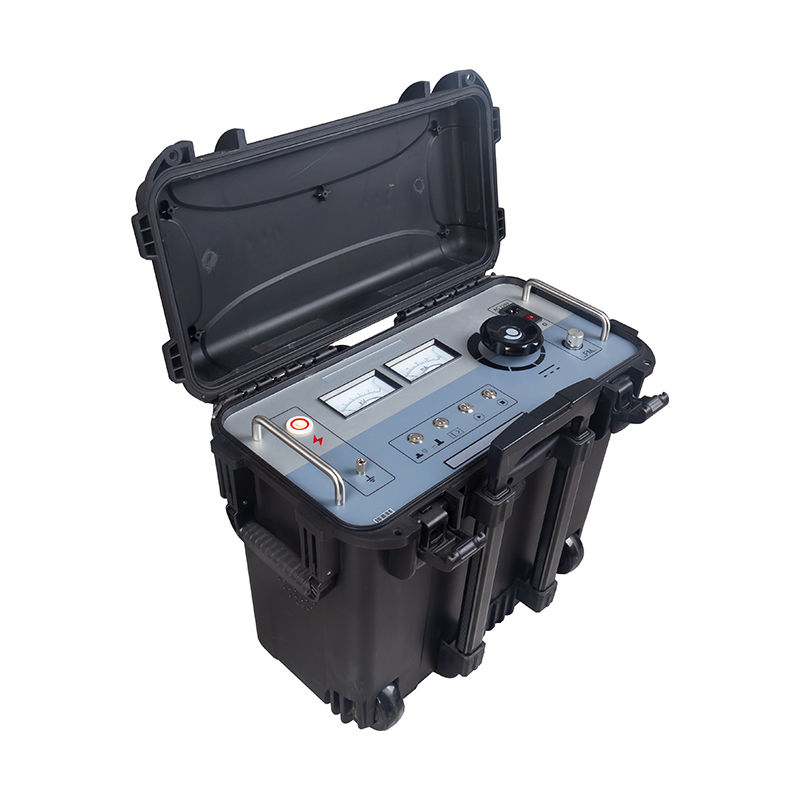

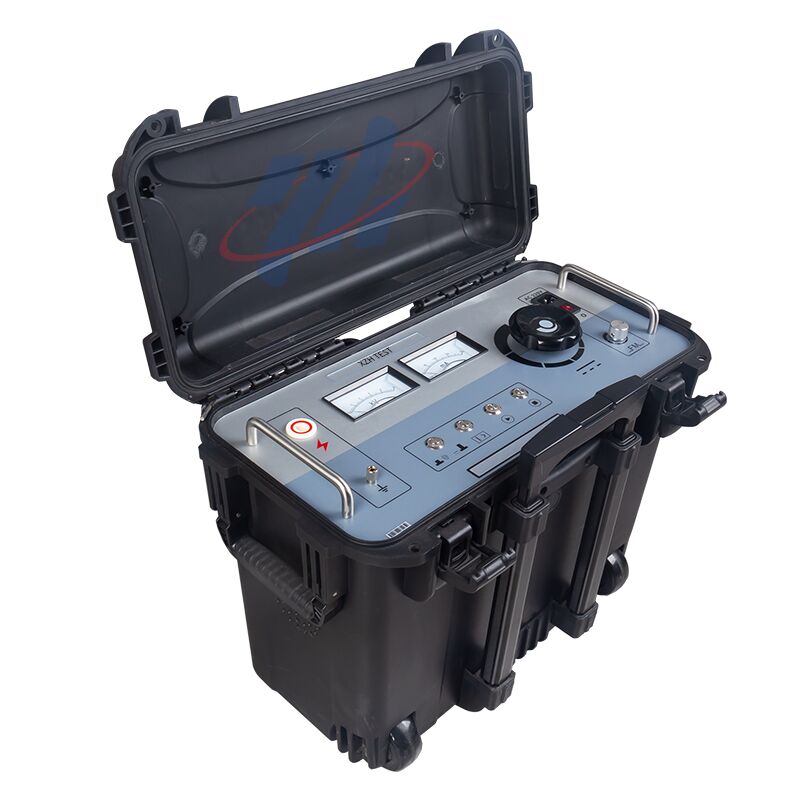

Localizador de fallas en la cubierta exterior del cable para sistemas de interconexión transversal XHHD523L Modelo: XHHD523L 10kV 500kV + Diagnóstico de envase
Diseñados para:Administradores de activos de transmisión, contratistas de puesta en marcha de EPC, ingenieros de sistemas de cables HV, especialistas en cajas de enlace cruzado
Valor básico:Verify sheath integrity and cross-interconnection systems on EHV cable circuits — from link box diagnostics to step voltage fault pinpointing — in a single portable instrument compliant with GB50150-2006.
El desafío de las interconexiones
En los cables de alto voltaje de un solo núcleo de 110 kV o más, la vaina metálica actúa como un escudo electrostático y una trayectoria de retorno de corriente de falla.estas envolturas se configuran en arreglos de enlace cruzado a través de cajas de enlace a intervalos regulares a lo largo de la ruta del cable, normalmente cada 500-1000 metros para un ciclo de transposición completo.Cada caja de enlace conecta las envolturas trifásicas en un patrón de rotación específico, con limitadores de tensión de sobretensiones (SVL) instalados para proteger el aislamiento de la envoltura durante eventos de sobrevolución transitorios.
¿Quién necesita el XHHD523L?
| Perfil del usuario |
Se atiende una necesidad crítica |
| Gerenciadores de activos de transporte |
Gestión de una cartera de circuitos de cable de 110 kV-500 kV en múltiples subestaciones. The XHHD523L provides standardized sheath condition data for asset health indexing — identifying which circuits need intervention before sheath degradation escalates into a screen-to-ground fault requiring an unplanned outage. |
| Contratistas encargados de la EPC |
Pruebas de entrega de los sistemas de cable recién instalados según GB50150-2006. The XHHD523L performs both the mandatory 10kV/1min DC withstand test on the outer sheath AND provides immediate fault pinpointing if the sheath fails — eliminating the back-and-forth between separate test and location instruments during the commissioning window. |
| Ingenieros de sistemas de enlace cruzado |
Diagnóstico de la caja de enlace y la integridad SVL en circuitos de cable en servicio Inyectando señales de prueba en segmentos específicos de la vaina y midiendo la respuestael XHHD523L ayuda a distinguir entre un fallo genuino de la chaqueta exterior y un SVL degradado o una caja de enlace penetrada por el agua. |
| Equipos de la EPC para las energías renovables |
Las granjas solares a gran escala y los cables eólicos en alta mar involucran kilómetros de circuitos de colectores enterrados de 33-220 kV.Las fallas de la envolvente introducidas durante la colocación o el relleno de cables deben localizarse y repararse antes del plazo de entrega del proyecto.El cambio de modo de una tecla del XHHD523L permite al equipo de puesta en marcha pasar de la prueba de resistencia a la ubicación de falla sin reconfigurar la configuración de prueba. |
Especificaciones técnicas
| Parámetro |
Especificación |
| Potencia de entrada |
Las emisiones de gases de efecto invernadero de los sistemas de combustión renovable se calcularán en función de las emisiones de gases de efecto invernadero de los sistemas de combustión renovable. |
| Voltado de salida |
0·10 kV CC (onda cuadrada, ajustable en continuo) |
| Corriente de salida |
0200 mA |
| Capacidad de producción |
2 kVA |
| Rango de frecuencia |
0.2 Hz 5 Hz (ajustable de forma continua en el modo de localización) |
| Cables aplicables |
Cables de alimentación de un solo núcleo y de tres núcleos de 10 kV/500 kV |
| Modos de ensayo |
Localización de fallos (voltura de paso) / resistencia a la corriente continua con indicadores LED (rojo = resistencia, verde = localización) |
| Normas de cumplimiento |
Requisitos de ensayo de los sistemas de interconexión cruzada de la norma GB50150-2006 (ensayo de entrega de la envoltura exterior del cable y ensayo preventivo) |
| Protecciones de seguridad |
Bloqueo de arranque en posición cero, descarga automática en el momento de detenerse (HV cae a cero automáticamente), protección contra sobrecorriente/supertensión/supertemperatura, interruptor de protección contra sobrecorriente con indicador LED azul |
| Muestra |
Dos medidores analógicos (voltímetro kV + amperiómetro mA) con lecturas claras en tiempo real en todas las condiciones de iluminación |
| Dimensiones del paquete |
64 * 42 * 70 cm |
| Peso bruto |
48 kg de peso |
| Marca y origen |
Se trata de una prueba de XZH / Xi'an, Shaanxi, China. |
| Certificación |
CE, ISO |
Sistema de recepción ️ Métodos de seguimiento de tensión de paso y de señal
| Control del receptor |
Función |
| Microamperiómetro |
Indica la magnitud y la polaridad de la señal. La dirección de desviación de la aguja confirma si el operador se está acercando o ha superado el punto de falla durante la medición de la tensión de paso. |
| Entrada de la señal |
Acepta la conexión desde el soporte del marco A (método de voltaje paso a paso) o la abrazadera del receptor (seguimiento de señal inductiva para superficies pavimentadas) |
| Ajuste cero |
Calibra la línea de referencia en el modo I (modo amplificado) para la detección constante de fallas en entornos de señal débil, como cables profundamente enterrados o condiciones de suelo de alta resistencia |
| Ajuste de la sensibilidad |
Control de la amplitud de la señal de entrada: aumento para cables profundos, disminución para instalaciones poco profundas o señales fuertes para mantener la legibilidad del medidor |
| Cambiador de modo (I / 0 / II) |
Modo I:Modo amplificado para señales débiles (A-frame + sujeción soportada).Modo II:Modo directo para señales fuertes (sólo A-frame, evita el amplificador interno).0:Posición de apagado |
Ventaja de campo No hay área ciega:A diferencia de los localizadores de fallos de cable basados en TDR que tienen una zona muerta de medición cerca del terminal de prueba, el método de voltaje paso XHHD523L tiene un área ciega cero. It can locate sheath faults immediately adjacent to the cable termination point — a capability critical for commissioning tests where sheath damage often occurs near the termination during cable gland installation.

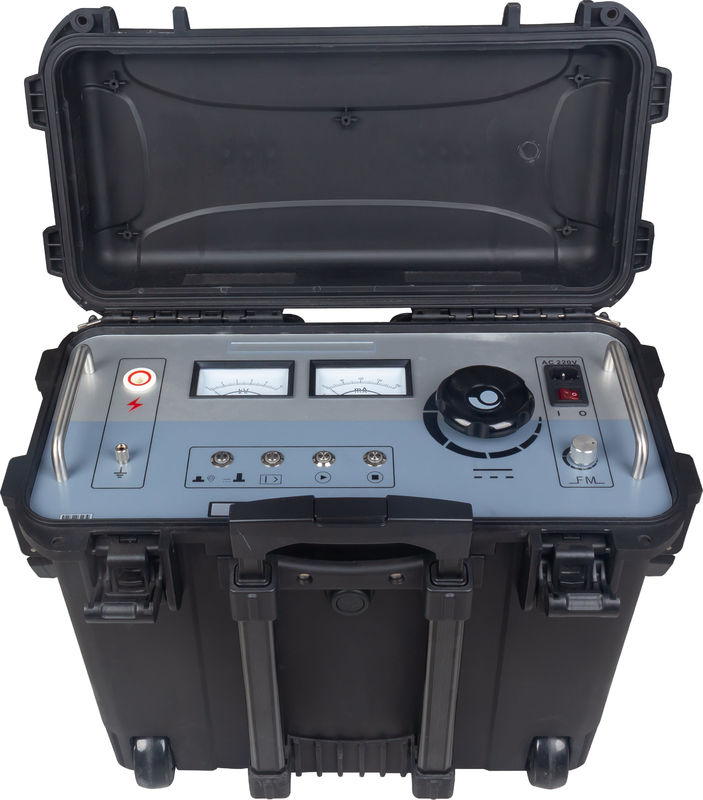

Control del panel Secuencia de operación lógica
El panel frontal XHHD523L está dispuesto en un flujo de operación de izquierda a derecha, minimizando el error del operador durante el despliegue de campo:
Terminal de salida de HV:Conexión de salida de alta tensión de corriente continua dedicada para la envolvente del cable sometida a ensayo
el valor de la presión de la corriente de corriente:Indicación de salida de alta tensión en tiempo real
El mA Ammeter:Monitoreo de la corriente de salida: esencial para detectar fugas anormales durante los ensayos de resistencia
Fusiles del sistema:Fusiles de alimentación de 220 VAC, sustituibles por el usuario a través de una toma externa
Entrada de energía de CA:Enchufe IEC para el suministro de instrumentos de 220 VAC
Interruptor de energía:I = alimentación por CA, 0 = apagado
Ajuste de la frecuencia:Ajusta la frecuencia de salida del pulso en el modo de localización (rango de 0,2 Hz a 5 Hz)
Regulación de voltaje:El arranque en posición cero debe estar completamente en sentido contrario a las agujas del reloj (el botón de arranque se ilumina) antes de que HV pueda ser energizado.
Botón de parada HV:Corta la salida HV y activa la descarga automática del condensador.
Botón de inicio HV:Solo es eficaz cuando el ajuste de voltaje está en posición cero (el botón está iluminado).
Interruptor de protección contra sobrecorriente:LED azul encendido = protección contra sobrecorriente activa, LED apagada = protección desactivada
Botón de cambio de modo:LED rojo = modo de tensión resistente, LED verde = modo de localización de fallas.
Columna de puesta a tierraEl punto de puesta a tierra del instrumento must debe estar conectado a una estación de tierra verificada antes de la operación.
Flujo de trabajo de ensayo del sistema de interconexión cruzada
Aislar y preparar:Desactiva el circuito del cable y abre las cajas de enlace en ambos extremos del segmento en prueba.Esto aísla la sección de la vaina para la evaluación individual, esencial porque un segmento sano interconectado puede enmascarar una falla en un segmento adyacente
Identificación del segmento:En cada cuadro de enlace accesible, identifique el segmento de envoltura a probar.
Prueba de resistencia a la corriente continua:Conecte el XHHD523L al segmento aislado de la vaina. En el modo de resistencia (LED rojo), aplique 10kV DC por GB50150-2006.
Evaluación de las fallas:Si la prueba de resistencia pasa (fuga dentro de la especificación), registrar el resultado y proceder al siguiente segmento.
Cambiador de modo y punto de localización:Cambiar al modo de localización (LED verde). Inyectar la señal de onda cuadrada de 0-10 kV a la frecuencia óptima para la longitud del cable.Despliegue el receptor de A-frame a lo largo de la ruta del cable entre las cajas de enlace. El microampereómetro del receptor lo guía a la posición exacta de la falla
Excavación y reparación:El método de voltaje escalonado suele identificar el defecto dentro de un radio de 1 metro.y repetir el ensayo de resistencia de CC para verificar la restauración
