Descripción del producto

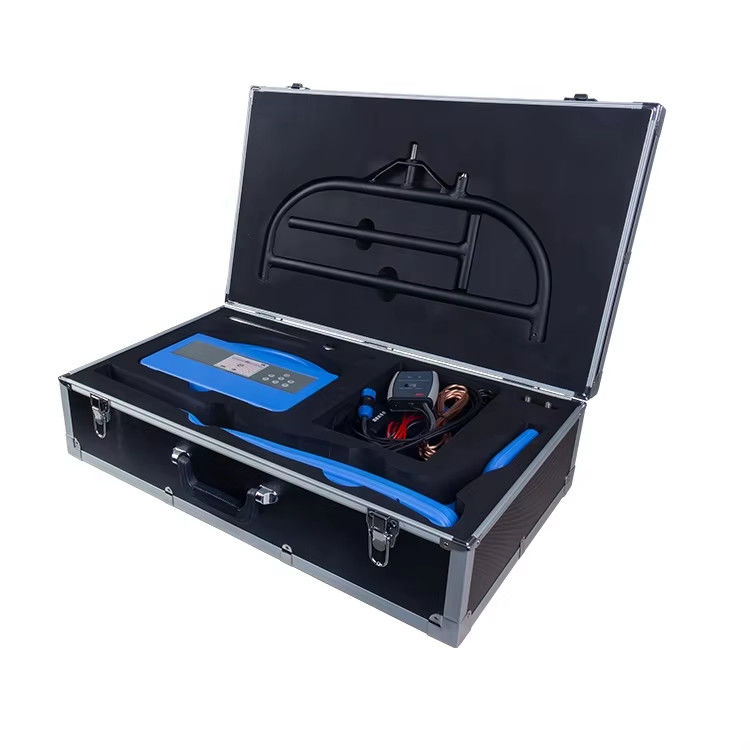

El localizador de tuberías de cable subterráneo XHGX507B ha sido utilizado por miles de usuarios en la prueba de cables de alimentación y tiene una gran reputación en el campo. Utilizamos los últimos conceptos para desarrollar el localizador de tuberías XHGX507B, especialmente para la localización rápida y precisa de fallas de aislamiento cable-tierra, (cargado) para encontrar la ruta, la localización de profundidad, la identificación del cable.
Características
1. Visualización de brújula y dirección: muestra visualmente la dirección de la tubería y las direcciones izquierda y derecha.
2. Mida la dirección de la corriente para eliminar la interferencia de las líneas cercanas (frecuencias parciales).
3. Medición de profundidad y corriente.
4. Procesamiento de muestreo digital de alta precisión: estable y confiable, sensibilidad ultra alta, banda de paso de recepción extremadamente estrecha, fuerte capacidad antiinterferente, y puede suprimir completamente la interferencia de frecuencia de alimentación y armónicos de cables y tuberías adyacentes en funcionamiento.
5. Detección de cables en funcionamiento: pinzas de transmisión de alto rendimiento, acoplando y emitiendo señales al cable en funcionamiento en la mayor medida.
6. Identificación de cable/tubería: La pinza (accesorio opcional) es conveniente y fácil de usar, y el resultado de la identificación se da claramente; se puede usar cuando es inconveniente usar la pinza.
7. Búsqueda de fallas a tierra: Use el marco en A (opcional) para ubicar el punto dañado de la tubería a la aislamiento a tierra, y la flecha indica la dirección del punto de falla.
8. Múltiples frecuencias de detección: detección activa y detección pasiva.
9. Múltiples modos de salida de señal del transmisor: salida de conexión directa, acoplamiento de pinza e inducción.
10. Salida de potencia del amplificador digital del transmisor, coincidencia automática de impedancia y protección automática.
11. Batería de iones de litio de gran capacidad incorporada, apagado automático bajo voltaje, apagado automático (receptor) sin operación durante mucho tiempo.
12. El gabinete es hermoso y firme, ligero y portátil.
| XHGX507B |
Localizador de cable/tubería metálica subterránea |
Puede seleccionar 50Hz o 60Hz
Parámetros del producto
Especificaciones del transmisor:
1. Modo de salida: salida de conexión directa, inducción, acoplamiento de pinza.
2. Frecuencia de salida: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 12KHz, 33kHz, 82kHz, 200kHz.
3. Potencia de salida: máximo 10W, ajustable en 10 niveles, coincidencia automática de impedancia en tiempo real.
4. Voltaje de salida de conexión directa: hasta 200Vpp.
5. Protección contra sobrecarga y cortocircuito.
6. Interfaz hombre-máquina: pantalla de cristal líquido de matriz de puntos de 320 × 240.
7. Batería incorporada: 6 baterías de iones de litio 18650, nominal 12,6 V, 4,2 Ah.
Especificaciones del receptor:
1. Modo de entrada: bobina de recepción incorporada, pinza de identificación (opcional), marco A de verificación de fallas (opcional).
2. Frecuencia de recepción:
Frecuencia de detección: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 33kHz, 65kHz, 82kHz, 131kHz, 200kHz.
Frecuencia de detección pasiva de frecuencia de alimentación: 50Hz/60Hz.
3. Modo de detección de tuberías: método de pico amplio, método de pico estrecho, método de valle de sonido, método de valle de pico.
4. Modo de identificación de cable: pinza (opcional) identificación inteligente y medición de corriente.
5. Interfaz hombre-máquina: pantalla de cristal líquido de matriz de puntos de 480 × 272.
6. Batería incorporada: 4 baterías de iones de litio 18650, nominal 4,2 V, 8,2 Ah.
7. Precisión de posicionamiento: profundidad 0-3 m (±5%), profundidad 3-12 m (±10%)
8. Precisión de medición de profundidad: visualización de tres dígitos, la profundidad máxima se puede medir hasta 12 metros
9. Precisión de medición de corriente: 1Ma
10. Distancia máxima de detección: El cable con buen aislamiento en el método de conexión directa puede alcanzar hasta 15KM
Otros
1. Volumen: transmisor 320 × 240 × 90 mm, receptor 670 × 128 × 310 mm.
2. Calidad: 1,9 kg para el transmisor y 1,4 kg para el receptor.
3. Cargador: entrada CA100~240V, 50/60Hz, salida CC4,2V-1A, salida CC12,6V-1A.
4. Condiciones de funcionamiento: temperatura: -10°C-40°C, humedad 5-90%HR, altitud <4500m.
