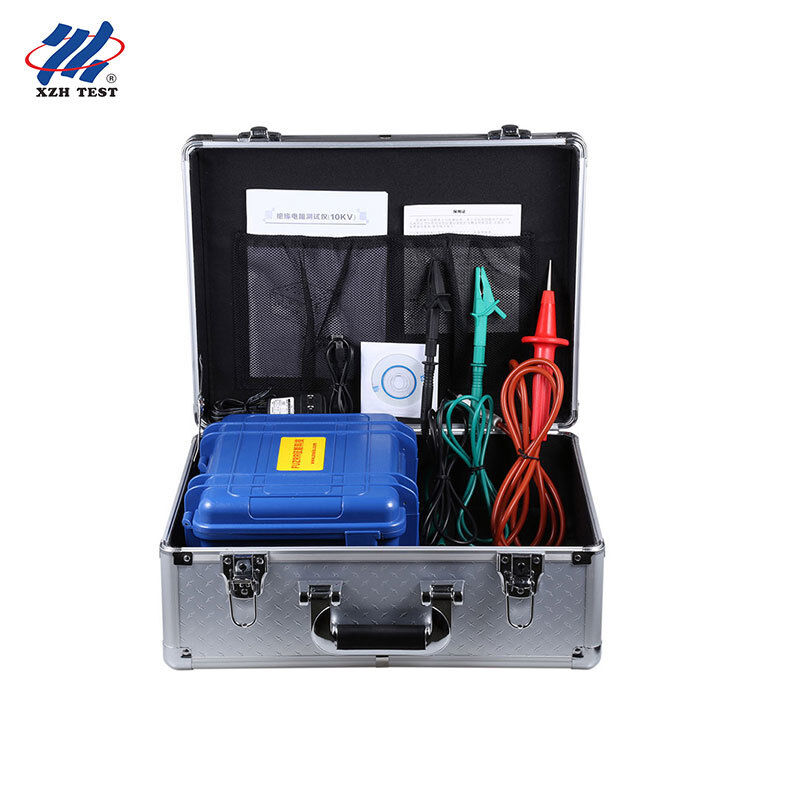

XHMR-10KVA Probador Digital de Resistencia de Aislamiento | Localizador de Fallas de Cable
El XHMR-10KVA es un probador digital portátil de alta tensión de resistencia de aislamiento (megóhmetro) diseñado para medir la resistencia de materiales aislantes, así como la resistencia de aislamiento de transformadores, motores, cables y otros equipos eléctricos. Con seis voltajes de prueba seleccionables de hasta 10kV, un rango de medición de 0.01MΩ a 35TΩ, una función de salida de voltaje escalonado, pruebas DAR / PI y almacenamiento a bordo de 500 grupos con transferencia USB, brinda diagnóstico de aislamiento de grado de laboratorio en el campo en un instrumento de 2.75kg.
Diseñado para: Talleres de servicio y rebobinado de motores, equipos de revisión de generadores y bombas, electricistas de instalaciones industriales, empresas de instalación y mantenimiento de ascensores y HVAC, y equipos de O&M de energía eólica o solar que necesitan verificar la integridad del aislamiento de motores, generadores, cables y aparamentas de hasta 10kV en el sitio.
Especificaciones Clave
| Parámetro |
Especificación |
| Modelo |
XHMR-10KVA |
| Funciones de Prueba |
Resistencia de aislamiento, voltaje, corriente continua, capacitancia |
| Voltaje Nominal |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| Rango de Resistencia de Aislamiento |
0.01MΩ – 35TΩ (resolución 0.01MΩ) |
| Rango de Voltaje DC |
0 – 1000V (resolución 0.1V) |
| Rango de Voltaje AC |
0 – 750V (resolución 0.1V) |
| Rango de Corriente DC |
0.1nA – 6mA (resolución 0.1nA) |
| Rango de Capacitancia |
10nF – 50μF (resolución 10nF) |
| Corriente de Cortocircuito de Salida |
≥6mA |
| Salida de Voltaje |
Ajuste de voltaje escalonado, múltiples niveles seleccionables |
| Relación de Absorción / Índice de Polarización |
Soportado (DAR / PI) |
| Almacenamiento de Datos |
500 grupos |
| Pantalla |
LCD grande de 4 bits, retroiluminación de pantalla gris, 108 × 65 mm |
| Interfaz USB |
Carga, guardado e impresión de datos a través de software de PC |
| Fuente de Alimentación |
Batería recargable de 12V |
| Apagado Automático |
15 minutos de inactividad |
| Rigidez Dieléctrica |
AC 3kV / 50Hz durante 1 minuto |
| Temperatura / Humedad de Trabajo |
-10°C a +50°C, <85%HR |
| Temperatura / Humedad de Almacenamiento |
-15°C a +55°C, <90%HR |
| Normas de Seguridad |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Características Principales
Las funciones de protección contra cortocircuitos, sobrecargas y bajo voltaje de batería mantienen las pruebas de campo seguras.
Soporta pruebas de aislamiento, relación de absorción (DAR), índice de polarización (PI) y modos de prueba rápida.
Muestra el voltaje residual al finalizar las pruebas para un manejo más seguro del objeto de prueba.
El ajuste de voltaje escalonado genera múltiples niveles de voltaje seleccionables, por lo que un instrumento cubre un rango más amplio de requisitos de prueba de aislamiento.
Interfaz USB con función de carga de batería de litio incorporada para transferencia de datos in situ.
Se apaga automáticamente después de un período de inactividad para proteger la batería.
Salida de Voltaje Escalonado y Niveles de Voltaje Nominal
Ajuste de Voltaje Escalonado
El instrumento utiliza una función de ajuste de voltaje escalonado, por lo que puede generar varios niveles de voltaje distintos en lugar de un solo voltaje fijo. Esto permite que un probador cubra un rango más amplio de requisitos de prueba de aislamiento sin cambiar de instrumento.
Seis Niveles de Voltaje Nominal
Los voltajes de prueba nominales de 250V, 500V, 1000V, 2500V, 5000V y 10kV son seleccionables, lo que permite realizar pruebas de aislamiento desde equipos de control de bajo voltaje hasta motores, transformadores y cables de media tensión.
Diagnóstico de Aislamiento DAR y PI
Más allá de una sola lectura de resistencia, el probador calcula la relación de absorción (DAR) y el índice de polarización (PI) para detectar humedad, contaminación y envejecimiento en el sistema de aislamiento.
Preguntas Frecuentes
P1: ¿Para quién está diseñado el probador de resistencia de aislamiento XHMR-10KVA?
Está hecho para talleres de servicio y rebobinado de motores, equipos de revisión de generadores y bombas, electricistas de instalaciones industriales, empresas de instalación y mantenimiento de ascensores y HVAC, y equipos de O&M de energía eólica o solar que deben verificar la integridad del aislamiento de motores, generadores, cables y aparamentas de hasta 10kV en el sitio.
P2: ¿Qué voltajes de prueba y rango de medición ofrece?
Ofrece seis voltajes de prueba nominales de 250V, 500V, 1000V, 2500V, 5000V y 10kV, y mide la resistencia de aislamiento de 0.01MΩ hasta 35TΩ con una resolución de 0.01MΩ.
P3: ¿Soporta pruebas de voltaje escalonado e índice?
Sí. El instrumento cuenta con una función de ajuste de voltaje escalonado que genera múltiples niveles de voltaje distintos, y también soporta pruebas de relación de absorción (DAR) e índice de polarización (PI) para un análisis más profundo del estado del aislamiento.
P4: ¿Cómo se almacenan y transfieren los datos de medición?
Se almacenan hasta 500 grupos de mediciones a bordo, y una interfaz USB con software de monitoreo de PC permite a los ingenieros cargar, guardar e imprimir los registros directamente.
P5: ¿Qué normas de seguridad y protección cumple?
Cumple con IEC61010-1, IEC1010-2-31 e IEC61557-1/5, tiene clasificación IEC60529 (IP54) con CAT III 300V y grado de contaminación 2, y soporta AC 3kV/50Hz durante 1 minuto con una resistencia de aislamiento de la carcasa de al menos 50MΩ.
Para otros modelos de voltaje, accesorios o la hoja de especificaciones completa, contáctenos.
