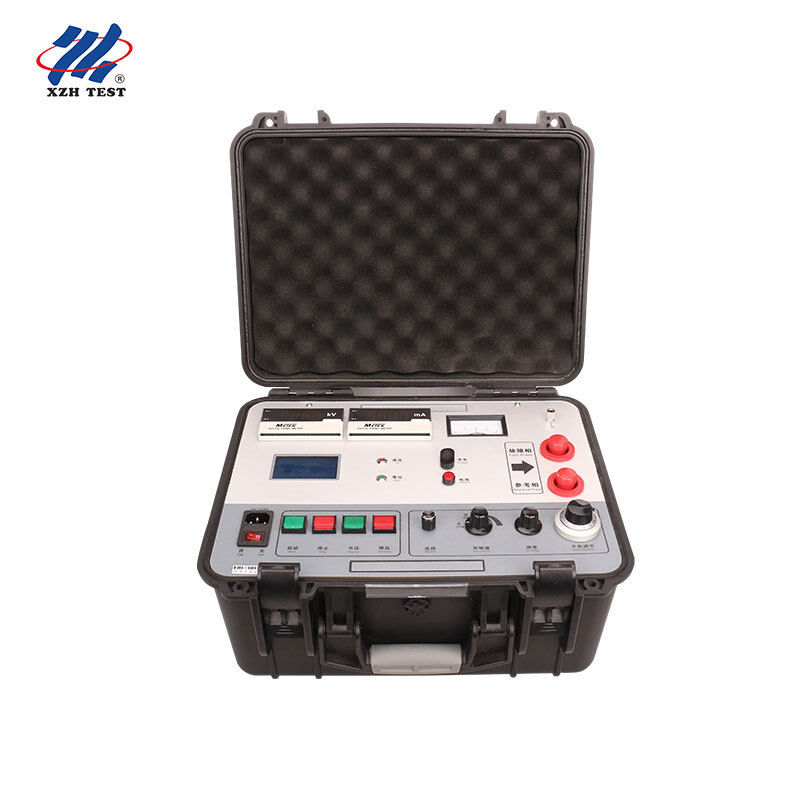

Probador de fallas en la cubierta exterior de cables de alimentación de 7500V con método de puente HV para ubicación precisa de averías de aislamiento| XHHG521A

El XHHG521A es un localizador de fallas de precisión de la envolvente del cable diseñado en torno al principio del puente MURRAY,Diseñado para redes de distribución y transmisión de energía donde la identificación precisa de los defectos de aislamiento de la envolvente exterior es crítica para la fiabilidad del sistemaEl instrumento localiza los puntos de ruptura en todos los tipos de cables y cables.incluidos los puntos de defecto previos a la avería que presentan bajos valores de resistencia al aislamiento pero que aún no se han manifestado como fallos que afectan al servicio bajo tensión de funcionamiento normal.

En su núcleo, el XHHG521A emplea un regulador de voltaje eléctrico emparejado con un transformador de tipo R para generar una fuente de corriente constante de alto voltaje estabilizada.El operador controla la salida de voltaje a través de la interfaz de botónEl punto de equilibrio del puente es indicado por un galvanómetro de centro cero.y el instrumento calcula automáticamente la distancia de falla después de que el operador introduzca la longitud de cable conocidaTodos los controles operativos y la lectura de la distancia de falla están centralizados en el panel frontal para un flujo de trabajo intuitivo para un solo operador.

Principio del puente Murray con fuente de alta tensiónEl método de puente mide la relación de resistencia entre el punto de falla y los extremos del cable bajo excitación de corriente constante de alto voltaje.mantiene una sensibilidad total a lo largo de toda la longitud del cable sin zona ciega cercana y sin atenuación de la señal dependiente de la distancia.

Cálculo automático de la distancia de falla¢ Después de que el operador ajuste la longitud del cable en el potenciómetro del panel frontal y ajuste el puente para equilibrarlo, el instrumento calcula y muestra automáticamente la distancia exacta de falla.Esto elimina los errores de cálculo manual y acelera los flujos de trabajo de diagnóstico de campo.

Indicador de cero de gran frecuenciaUn galvanómetro sensible con rangos de equilibrio grueso y fino proporciona una clara indicación visual del equilibrio del puente.El diseño de doble rango permite un balance grueso rápido seguido de un ajuste fino de precisión, reduciendo el tiempo de medición manteniendo la precisión.

Sensibilidad a fallas de impedancia ultra altaEl XHHG521A detecta puntos de ruptura de alta resistencia que los métodos de reflexión de ondas no pueden identificar.incluidas las fallas de tipo flashover que requieren un mantenimiento de arco sostenido, los defectos de aislamiento en las uniones de los cables y la degradación de los árboles de agua en los cables aislados con XLPE.

Construcción robusta de grado industrialEl instrumento está instalado en una carcasa de acero reforzado con una etiqueta clara en el panel frontal y soporta ambientes de campo exigentes.El transformador interno tipo R proporciona una excelente regulación de voltaje y aislamiento eléctrico, garantizando la estabilidad de medición en condiciones fluctuantes de suministro de la red.

El circuito del puente Murray forma un puente Wheatstone donde un brazo consiste en el conductor de cable defectuoso más la resistencia de la ruta de falla,y el brazo opuesto contiene un alambre de referencia más una resistencia variable calibradaBajo la excitación de corriente constante de alto voltaje, el operador ajusta el potencialómetro de precisión hasta que el galvanómetro lee cero, lo que indica el equilibrio del puente.la relación de resistencia corresponde directamente a la relación de distancia entre el punto de falla y los dos extremos del cable.Cuando se conoce y se introduce la longitud total del cable, el instrumento calcula automáticamente la distancia exacta de falla.

Este método ofrece una ventaja fundamental sobre las técnicas de dominio temporal (TDR): ya que mide las relaciones de resistencia eléctrica en lugar del tiempo de viaje de ida y vuelta del pulso,proporciona una sensibilidad uniforme en toda la longitud del cableNo hay zona ciega cerca de los terminales de prueba, no hay dispersión de pulso en cables largos y no hay pérdida de resolución dependiente de la distancia.Estas características hacen que el método de puente HV sea especialmente adecuado para el diagnóstico de cables cortos, localización de fallas cercanas al extremo y identificación precisa de defectos articulares.

Redes de distribución de energía¢ Localizar los daños en la envolvente exterior de los cables de energía subterráneos MV (635kV) y HV (≥ 35kV), incluidos los tipos aislados XLPE, PILC y EPR.Esencial para la evaluación rutinaria del estado y la restauración posterior a una falla en las redes de distribución urbanas.

Diagnóstico de las articulaciones y terminaciones del cable¢ Identificar los defectos de aislamiento en desarrollo en las uniones y terminaciones de los cables antes de que se conviertan en fallas catastróficas.La alta sensibilidad del método puente a las fallas de resistencia permite la detección de averías parciales que los métodos TDR perderían por completo.

Aceptación de fábrica y puesta en marcha- Verificar la integridad del cable durante el control de calidad de fabricación y la puesta en marcha posterior a la instalación.

Complementario de los sistemas TDR¢ Implementar junto con los localizadores de fallos de cables basados en TDR como parte de un conjunto completo de herramientas de diagnóstico.el flashover, y fallas cercanas al extremo donde el rendimiento del TDR es limitado.
