Localizador de Fallas en Camisa de Cable XHHD523L Salida de Onda Cuadrada de 10kV para Detección Rápida y Precisa de Fallas en Cables de Alta Tensión - XHHD523L
Descripción General del Producto
El Localizador de Fallas en Camisa de Cable XHHD523L es un instrumento de grado profesional diseñado para la detección rápida y precisa de fallas en las camisas exteriores de cables de alta tensión. Con una tensión de salida de onda cuadrada de 10kV y una corriente de salida máxima de 200mA, este dispositivo cumple plenamente con el estándar nacional chino GB50150-2006 para pruebas de tensión de soportabilidad de la camisa exterior del cable, incluyendo pruebas de entrega y pruebas preventivas para sistemas de interconexión cruzada.
Con la implementación generalizada de proyectos de transformación de redes urbanas, muchas oficinas de suministro eléctrico, partes constructoras y unidades de diseño se encuentran con cables XLPE de 110kV bajo plazos de proyecto ajustados. El XHHD523L está diseñado específicamente para abordar estos desafíos, proporcionando una solución confiable para localizar defectos en la camisa del cable y realizar pruebas de tensión de soportabilidad de CC en camisas exteriores de cables de polietileno de alta densidad (HDPE) y cloruro de polivinilo (PVC).
Especificaciones Técnicas
Número de Modelo
XHHD523L
Tipo de Producto
Localizador de Fallas de Precisión en Camisa de Cable de Alta Tensión
Voltaje de Salida
0~10kV (Onda Cuadrada)
Corriente de Salida
Máx. 200mA
Ajuste de Frecuencia
Mín. 0.4Hz, Máx. 1Hz (Rango Ajustable)
Fuente de Alimentación
220V (±10%), 50Hz (±5%)
Precisión
±0.01% ~ ±0.03%
Pantalla
Pantalla Digital
Material
Aleación de Aluminio
Temperatura de Operación
-20°C ~ 60°C
Antecedentes de Aplicación
La mayoría de las camisas exteriores de cables modernos se fabrican con material de camisa de HDPE, que supera las pruebas de soportabilidad de CC de 25kV/5min de fábrica con corrientes de fuga tan bajas como decenas de microamperios. Sin embargo, los defectos ocurren comúnmente después de la instalación del cable debido a daños por fuerza externa durante la instalación, incluyendo operaciones de relleno y cobertura del suelo. Los defectos post-instalación típicamente incluyen daños por termitas, entrada de agua en cajas de puesta a tierra, deterioro de defectos originales y penetración de humedad en puntos de bifurcación del cable de puesta a tierra que reducen la resistencia de aislamiento. Algunos defectos persisten sin resolver durante años debido a profundidades de enterramiento o condiciones circundantes complejas, creando importantes peligros de seguridad operativa.
El voltaje de salida de 10kV del XHHD523L satisface plenamente los requisitos del estándar GB50150-2006 para pruebas de la camisa exterior del cable. Permite la identificación rápida y precisa de defectos ocultos en camisas exteriores de cables de alta y ultra alta tensión de 10kV-500kV, de núcleo simple y triple, incluyendo fallas a tierra y condiciones de alta corriente de fuga. Además, realiza pruebas de soportabilidad de CC de 5kV-10kV durante 1 minuto en camisas exteriores de cables de HDPE y PVC, lo que lo convierte en un instrumento esencial para los departamentos de mantenimiento de cables de unidades operativas de 10kV-500kV, empresas de ingeniería de cables de ultra alta tensión y diversas empresas de ingeniería de transmisión y transformación de energía.
Características Principales
- Voltaje de salida continuamente ajustable de 0 a 10kV para escenarios de prueba versátiles
- Frecuencia de salida ajustable de 0.4Hz a 1Hz con configuración de rango completo
- Protección contra sobrecorriente incorporada para garantizar la seguridad del operador y del equipo
- Conmutación de un solo botón entre el modo de localización precisa y el modo de prueba de soportabilidad para un flujo de trabajo sin interrupciones
- La sensibilidad del receptor es totalmente ajustable para una detección óptima de la señal en diversas condiciones de campo
- Frecuencia de señal ajustable para adaptarse a diferentes características del cable y condiciones de enterramiento
- Protección a cero integrada para una operación segura de alta tensión
- Pruebas sin área ciega cero para garantizar una cobertura completa en todas las longitudes de cable, incluyendo fallas cercanas al extremo

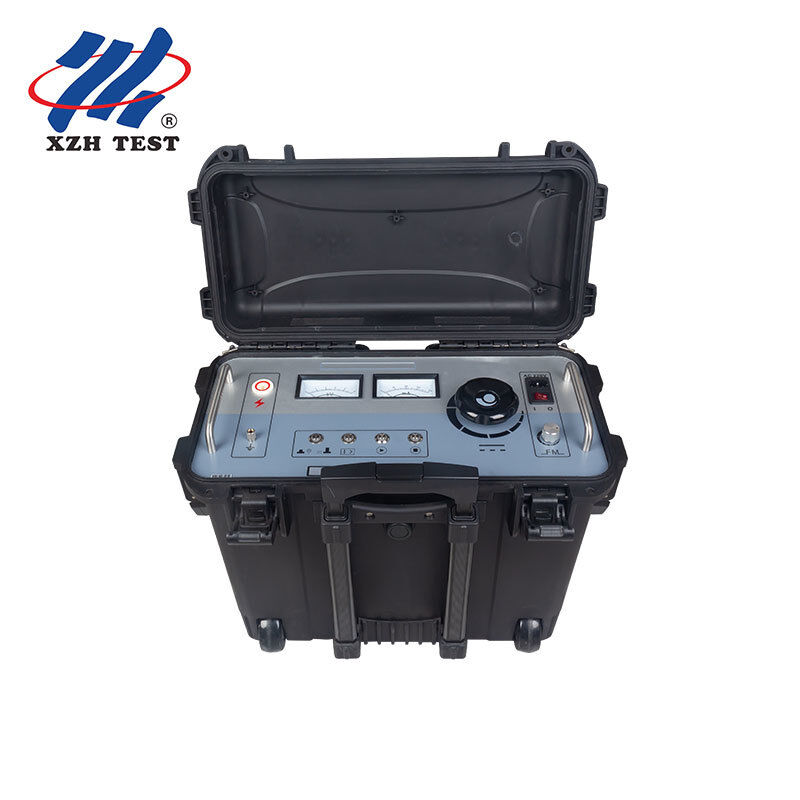

Imagen del Producto
Preguntas Frecuentes
P1: ¿Qué niveles de voltaje de cables puede probar el XHHD523L?
El XHHD523L está diseñado para probar camisas exteriores de cables de alta y ultra alta tensión de 10kV a 500kV, de núcleo simple y triple. Cumple plenamente con el estándar nacional chino GB50150-2006 y puede realizar tanto pruebas de entrega como pruebas preventivas para sistemas de cables de interconexión cruzada.
P2: ¿Qué tipos de defectos en la camisa del cable puede detectar este dispositivo?
El XHHD523L puede detectar una amplia gama de defectos en la camisa exterior del cable, incluyendo: daños por fuerza externa durante la instalación del cable y el relleno del suelo; daños por termitas en camisas de HDPE; entrada de agua en cajas de puesta a tierra; deterioro de defectos de fabricación preexistentes; penetración de humedad que reduce la resistencia de aislamiento en puntos de bifurcación del cable de puesta a tierra; y fallas a tierra con alta corriente de fuga en sistemas de interconexión cruzada.
P3: ¿Cómo funciona la función de conmutación de un solo botón?
El XHHD523L cuenta con un interruptor dedicado de un solo botón entre el modo de localización precisa y el modo de prueba de soportabilidad de CC. En el modo de localización precisa, la salida de onda cuadrada permite una localización precisa de fallas utilizando el método de voltaje escalonado. En el modo de prueba de soportabilidad, entrega un voltaje de CC regulado de hasta 10kV para realizar pruebas estándar de soportabilidad de 1 minuto en camisas exteriores de cables de HDPE y PVC, eliminando la necesidad de cambiar entre instrumentos separados.
P4: ¿Cuál es la importancia de la función de frecuencia ajustable?
La frecuencia de salida ajustable (0.4Hz a 1Hz) permite a los operadores optimizar la señal de onda cuadrada para diferentes tipos de cables, profundidades de enterramiento y condiciones del suelo. Las frecuencias más bajas penetran más profundamente y son más adecuadas para cables enterrados a gran profundidad, mientras que las frecuencias más altas proporcionan una respuesta más rápida para la localización de fallas en cables poco profundos. Esta flexibilidad mejora significativamente la precisión de detección en diversos entornos de campo.
P5: ¿Cuál es la precisión de posicionamiento del XHHD523L?
El XHHD523L logra una precisión de posicionamiento de ±0.01% a ±0.03% de la longitud del cable. Esta medición de alta precisión es posible gracias al sistema de pantalla digital y al método de voltaje escalonado de onda cuadrada, que elimina las zonas ciegas típicamente asociadas con los métodos tradicionales de reflexión de ondas. El dispositivo mantiene una precisión completa incluso para fallas cerca de los extremos del cable y en segmentos de cable cortos.
P6: ¿Es el XHHD523L adecuado para uso en campo en entornos hostiles?
Sí. El XHHD523L está construido con una carcasa de aleación de aluminio para mayor durabilidad y disipación de calor, y opera de manera confiable en un amplio rango de temperatura de -20°C a 60°C. La capacidad de salida de 2kVA y la entrada de alimentación estándar de 220V lo hacen adecuado para el despliegue en campo en subestaciones, zanjas de cables y sitios de instalación remotos. El ajuste de sensibilidad del receptor compensa aún más las variaciones en las condiciones de la señal de campo.
P7: ¿Cuál es la cantidad mínima de pedido y el tiempo de entrega?
La cantidad mínima de pedido es de 1 unidad. El tiempo de entrega estándar es de 7 a 15 días hábiles. Cada unidad se empaqueta de forma segura en una caja de madera para un transporte internacional seguro. La capacidad de producción anual es de 2,000 unidades, con condiciones de pago a través de T/T.
Acerca de XZH TEST
XZH TEST es un fabricante profesional especializado en soluciones de detección y diagnóstico de fallas en cables para empresas de servicios públicos de energía, contratistas eléctricos y clientes industriales en todo el mundo. Con tecnologías avanzadas que incluyen métodos de puente de alta tensión, análisis TDR, tecnología de voltaje escalonado de onda cuadrada y sistemas inteligentes de localización de fallas, XZH TEST ofrece equipos confiables que ayudan a los ingenieros a localizar fallas en cables más rápido y mejorar la confiabilidad de la red eléctrica.
Contáctenos hoy mismo para una solución personalizada adaptada a sus requisitos de mantenimiento de cables.
