Principio de funcionamiento

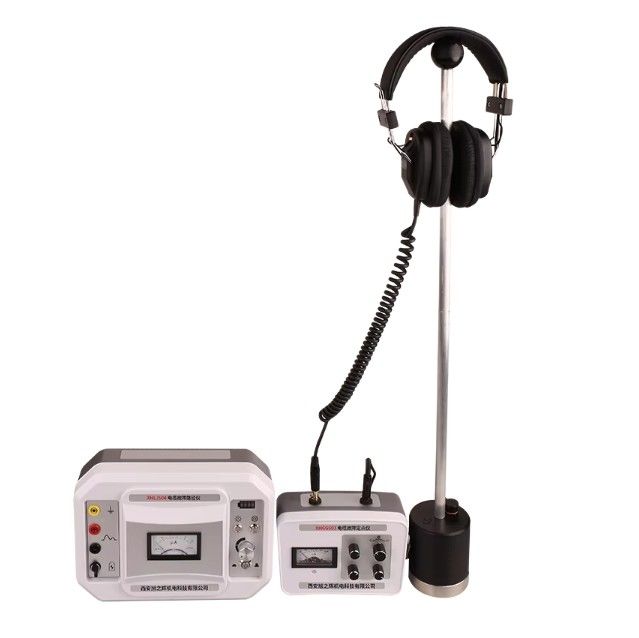

El localizador de tuberías de cable XHLJ504 se compone de un generador de señal de ruta de alta potencia (transmisor) y un receptor necesarios para detectar las rutas de cable enterradas.
El principio básico del medidor de ruta de cable es utilizar un generador de señal de ruta (es decir, el host de transmisión de señal del medidor de ruta) para ingresar una señal de pulso de ruta en el cable bajo prueba, generando así ondas electromagnéticas, y luego recibirlas con una sonda, y el receptor amplifica la señal recibida. Después del procesamiento, la salida se envía al auricular y al medidor de puntero.
Este trazador de ruta de cable juzga la ruta enterrada y la profundidad del cable de acuerdo con los picos de sonido, los valles de sonido y el grado de deflexión del medidor de puntero en el auricular.
MultifunciónEl receptor de ruta de cable se utiliza en conexión con sondas y auriculares, etc., y se puede utilizar como un localizador de fallas de cable.
Parámetros técnicos
Transmisor
| Señal de salida |
15 kHz intermitente |
| Potencia de salida |
100W |
| Corriente de salida |
0～2A |
| Potencia de trabajo |
220V (1±10%) 50Hz (1±5%); |
Receptor
| Ampliación |
500.000 veces |
| Precisión de detección |
±0.2m |
| Impedancia de salida |
350Ω |
| Fuente de alimentación de trabajo |
dos baterías estándar de 9V |
| Corriente de reposo |
<10mA |
Características
1. Utilizando el principio de inducción electromagnética tradicional, fuerte capacidad anti-interferencia.
2. Con funciones de protección contra sobrecorriente y cortocircuito, es seguro y confiable.
3. Salida de alta potencia, no limitada por la longitud del cable, el circuito abierto también puede encontrar una ruta.
4. La salida es ajustable sin escalonamientos, adecuada para varios sitios de prueba, con una fuerte adaptabilidad.
5. Ampliación súper fuerte, la profundidad de detección es mayor a 10 metros.
6. Diseño de consumo de energía ultra bajo, la corriente de reposo es inferior a 10 mA.
7. El diseño del medidor analógico, la intensidad y la tendencia de la señal son claras de un vistazo.
8. El nivel cero se puede ajustar arbitrariamente, lo que es adecuado para todo tipo de escenas fuertes y débiles.
