🎯 Aplicación Objetivo: Especializado para equipos de análisis forense de fallas de transformadores, ingenieros de investigación post-incidente y profesionales de evaluación de pérdidas de seguros que requieren evidencia científicamente rigurosa de la condición del devanado. Distinto de los probadores de mantenimiento rutinario, el XHBX1501 enfatiza el análisis de comparación dual (fase horizontal A-B-C + tendencia longitudinal antes/después), el cumplimiento de DL/T911-2004 para informes autorizados y la generación automática de documentos de Word, lo que proporciona conclusiones de diagnóstico admisibles en tribunales para reclamaciones de garantía, evaluaciones de seguros y determinación de la causa raíz de fallas.

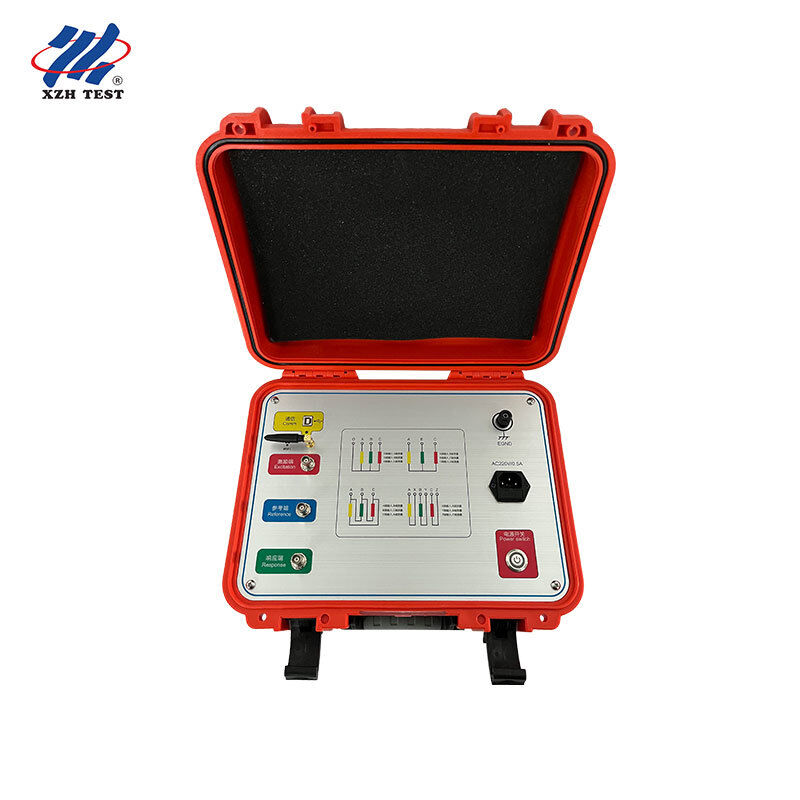

XHBX1501 Probador de Deformación de Devanados de Transformador — Tecnología FRA
El probador de deformación de devanados de transformador XHBX1501 utiliza tecnología avanzada de Análisis de Respuesta de Frecuencia (FRA) para diagnosticar con precisión fallas internas del transformador. Al medir parámetros característicos de los devanados del transformador en diferentes dominios de frecuencia, este instrumento cuantifica los cambios de respuesta para determinar la gravedad de la deformación del devanado. El sistema proporciona datos de diagnóstico claros para evaluar si los transformadores requieren mantenimiento o revisión, proporcionando el rigor probatorio necesario para investigaciones de fallas y evaluaciones de seguros.
Tecnología de Diagnóstico
El XHBX1501 emplea tecnología de barrido de frecuencia de alta velocidad DDS (Síntesis Digital Directa) para un diagnóstico de fallas preciso en un rango de barrido de 100 Hz a 2 MHz. Un sistema de muestreo A/D dual de alta velocidad y 16 bits captura datos de amplitud y fase simultáneamente, lo que permite la identificación de:
Deformación por torsión y abultamiento del devanado
Desplazamiento e inclinación de la bobina
Deformación por cortocircuito entre espiras
Fallas por cortocircuito de contacto entre fases
Características Clave
Modos de Barrido Dual: Los sistemas de medición de barrido de frecuencia lineal y barrido segmentado proporcionan configuraciones de prueba flexibles optimizadas para diferentes tamaños de transformadores y objetivos de investigación.
Indexación de Frecuencia Flexible: Admite indexación de frecuencia lineal y logarítmica para cumplir con requisitos de diagnóstico específicos y necesidades de cumplimiento de estándares.
Análisis de Comparación Dual: La comparación horizontal evalúa la similitud de las fases A-B-C para identificar patrones de deformación asimétricos. La comparación longitudinal superpone las mediciones actuales con datos de referencia históricos para detectar la degradación progresiva a lo largo del tiempo.
Microprocesador de Alta Velocidad: La integración superior con procesamiento a bordo ofrece velocidades de prueba de 1 a 2 minutos por fase, lo que permite un análisis completo trifásico dentro de una sola visita al sitio.
Comunicación Dual: Puerto USB para conexión directa a PC y Bluetooth inalámbrico opcional para operación remota y transferencia de datos en instalaciones de transformadores peligrosas o de difícil acceso.
Generación Automática de Informes: El software compila automáticamente los datos de prueba, las curvas de comparación y las conclusiones de diagnóstico en un documento de Word formateado, listo para su inclusión en informes de investigación de fallas, presentaciones de reclamaciones de seguros y documentación de garantía.
Cumplimiento DL/T911-2004: Cumplimiento total con el estándar de la industria eléctrica china para el análisis de respuesta de frecuencia de transformadores de potencia, lo que garantiza la aceptabilidad regulatoria de los hallazgos de diagnóstico.
Especificaciones Técnicas
| Rango de Frecuencia de Barrido |
100 Hz – 2 MHz |
| Rango de Medición de Amplitud |
-100 dB – 20 dB |
| Precisión de Frecuencia de Escaneo |
0.005% |
| Impedancia de Salida de Señal |
50 Ω |
| Impedancia de Entrada de Señal |
1 MΩ |
| Amplitud de Salida de Señal |
±10 V Pico (Ajustable por Software) |
| Muestreo A/D |
Dual-Channel 16-Bit de Alta Velocidad |
| Velocidad de Prueba |
1–2 Minutos por Bobinado de Fase |
| Comunicación |
USB + Bluetooth Inalámbrico Opcional |
| Dimensiones |
310 × 400 × 330 mm (Caja de Aluminio) |
| Estándar de Cumplimiento |
DL/T911-2004 |
Preguntas Frecuentes
P1: ¿Cómo apoya la prueba de deformación de devanados basada en FRA las investigaciones forenses de fallas?
El Análisis de Respuesta de Frecuencia crea una huella eléctrica única de cada devanado de transformador. Después de un evento de falla, ya sea por fuerzas de cortocircuito, daños de transporte o defectos de fabricación, el XHBX1501 compara la respuesta de frecuencia post-incidente con curvas de referencia o de unidades hermanas para identificar qué devanados experimentaron deformación, la gravedad del desplazamiento y si el patrón de daño es consistente con el mecanismo de falla alegado. La metodología de comparación dual (fase horizontal A-B-C + tendencia longitudinal antes/después) proporciona evidencia objetiva y cuantificable adecuada para el análisis de causa raíz, la justificación de reclamaciones de seguros y la resolución de disputas de garantía.
P2: ¿Qué tipos de defectos de devanado puede identificar el XHBX1501?
La tecnología de barrido de frecuencia de alta velocidad DDS detecta cuatro categorías principales de deformación: (1) Torsión y abultamiento del devanado: deformación radial típicamente causada por fuerzas electromagnéticas durante eventos de falla transitoria; (2) Desplazamiento e inclinación de la bobina: movimiento axial que a menudo resulta de impactos de transporte o eventos sísmicos; (3) Deformación por cortocircuito entre espiras: falla de aislamiento localizada entre espiras adyacentes; y (4) Cortocircuitos de contacto entre fases. Cada tipo de defecto produce firmas de respuesta de frecuencia distintivas que el software de análisis correlaciona con patrones de falla conocidos para un diagnóstico rápido.
P3: ¿Se pueden utilizar los informes de prueba generados por el instrumento como evidencia en reclamaciones de seguros o garantías?
Sí. El XHBX1501 cumple totalmente con DL/T911-2004, el estándar de la industria eléctrica china para el análisis de respuesta de frecuencia en transformadores de potencia. La función de generación automática de informes de Word compila datos de medición brutos, curvas de respuesta de frecuencia, superposiciones de comparación horizontal y longitudinal, y conclusiones de diagnóstico en un único documento formateado. Cuando se combina con la documentación adecuada de cadena de custodia y los registros de calibración, estos informes proporcionan evidencia científicamente defendible aceptada por ajustadores de seguros, administradores de garantías y paneles de arbitraje para reclamaciones de fallas de transformadores.
P4: ¿Cuál es la diferencia entre el análisis de comparación horizontal y longitudinal?
La comparación horizontal evalúa la similitud de la respuesta de frecuencia entre las tres fases (A, B, C) del mismo transformador. Dado que las tres fases comparten características de diseño y fabricación idénticas, las desviaciones significativas en la curva de respuesta de una fase indican una deformación localizada en ese devanado específico. La comparación longitudinal superpone la medición actual con datos de referencia históricos del mismo transformador, típicamente el registro de prueba de fábrica o una medición de campo anterior. Las desviaciones progresivas en la comparación longitudinal revelan la degradación gradual del devanado a lo largo del tiempo, mientras que los cambios repentinos sugieren daños provocados por eventos. El uso de ambos métodos juntos proporciona la imagen de diagnóstico más completa.
P5: ¿Qué opciones de conectividad están disponibles para uso en campo y laboratorio?
El XHBX1501 ofrece interfaces de comunicación dual: un puerto USB estándar para conexión directa a una computadora portátil o tableta con Windows que ejecute el software de análisis, y Bluetooth inalámbrico opcional para operación remota. La conectividad Bluetooth es particularmente valiosa en entornos de subestaciones donde el transformador bajo investigación puede estar ubicado en un área de acceso restringido, en altura o cerca de equipos energizados, lo que permite al operador controlar las mediciones y revisar los datos desde una distancia segura sin necesidad de tender largos cables de comunicación a través del patio de maniobras.
