Probador de Descarga Parcial Multifuncional para Detección en Vivo en Campo|XHJF801B

Name: Probador de Descarga Parcial Multifuncional para Detección en Vivo en Campo|XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	China
Nombre de la marca:	XZH TEST
Certificación:	CE/ISO
Número de modelo:	XHJF801B

Información detallada

Lugar de origen:

China

Nombre de la marca:

XZH TEST

Certificación:

CE/ISO

Número de modelo:

XHJF801B

Resaltar:

High Light

Resaltar:

probador de descarga parcial en campo

detector de PD de aparamenta

detección en vivo XHJF801B

Trading Information

Cantidad de orden mínima:

1 unidad

Precio:

Negociable

Detalles de empaquetado:

Envases de madera

Tiempo de entrega:

5 a 8 días hábiles

Condiciones de pago:

T/t

Capacidad de la fuente:

1000 unidades por año

Descripción de producto

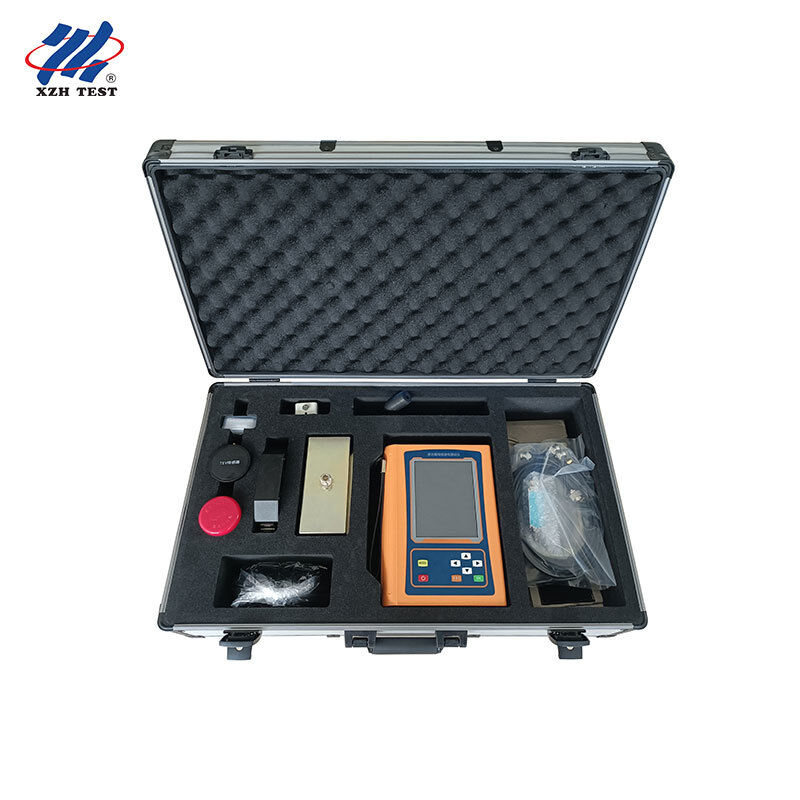

El XHJF801B es un comprobador de descarga parcial (DP) multifuncional cuatro en uno diseñado para la detección en vivo en el sitio de equipos eléctricos de alto voltaje. Al integrar la detección ultrasónica sin contacto/con contacto (AA/AE), de voltaje de tierra transitorio (TEV), de alta frecuencia (HF) y de ultra alta frecuencia (UHF), permite a los equipos de servicios públicos y a los equipos de mantenimiento de subestaciones localizar rápidamente defectos de aislamiento en aparamenta, GIS, transformadores y sistemas de cables durante la operación energizada, reduciendo las interrupciones no planificadas y mejorando la fiabilidad de la red.

XHJF801B

Público objetivo

Diseñado para equipos de inspección de campo y detección en vivo:

Equipos de operación y mantenimiento (O&M) de subestaciones y redes de distribución que realizan inspecciones de DP energizadas (en vivo)
Equipos de mantenimiento de líneas de cable que prueban juntas de cable, terminaciones y conductores blindados
Ingenieros de campo de servicios públicos de energía que realizan mantenimiento basado en la condición (CBM) de aparamenta y GIS

Características clave

Detección cuatro en uno: ultrasónica (AA/AE), TEV, HF y UHF en un solo instrumento portátil
Procesamiento avanzado de señales de RF y alta frecuencia para alta sensibilidad y antiinterferencia en el sitio
Sensor ultrasónico integrado sin contacto acoplado por aire; sensor ultrasónico opcional externo acoplado por superficie
Ventanas de análisis de fase lineal, PRPD y PRPS para un diagnóstico intuitivo de descargas
Almacenamiento de datos, visualización, eliminación y grabación de formas de onda para informes en el sitio
Umbrales de atención/alarma multinivel con indicaciones de amplitud codificadas por colores
Batería de litio de gran capacidad para 6-8 horas de operación continua en campo
Sistema operativo embebido Linux para una conveniente expansión de funciones futuras

Aplicaciones

Detección en vivo en el sitio de aparamenta (armarios de conmutación) y GIS
Juntas de cable, terminaciones y aislamiento de cables de alto voltaje
Transformadores de potencia y casquillos durante la inspección energizada
Barras colectoras, aisladores y otros equipos eléctricos en vivo

Especificaciones técnicas

Sensor / Parámetro	Especificación
Ultrasónico sin contacto (AA)	40 kHz ±1 kHz central; rango -7~68 dBuV; resolución 0.1 dB
Ultrasónico con contacto (AE)	20~80 kHz (SF6) / 80~200 kHz (aceite); dinámico 60 dB; resolución 0.1 dB
Voltaje de tierra transitorio (TEV)	3 MHz~100 MHz; rango 0~60 dBmV; resolución 0.1 dB
Ultra alta frecuencia (UHF)	300 MHz~1500 MHz; rango -70~-10 dBm; resolución 0.1 dBm
Alta frecuencia (HF)	0.3 MHz~30 MHz; rango 0~70 dB; ganancia -30~20 dB; entrada de 50 Ω
Entorno operativo	-20 °C~50 °C; humedad 0~85%
Pantalla	LCD TFT a color de 5.6 pulgadas, 480 × 640
Dimensiones / Peso	230 × 170 × 48 mm; 1.35 kg
Duración de la batería	Aproximadamente 6 horas (batería de litio de gran capacidad)

Preguntas frecuentes

¿Qué equipos puede probar el XHJF801B en el sitio?

Cubre aparamenta, GIS, transformadores de potencia, casquillos, cables de alto voltaje y juntas de cable. Con cuatro métodos de detección (ultrasónico, TEV, HF y UHF), se adapta a diferentes tipos de equipos y condiciones de campo.

¿Puede realizar detección en vivo (energizada) sin interrupción?

Sí. El XHJF801B está diseñado para detección en vivo no intrusiva según la especificación técnica de detección en vivo. Los sensores se colocan cerca de la superficie del equipo o de los conductores de tierra, por lo que no se requiere interrupción de energía.

¿Qué método de detección debo usar para la aparamenta?

Para la aparamenta, TEV (voltaje de tierra transitorio) y ultrasónico (AA/AE) son los métodos principales. TEV detecta descargas internas en la superficie del gabinete, mientras que el ultrasónico localiza descargas superficiales y coronas.

¿Cuánto dura la batería para un día completo de inspección?

La batería de litio de gran capacidad proporciona aproximadamente 6 horas de funcionamiento continuo con una sola carga, suficiente para un turno completo de inspección de campo. El tiempo de carga es de aproximadamente 2-4 horas.

¿Puede guardar datos y formas de onda para mi informe de inspección?

Sí. Admite almacenamiento de datos, visualización y eliminación, además de grabación de formas de onda. Los archivos se pueden exportar a una unidad USB (FAT32) para informes y archivo.
