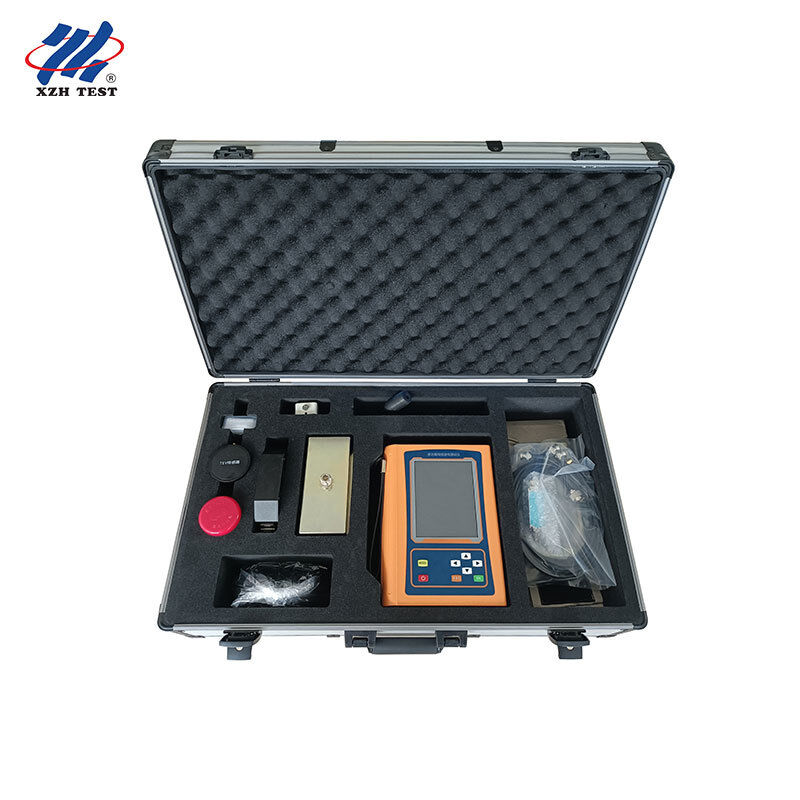

Probador Multifuncional de Descarga Parcial para Diagnóstico de Aislamiento| XHJF801B

Name: Probador Multifuncional de Descarga Parcial para Diagnóstico de Aislamiento| XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	China
Nombre de la marca:	XZH TEST
Certificación:	CE/ISO
Número de modelo:	XHJF801B

Información detallada

Lugar de origen:

China

Nombre de la marca:

XZH TEST

Certificación:

CE/ISO

Número de modelo:

XHJF801B

Resaltar:

High Light

Resaltar:

probador de diagnóstico de aislamiento

probador de descarga parcial de transformador

prueba de fábrica XHJF801B

Trading Information

Cantidad de orden mínima:

1 unidad

Precio:

Negociable

Detalles de empaquetado:

Envases de madera

Tiempo de entrega:

5 a 8 días hábiles

Condiciones de pago:

T/t

Capacidad de la fuente:

1000 unidades por año

Descripción de producto

El XHJF801B es un comprobador multifuncional de descargas parciales (DP) diseñado para el diagnóstico de aislamiento en entornos de fábrica y laboratorio. Combinando la detección ultrasónica de contacto (AE), ultra alta frecuencia (UHF), alta frecuencia (HF) y voltaje transitorio de tierra (TEV) con análisis de fase resuelta PRPD/PRPS, proporciona a los fabricantes de transformadores y aparamenta, laboratorios de pruebas de terceros e institutos de investigación una herramienta precisa para pruebas de aceptación en fábrica, pruebas de tipo y evaluación a largo plazo del estado del aislamiento.

Público objetivo

Diseñado para fabricantes, laboratorios e institutos de pruebas:

Fabricantes de transformadores, aparamenta y GIS que realizan pruebas de aceptación en fábrica y pruebas de tipo
Laboratorios de pruebas de terceros e institutos de investigación para diagnóstico de aislamiento
Equipos de inspección de calidad de equipos eléctricos que evalúan el envejecimiento y los defectos del aislamiento

Características clave

Cuatro canales de detección: ultrasónico AE, UHF, HF y TEV para un análisis integral del aislamiento
Análisis de fase resuelta PRPD y PRPS para una identificación precisa de la fuente de descarga
El ultrasonido de contacto cubre equipos con SF6 (20~80kHz) y llenos de aceite (80~200kHz)
Alta resolución de 0.1dB en todos los sensores para datos de medición repetibles
Almacenamiento de datos, visualización, eliminación y grabación de formas de onda para informes de pruebas
Umbrales de alarma multinivel con visualización de amplitud codificada por colores
Batería de litio de gran capacidad y unidad principal compacta de 1.35 kg para una configuración de prueba flexible
Sistema operativo embebido Linux que admite la expansión e integración de funciones futuras

Aplicaciones

Pruebas de aceptación en fábrica (FAT) de transformadores, aparamenta y GIS
Localización de defectos de aislamiento y pruebas de tipo en laboratorio
Diagnóstico de equipos eléctricos con aislamiento de gas SF6 y llenos de aceite
Evaluación a largo plazo del envejecimiento del aislamiento para institutos de investigación

Especificaciones técnicas

Sensor / Parámetro	Especificación
Ultrasónico sin contacto (AA)	40kHz ±1kHz central; rango -7~68dBuV; resolución 0.1dB
Ultrasónico de contacto (AE)	20~80kHz (SF6) / 80~200kHz (aceite); dinámico 60dB; resolución 0.1dB
Voltaje transitorio de tierra (TEV)	3MHz~100MHz; rango 0~60dBmV; resolución 0.1dB
Ultra alta frecuencia (UHF)	300MHz~1500MHz; rango -70~-10dBm; resolución 0.1dBm
Alta frecuencia (HF)	0.3MHz~30MHz; rango 0~70dB; ganancia -30~20dB; entrada de 50Ω
Entorno operativo	-20°C~50°C; humedad 0~85%
Pantalla	LCD TFT a color de 5.6 pulgadas, 480×640
Dimensiones / Peso	230×170×48mm; 1.35kg
Duración de la batería	Aproximadamente 6 horas (batería de litio de gran capacidad)

Preguntas frecuentes

¿Se puede utilizar el XHJF801B para pruebas de aceptación en fábrica de transformadores?

Sí. Su canal ultrasónico de contacto (AE) cubre 80~200kHz para equipos llenos de aceite, y el canal HF (0.3~30MHz) mide descargas en cables de tierra, lo que lo hace adecuado para FAT de transformadores y diagnóstico de aislamiento.

¿Soporta análisis PRPD/PRPS para informes de diagnóstico?

Sí. El instrumento proporciona ventanas de análisis lineal de fase, PRPD y PRPS, lo que permite una identificación clara de la fuente de descarga y admite informes de diagnóstico de aislamiento profesionales.

¿Cuál es la resolución y precisión de la medición?

Todos los canales de detección ofrecen una resolución de 0.1dB (0.1dBm para UHF) con un error de linealidad inferior a ±20%, lo que garantiza datos de medición repetibles y de alta precisión.

¿Qué bandas de frecuencia cubre para diferentes tipos de equipos?

AE: 20~80kHz (SF6) y 80~200kHz (lleno de aceite); UHF: 300MHz~1500MHz; HF: 0.3MHz~30MHz; TEV: 3MHz~100MHz, cubriendo GIS, transformadores, aparamenta y cables.

¿Se pueden exportar datos para informes de pruebas de terceros?

Sí. Los datos de prueba y las grabaciones de formas de onda se pueden guardar y exportar a una unidad USB (FAT32), lo que permite una fácil integración en informes de prueba de fábrica y documentación de certificación de terceros.
