Trazador de rutas de cable digital con transmisor de múltiples frecuencias para detección subterránea

El localizador de tuberías de cable XHGX507X utiliza señales de campo electromagnético de cables subterráneos para localizar cables, proporcionando lecturas de profundidad y corriente para una detección precisa de cables.Este sistema cumple con la parte 15 de la U.S. Reglas de la FCC y la Directiva Europea 1999/5/CE.

• Capacidad de búsqueda de trayectoria de cable tanto para cables de alimentación activos como no activos
• Indicación de dirección y fase actuales para mejorar la precisión de la orientación
• Función de detección de profundidad de cable enterrado
• Transmisor con múltiples opciones de frecuencia (577Hz a 133kHz)
• Función de ohmímetro para ensayo de valores de resistencia continua externa
• Display digital de la intensidad de la señal con representación gráfica
• Flechas izquierda/derecha para la ubicación precisa de la tubería
• Bússola para la indicación de la dirección de la tubería
• Indicación en tiempo real de la profundidad y la corriente de la tubería

El transmisor sirve como fuente de señal para este sistema, con funcionalidad completa, alta inteligencia y operación sencilla.

• La llave de encendido:Interruptor de bloqueo automático para el control de potencia
• Puerto de salida:Conector de aviación de varios núcleos para diferentes modos de salida de señal
• Display de pantalla LCD:Muestra frecuencia, nivel de potencia, modo, corriente, impedancia y estado de la batería
• Clave de frecuencia:Cambios en la frecuencia de la señal de salida (inicial 577 Hz)
• Ajuste de potencia:Selecciona entre baja, media, alta y potencia de salida completa
• Clave de menú:Acceso a la configuración de frecuencia, medición de resistencia y modo de múltiples frecuencias
• Puerto de carga:Φ2.1 soporte de carga para la carga de baterías

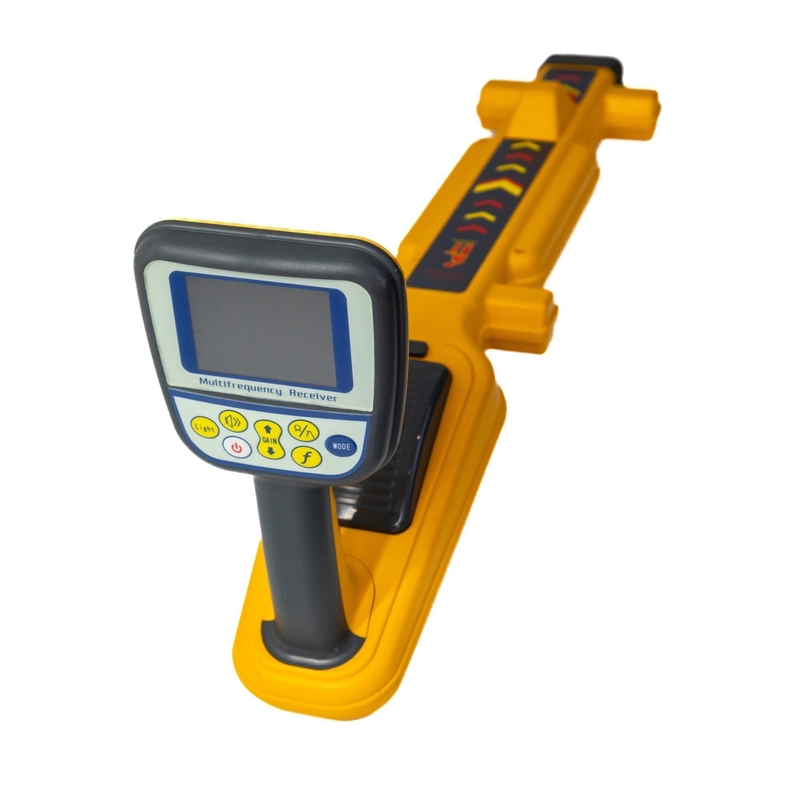

El receptor integra un circuito de sistema capaz de recibir campos magnéticos específicos y convertirlos en señales eléctricas para su visualización.Cuenta con múltiples modos de trabajo para diferentes escenarios de detección.

• Muestra de frecuencia:Frecuencia de recepción de corriente (inicial 577 Hz)
• Fuerza de la señal:Se muestra mediante longitud de rejilla y visualización de tres dígitos
• La brújula de colores:Indica la dirección de la tubería
• Profundidad y corriente:Medidas en tiempo real de la tubería subterránea
• El control de la ganancia:Rango dinámico 000-140 dB (ajustado automáticamente por defecto)
• Modos de trabajo:Pico estrecho, pico ancho, canal, flecha de pico ancho, pico + canal
• Indicador de la batería:Muestra el nivel de potencia actual
• Control de volumen:El volumen del zumbido se puede ajustar

• Posicionamiento de cables de precisión mediante métodos de cresta o de canal
• Medición precisa de la profundidad en modo de conexión directa
• Peticiones de voz para reducir la fatiga del operador durante un uso prolongado
• La intensidad de la señal indicada por el volumen de audio (fuerte/rápido = señal fuerte)
• Indicación de dirección y fase de la corriente cuando se utiliza la frecuencia SS
