Teste de resistencia de transmisión continua de transformadores para transformadores de gran potencia

Name: Teste de resistencia de transmisión continua de transformadores para transformadores de gran potencia
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Se trata de un sistema de control de velocidad.
Price: 4,115.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	China
Nombre de la marca:	XZH TEST
Certificación:	CE/ISO
Número de modelo:	Se trata de un sistema de control de velocidad.

Información detallada

Lugar de origen:

China

Nombre de la marca:

XZH TEST

Certificación:

CE/ISO

Número de modelo:

Se trata de un sistema de control de velocidad.

Resaltar:

High Light

Resaltar:

40A Ensayos de separación de fase de alta corriente

Conexión simultánea de alta y baja tensión

Asistencia magnética trifásica para desgaussing

Trading Information

Cantidad de orden mínima:

1 unidad

Precio:

Negociable

Detalles de empaquetado:

envasado de madera

Tiempo de entrega:

5 a 8 días hábiles

Condiciones de pago:

T/T

Capacidad de la fuente:

2000unit/año

Descripción de producto

🎯 Aplicación Objetivo: Diseñado para equipos de subestaciones de ultra alta tensión (UHV) y laboratorios de pruebas de grandes transformadores de potencia que manejan equipos de la clase 330kV-750kV. A diferencia de los probadores de campo estándar de 20A, el XHZ1340A ofrece una salida monofásica de alta corriente de 40A y trifásica simultánea de 20A+20A, diseñada específicamente para los devanados de ultra baja resistencia que se encuentran en transformadores de potencia de alta MVA, unidades de elevación de generadores (GSU) y transformadores de interconexión donde la precisión de la medición a nivel de micro-ohm es crítica para las pruebas de aceptación y el análisis forense posterior a fallas.

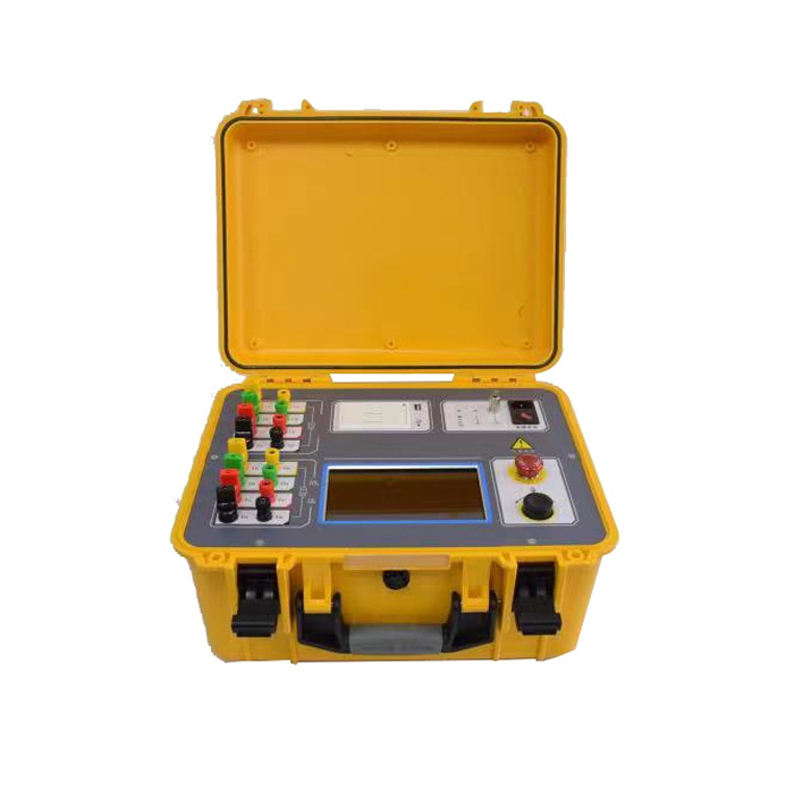

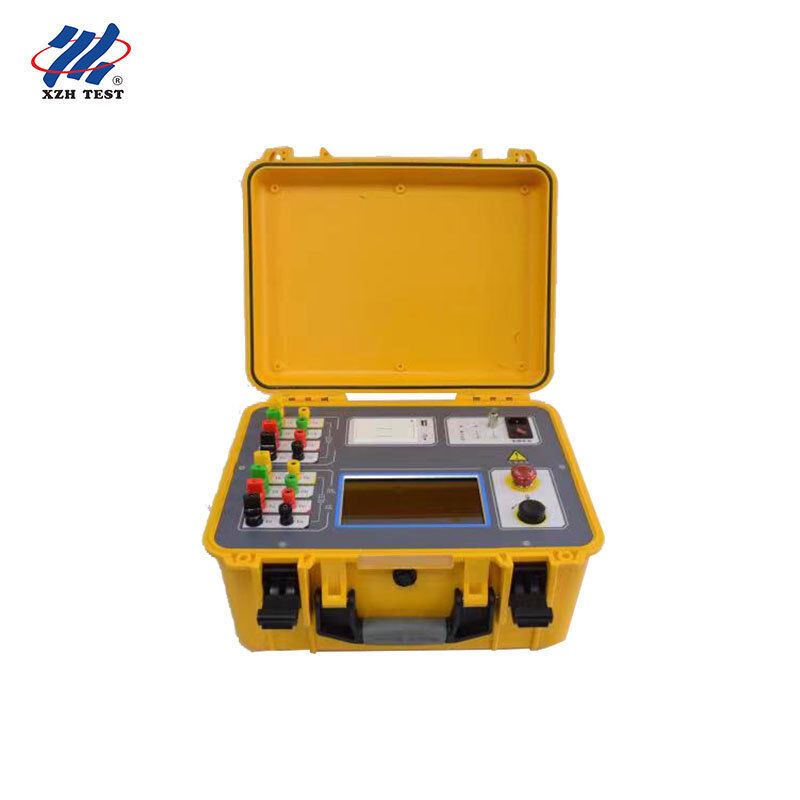

Probador de Resistencia DC de Transformador XHZ1340A de 40A

El XHZ1340A es un instrumento de prueba rápida de nueva generación que integra pruebas de asistencia magnética, medición trifásica simultánea y desmagnetización incorporada en una única plataforma de alto rendimiento. Diseñado específicamente para la medición de resistencia DC de grandes transformadores de potencia, incluidas unidades de elevación de generadores, transformadores de interconexión UHV y transformadores de distribución de alta MVA, ofrece una precisión excepcional con una resolución de 0.1µΩ a corrientes de prueba de hasta 40A.

XHZ1340A

Características Principales

Conexión Simultánea de Alto y Bajo Voltaje: Conecte los cables de prueba de corriente/potencial de alto y bajo voltaje a la vez sin necesidad de invertir o reconectar durante las pruebas, un diseño único que reduce significativamente el tiempo de configuración para transformadores de potencia grandes con devanados múltiples.
Pruebas Trifásicas Simultáneas: Mide las fases A0, B0 y C0 simultáneamente para devanados conectados en estrella, reduciendo la duración total de las pruebas en más del 70% en comparación con los métodos secuenciales monofásicos en transformadores grandes.
Asistencia Magnética Automática: Acelera la velocidad de prueba para transformadores de tres fases y cinco columnas conectados internamente en el lado de bajo voltaje al pre-saturar el núcleo, particularmente efectivo para los devanados de alta inductancia que se encuentran en unidades de alta MVA.
Innovación en Medición de Punto Neutro: Secuencia de prueba patentada que resuelve con precisión el desafío de la medición de la resistencia del cable del punto neutro, una dificultad de larga data en el diagnóstico de transformadores trifásicos.
Salida de Datos Integral: Muestra e imprime todos los resultados de las pruebas para los devanados de alto, medio y bajo voltaje en un solo informe. Cálculo automático de desequilibrio trifásico con conversión de temperatura opcional a valores de referencia nominales.
Protección Avanzada contra FEM Inversa: Protege tanto el instrumento como al operador durante la descarga de carga inductiva, permitiendo pruebas seguras de alta corriente en los devanados de transformadores más grandes.
Amplio Almacenamiento de Datos: 200 conjuntos de datos de prueba almacenados permanentemente (ampliable), con capacidad de exportación USB para integración con sistemas de gestión de información de laboratorio y análisis de tendencias a largo plazo.
Construcción Robusta para Campo: Amplia tolerancia a la temperatura (-10°C~50°C), resistencia a los golpes, blindaje anti-interferencia y factor de forma portátil (430×320×230mm) diseñados para despliegue tanto en laboratorio como en campo en subestaciones.

Especificaciones Técnicas

Corriente de Prueba	Trifásica: 20A+20A, 10A+10A, 5A+5A, 1A+1A Monofásica: 40A, 20A, 10A, 5A, 1A, 0.2A
Rango de Medición	40A: 100µΩ~0.5Ω \| 20A: 500µΩ~1Ω \| 10A: 1mΩ~2Ω 5A: 10mΩ~4Ω \| 1A: 100mΩ~20Ω \| 0.2A: 1Ω~100Ω 20A+20A: 200µΩ~0.3Ω \| 10A+10A: 500µΩ~0.6Ω 5A+5A: 10mΩ~1.5Ω \| 1A+1A: 100mΩ~7Ω
Resolución	0.1µΩ
Precisión	±(Lectura × 0.2% + 2 palabras)
Fuente de Alimentación	AC220V ±10%, 50±1Hz
Dimensiones	430 × 320 × 230 mm
Temperatura de Operación	-10°C ~ 50°C
Humedad de Operación	≤ 85% HR
Almacenamiento de Datos	200 Conjuntos de Datos de Prueba (Ampliable vía USB)

Preguntas Frecuentes

P1: ¿Cuándo debería elegir el modelo de 40A en lugar de un probador de resistencia DC estándar de 20A?

La salida monofásica de 40A y trifásica de 20A+20A del XHZ1340A está diseñada específicamente para grandes transformadores de potencia donde la resistencia del devanado es extremadamente baja, típicamente por debajo de 500µΩ para unidades de alta MVA. Una mayor corriente de prueba mejora la relación señal-ruido a niveles de medición de micro-ohm, proporcionando la resolución de 0.1µΩ y la precisión de ±(0.2%+2 palabras) requeridas para las pruebas de aceptación de transformadores de la clase 330kV-750kV, transformadores GSU y unidades de interconexión. Para transformadores de clase de distribución con resistencia de devanado superior a 1mΩ, los modelos de 20A proporcionan suficiente precisión.

P2: ¿Cómo mejora la función de conexión simultánea de alto y bajo voltaje el flujo de trabajo de las pruebas?

Los probadores de resistencia DC convencionales requieren conexión secuencial: probar los devanados de alto voltaje, desconectar y luego reconectar al lado de bajo voltaje. El XHZ1340A permite que todos los cables de prueba de alto voltaje (A, B, C, O) y de bajo voltaje (a, b, c, o) se conecten simultáneamente al inicio de las pruebas. La matriz de conmutación inteligente del instrumento enruta automáticamente la corriente de prueba a cada devanado en secuencia sin requerir que el operador suba al transformador para cambiar las conexiones. Esto es particularmente valioso para grandes transformadores de potencia donde el acceso a los aisladores puede requerir plataformas de trabajo elevadas y cada ciclo de reconexión agrega tiempo significativo y riesgo de seguridad.

P3: ¿Cómo resuelve el instrumento el problema de medición de la resistencia del cable del punto neutro?

En las pruebas de transformadores trifásicos, la resistencia del cable del punto neutro introduce un error de medición que es difícil de aislar. El XHZ1340A emplea una secuencia de prueba innovadora que compensa matemáticamente la resistencia del cable neutro al tomar mediciones diferenciales a través de múltiples caminos de corriente, cancelando efectivamente la contribución del cable. Este método patentado proporciona un valor de resistencia de devanado real sin requerir una calibración separada del cable neutro, un avance significativo sobre los probadores trifásicos convencionales que típicamente sobreestiman la resistencia cuando la resistencia del cable neutro es significativa.

P4: ¿Se pueden convertir automáticamente los resultados de las pruebas a valores de temperatura de referencia?

Sí. El XHZ1340A incluye una función de conversión de temperatura incorporada que calcula automáticamente los valores de resistencia a una temperatura de referencia especificada (típicamente 75°C para transformadores de potencia) basándose en la temperatura del devanado medida y el material conductor (cobre o aluminio). Los resultados se pueden mostrar e imprimir con los valores medidos y los valores compensados por temperatura uno al lado del otro. La tasa de desequilibrio trifásico también se calcula automáticamente, y tanto los valores brutos como los convertidos se pueden incluir en el informe de prueba impreso para cumplir con los estándares de prueba de aceptación IEC e IEEE.

P5: ¿Qué capacidad de desmagnetización proporciona el instrumento después de las pruebas de resistencia DC?

El XHZ1340A integra la desmagnetización automática directamente en el flujo de trabajo de prueba. Después de completar las mediciones de resistencia DC en todos los devanados, la función de desmagnetización incorporada elimina sistemáticamente el magnetismo residual del núcleo utilizando atenuación de corriente controlada antes de que el transformador vuelva a estar en servicio. Esto elimina la necesidad de un instrumento de desmagnetización separado y previene las corrientes de irrupción de excitación, el mal funcionamiento de los relés de protección y los riesgos de disparo simpático asociados con el magnetismo residual. El ciclo de desmagnetización se ejecuta automáticamente como una secuencia posterior a la prueba, y el instrumento proporciona indicación del progreso en tiempo real hasta que se logra la desmagnetización completa.
