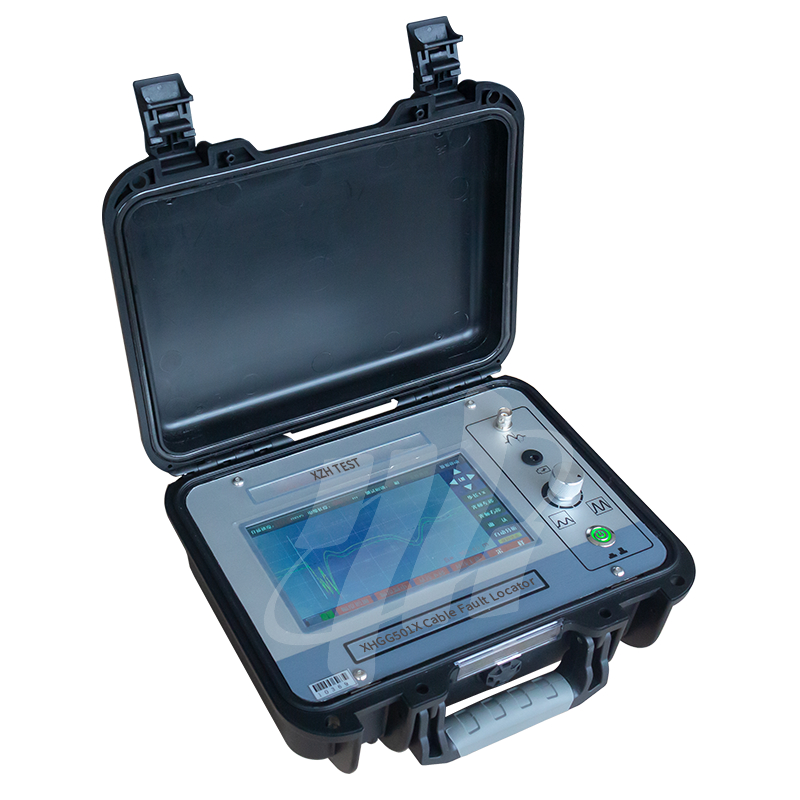

Localizador inteligente de fallas de cable TDR con resolución mínima de 0,1 m

Características del producto

• Tecnología de reflectometría en el dominio del tiempo (TDR)
• Localización precisa de fallas de cable
• Capacidad de prueba de distancia
• Resolución mínima de 0,1 m
• Funcionalidad de diagnóstico inteligente

Principio de funcionamiento

El comprobador de fallas de cable adopta el principio de prueba del método de onda viajera:

1. Método de onda viajera: Cuando la onda de radio se transmite en la línea de transmisión, si la línea de transmisión no es uniforme, es decir, la impedancia característica de un punto en la línea de transmisión cambia, cuando la onda de radio se transmite al punto, además de continuar transmitiendo a la carga, también producirá transmisión inversa y regresará al extremo de prueba, llamamos a la transmisión inversa de la onda onda reflejada, el fenómeno de la onda que produce transmisión inversa se llama el fenómeno de reflexión de la onda. La llamada onda viajera se refiere al nombre general de la onda incidente y la onda reflejada.

2, cuando la onda de radio se transmite en la línea de transmisión, la polaridad del eco en el punto de cortocircuito es opuesta a la polaridad del pulso emitido, y la polaridad del eco en el punto de rotura (incluido el terminal del cable) es la misma que la polaridad del pulso emitido. Usando el método de pulso, el instrumento puede determinar fácilmente la distancia entre el punto de falla y el extremo de prueba de acuerdo con la polaridad del eco.

3. El comprobador de fallas de cable aplica una señal de pulso de bajo voltaje al cable bajo prueba, y la señal de pulso genera una señal reflejada a través del punto de falla del cable. El comprobador de fallas de cable procesa la señal reflejada y presenta un diagrama de forma de onda. La distancia aproximada de la falla del cable bajo prueba se determina analizando la forma de onda reflejada.

El método de cableado es el siguiente: Use una sola línea Q para conectar la "interfaz de muestreo" del comprobador de fallas de cable a la línea de fase defectuosa y la capa de blindaje del cable. El cableado de pulso de bajo voltaje se muestra en la figura a continuación.

Nota: Durante la prueba, se debe confirmar que no hay electricidad almacenada en el cuerpo del cable.

Paso 1: Sujete el cable de señal para probar la fase A. La selección de la fase de prueba de la interfaz correspondiente también se establece en la fase A. Luego, haga clic en el botón de muestra/mantener en la interfaz para ingresar al estado de muestreo. Observe la forma de onda de muestreo. Si cree que la forma de onda de muestreo es buena, haga clic en el botón de muestra/mantener para ingresar al estado de espera para el análisis de la forma de onda. Consulte el ejemplo de "Forma de onda"-Analizar formas de onda.Paso 2: Sujete el cable de señal para probar la fase B. Repita el primer paso del proceso de prueba.

Paso 3: Sujete el cable de señal para probar la fase C. Repita el primer paso del proceso de prueba.

Después de completar la prueba de los tres pasos anteriores, la interfaz muestra las formas de onda de prueba de pulso del cable trifásico al mismo tiempo.
