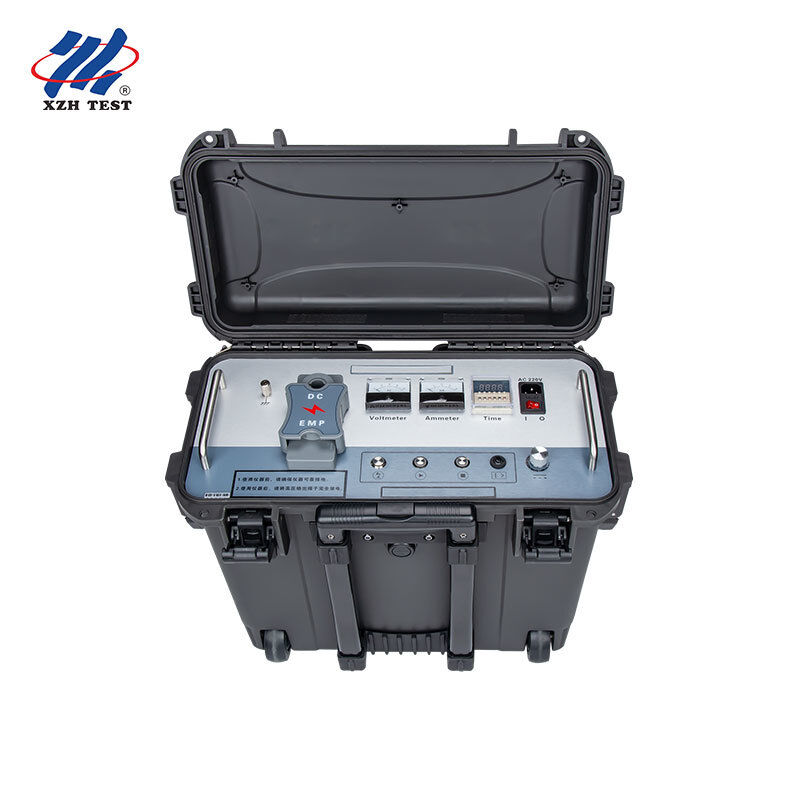

Generador de sobretensiones de alto voltaje protegido XHHV512-12L
El modelo: XHHV512-12L
Diseñados para:Equipos de servicio de campo de servicios públicos, contratistas de pruebas de fallas de cables, departamentos de mantenimiento eléctrico industrial
Valor básico:Generador de impulsos de corriente continua protegido por el operador con triple protección automática (sobrecorriente, sobrevoltaje, sobrecalentamiento) ¢ suministrando energía de descarga de 0-864J a través de un condensador incorporado de 12μF.El generador de sobretensiones más seguro de su clase para la ubicación diaria de fallas en cables LV/MV en circuitos de 12 kV y menos.
Para quién es este equipo
El XHHV512-12L está diseñado especialmente para organizaciones dondeLa seguridad del operador y la protección del equipo son requisitos no negociables.- empresas de servicios públicos con estrictos protocolos de cumplimiento de la seguridad, contratistas de pruebas cuyos técnicos trabajan diariamente en sitios de campo desconocidos,y plantas industriales en las que los ensayos de fallos de los cables se realizan cerca de equipos de producción críticos que no pueden tolerar daños colaterales por el mal funcionamiento de los equipos de ensayo.
¿Qué quieres decir?Protección automática de sobrecorrienteMonitoriza la corriente de salida HV en tiempo real, se activa automáticamente cuando se excede el umbral preestablecido, protege el instrumento y los cables conectados.
¿Qué quieres decir?Protección automática contra sobrevoltajesEvita que la salida supere el límite nominal de 12 kV. Protección activa contra errores del operador durante el ajuste de voltaje.
¿Qué quieres decir?Protección automática contra el sobrecalentamientoMonitoreo térmico continuo de los componentes internos. Apagado automático si la temperatura excede el rango de funcionamiento seguro
Especificaciones clave
Condensador incorporado12 μF
Energía de descargaNo incluye:
Clasificación de cable objetivo≤ 12 kV
Capas de protección3 (OC + OV + OT)
Capacidad de cortocircuitoDirecto al suelo
Clase de los metros1.5 Doble medidor
FuncionesImpulso + resistencia de CC
Fuente de alimentación220 V AC 50 Hz
Marca del productoPrueba XZH
Protección triple Seguridad sin compromiso
Las pruebas de fallas de cables de campo son inherentemente una operación de alto riesgo.Un fallo persistente de alta resistencia puede causar una extracción de sobrecorriente sostenidaLa mayoría de los generadores de sobretensiones dependen de un solo fusible para la protección el XHHV512-12L despliegatres circuitos de protección automática independientesque monitorean simultáneamente la corriente de salida, el voltaje de salida y la temperatura interna.
Lo que esto significa para su operación:En el caso de un repentino cambio de cable, un error en la energía de la línea o una condición de falla del equipo, el XHHV512-12L se protege a sí mismo y a su técnico automáticamente.No se requiere intervención manualNo hay daños en el equipo, no hay tiempo de inactividad mientras esperamos las piezas de repuesto.
| Capa de protección | De qué protege | Respuesta |
|---|
| Protección contra sobrecorrientes | Consumo sostenido de alta corriente durante el acondicionamiento de fallas persistentes; condiciones de cortocircuito accidental en la salida | El movimiento automático de limitación de corriente evita daños en el transformador y el condensador |
| Protección contra sobresaltos | El operador ajusta inadvertidamente la salida más allá de la tensión nominal del cable; transientes de retroalimentación de voltaje de los eventos de flashover del cable | Imposición automática del techo de tensión ‡ salida sujetada por debajo de 12 kV, independientemente de la posición del mando de ajuste |
| Protección contra el sobrecalentamiento | Funcionamiento prolongado de ciclo de trabajo en condiciones ambientales calientes; ventilación insuficiente durante la descarga de impulso continua | El sensor térmico activa el apagado automático de enfriamiento. Autoreajuste cuando la temperatura vuelve al rango seguro |
Cortocircuito directo a la tierra
Una capacidad única que separa el XHHV512-12L de los instrumentos menos robustos es suprotección contra cortocircuitosDurante los ensayos de fallas de los cables, surgen escenarios en los que la trayectoria de falla presenta una impedancia cercana a cero, efectivamente un cortocircuito muerto.Muchos generadores de sobretensiones se activan o sufren daños bajo estas condicionesEl XHHV512-12L está diseñado para tolerar cortocircuitos directos de salida a tierra sin daños, proporcionando a los operadores la confianza para probar agresivamente cuando las condiciones de falla lo exijan.
Dos indicadores de la clase 1.5 con visibilidad de descarga en tiempo real
El XHHV512-12L está equipado concon un valor de transmisión superior a 20 W,(corriente y voltaje) que proporcionan claros, intuitivos,retroalimentación visual en tiempo real durante el proceso de descarga de impulsos una ventaja crítica que las pantallas digitales no pueden igualar para eventos transitorios de alto voltaje:
- Métro de corriente:Indica en tiempo real la corriente del lado HV durante la descarga de impulso el patrón de desviación de la aguja revela si la falla se ha descargado completamente o requiere ciclos de impulso adicionales
- El medidor de tensión:Muestra el voltaje de carga del condensador en tiempo real la aguja que cae durante el impulso confirma la transferencia de energía al punto de falla con claridad visual intuitiva
- 1.5 Clase de precisión:Cumple con las normas de medición industriales con suficiente precisión para el trabajo de localización de fallas en el campo sin la fragilidad y el costo de la metrología digital de laboratorio.
- Comentarios de finalización de la descarga:La aguja del medidor que vuelve a cero proporciona una confirmación inmediata e inequívoca de que la energía almacenada se ha entregado por completo
Cómo funciona el circuito de descarga por impulso
El XHHV512-12L integra un circuito de carga y un circuito de descarga en un solo chasis compacto.El circuito de carga toma muestras del voltaje del cable HV y lo alimenta a un circuito de control de regulación de voltaje, asegurando que el condensador de almacenamiento de energía se cargue al nivel de voltaje seleccionado por el operador.El circuito de descarga, activado por el mecanismo de impulso, routes stored energy from the 12μF capacitor through the high-voltage discharge sphere to the output terminal — delivering a fast-rising DC impulse that creates both the acoustic thump and electromagnetic transient required for fault pre-location and pinpointing.
Esta arquitectura integrada elimina los cables de interconexión, los bancos de condensadores separados y los huecos de esferas externas requeridos por las configuraciones tradicionales a nivel de componentes, reduciendo la complejidad de la configuración.Minimizando los puntos de conexión que pueden fallar, y permitir que un solo operador despliegue y opere el sistema completo.
Aplicaciones
| Aplicación | Escenario |
|---|
| Identificación de fallas en el cable | Descarga de impulsos para la localización acústico-magnética en cables de distribución de 12 kV o menos en redes urbanas, industriales y de servicios públicos |
| DC Resiste las pruebas de tensión | Verificación del aislamiento posterior a la instalación y a la reparación de cables LV/MV y otros equipos eléctricos como transformadores, interruptores y bujes |
| Pruebas de encendido de alta tensión | Inducción de flashover controlada para la adquisición de la forma de onda TDR y la medición de la distancia previa a la localización de la falla |
| Sincronización acústica magnética | Descarga de impulso sincronizada para la localización precisa del punto de falla utilizando receptores acústicos y magnéticos externos |
| Programas de mantenimiento preventivo | Evaluación programada de la condición del cable: las mediciones de respuesta al impulso de referencia permiten determinar tendencias y detectar precozmente el deterioro del aislamiento. |
Precauciones de seguridad y operación
- Siempre conecte el instrumentosuelo de seguridada un punto de tierra confiable antes de la operación
- No se deben evitar ni desactivar los circuitos de triple protección ̇ son sistemas críticos para la seguridad
- Verificar que ambos indicadores indiquen cero antes de desconectar los cables de salida después de la prueba
- Permitir una ventilación adecuada alrededor del instrumento durante los ciclos de trabajo de impulso prolongados
- Solo los técnicos de alta tensión cualificados pueden operar este equipo.
- Leer el manual de instrucciones completo antes del primer uso; comprender todas las funciones del circuito de carga, descarga y protección
- Si algún circuito de protección se desata repetidamente, investigar la condición de falla del cable no simplemente restablecer y continuar
¢Preguntas frecuentes
P: ¿Cómo funciona un generador de sobretensiones de alto voltaje en la detección de fallas en el cable?
El generador de sobretensiones descarga un pulso de alta energía en el cable defectuoso, creando un arco de alto voltaje controlado en el punto de falla.Este arco produce tanto una señal acústica (un fuerte sonido de golpe detectable por micrófonos de tierra) como un pulso electromagnético (detectable por un receptor inductivo)Al combinar los tiempos de llegada de las señales acústicas y electromagnéticas, los operadores pueden determinar con precisión la ubicación exacta de la falla con una técnica conocida como sincronización acústica-magnética.
P: ¿Qué rango de voltaje debo seleccionar para los diferentes tipos de cables?
Para los cables de baja tensión (hasta 1 kV), utilizar el rango de 8 kV o 12 kV. Para los cables de distribución de media tensión (6-15 kV), utilizar el rango de 8 kV o 12 kV.el rango de 16 kV es adecuadoPara los cables de transmisión de alto voltaje (35 kV y superiores), utilizar el rango de 32 kV.Consulte siempre las especificaciones de tensión máxima de ensayo del fabricante del cable y asegúrese de que se mantengan todos los permisos de seguridad durante el funcionamiento de alta tensión..
P: ¿Qué precauciones de seguridad deben observarse durante el funcionamiento del generador de sobretensiones?
La prueba del generador de sobretensiones de alta tensión requiere protocolos de seguridad estrictos. Siempre verifique que el cable esté completamente desactivado y aislado de todas las fuentes de energía antes de la conexión.Establecer un perímetro de seguridad mínimo de 5 metros alrededor de la zona de ensayo con señales de advertencia. Todo el personal debe usar un EIP apropiado, incluida la ropa de arco, los guantes aislantes HV y las zapatillas dieléctricas.parada de emergencia, y el bloqueo de tensión cero proporcionan capas adicionales de protección, pero nunca deben reemplazar los procedimientos de seguridad adecuados.
P: ¿Cuál es la ventaja de múltiples niveles de energía (Joules) en esta unidad?
Los diferentes niveles de energía sirven para diferentes propósitos de diagnóstico.864J1024J) son ideales para la confirmación inicial de fallas y la localización de fallas de alta resistencia donde la energía excesiva podría empeorar el daño del cable. La energía media (1225J2048J) proporciona una intensidad óptima de la señal acústica para la mayoría de la detección de fallas de rutina. La energía alta (2450J+) está reservada para cables muy largos, escenarios de entierro profundo,o fallas de alta impedancia que requieren una generación de arco más fuerte para producir una firma acústica detectableLa selección de tres niveles permite a los operadores adaptar la producción de energía a las condiciones del campo.
P: ¿Qué garantía y soporte está incluido con este generador de sobretensiones?
12 meses de garantía estándar contra defectos de fabricación con soporte técnico de por vida. CE y ISO 9001:2015 certificado. Cada unidad incluye el generador de sobretensiones, cable de salida HV, cable de tierra,barra de descarga, manual de usuario y una solución de transporte de protección. Instalación en el sitio, puesta en marcha y formación de seguridad del operador están disponibles a petición.y los diodos HV se almacenan para su rápida sustitución.
