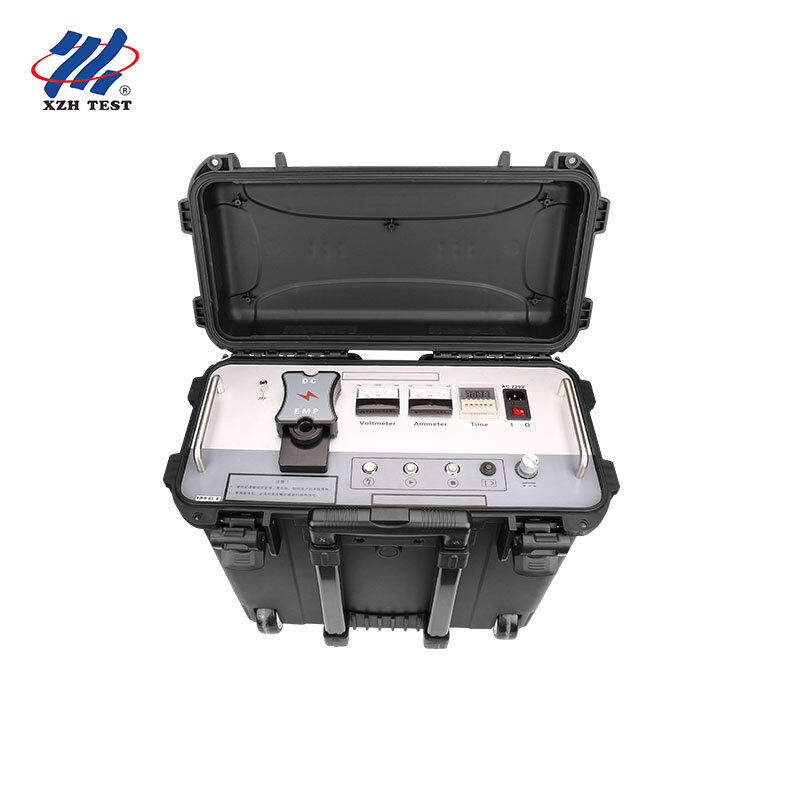

Generador de corrientes de alta tensión de tira y barra XHHV515-12L El modelo: XHHV515-12L
Diseñados para:Técnicos de servicio de reparación de fallos de cables LV/MV, equipos de mantenimiento de distribución de servicios públicos, proveedores de servicios de ensayo eléctrico
Valor básico:Generador de impulsos de corriente continua compacto de tipo barra de tracción con condensador incorporado de 12μF que proporciona 0-864J de energía de descarga ajustableSolución grab-and-go para la detección de fallos de rutina en cables de alimentación de 12 kV o menos con salida de doble modo (descarga por impulso + tensión de resistencia de corriente continua).
Para quién es este equipo
El XHHV515-12L está diseñado para los técnicos de campo que necesitan unCompacto, ligero, portátil para un solo operadorfuente de impulso para el trabajo diario de localización de fallas de cables LV y MV. Its pull-rod chassis design prioritizes ease of transport and rapid deployment — ideal for utility crews responding to multiple fault callouts per day and testing companies servicing urban distribution networks where maneuverability through tight access points is critical.
1Técnicos del servicio de campoPortabilidad de la barra de tracción para el transporte con un solo operador entre el vehículo y el punto de ensayo. Configuración mínima conexión, encendido, ensayo.
2Equipos de servicios de distribuciónProtección de arranque en posición cero garantiza un funcionamiento seguro por parte de las tripulaciones que rotan a través de subestaciones diariamente.
3Empresas de servicios de pruebasFuente de impulso rentable para contratos de servicio de fallos de cables LV/MV. Puertos de salida duales no se requiere hardware para cambiar de modo entre los modos de impulso y de CC.
4Electricistas de plantas industrialesLa huella compacta se ajusta a través de puertas estándar y puntos de acceso de la sala de equipos.
Especificaciones clave
Condensador incorporado12 μF
Rango de energía de descargaNo incluye:
Tensión del cable objetivo≤ 12 kV
Medición del voltajeMedidor de kV en tiempo real
Bloqueo de seguridadInicio desde la posición cero
Control de las descargasManual + Intervalo cronometrado
Modos de salidaPuertos EMP + DC de doble
Fuente de alimentación220 V AC 50 Hz
Factor de formaPortable con vara de tracción
Diseño compacto de barra de tirón
A diferencia de los generadores de oleaje montados en carros más grandes que requieren acceso a la rampa del vehículo y manejo de dos personas, el factor de forma de barra de tracción XHHV515-12L ¢ permite una verdadera movilidad de campo de un solo operador.La manija de telescopio integrada y el chasis robusto permiten a un técnico transportar el instrumento completo desde el vehículo hasta el punto de ensayo a través de puertas, por las escaleras, y en las bahías de subestaciones congestionadas donde los carros de ruedas no pueden navegar.
Ventaja operativa:Para los equipos de servicios públicos que manejan 4-6 llamadas de fallas por turno, the difference between a 2-minute setup (XHHV515-12L) and a 10-minute setup (trolley-type units with external capacitor connections) translates directly to more faults located per working day — and faster service restoration for customers.
Puertos de salida duales No se requiere el cambio de modo
Muchos generadores de sobretensiones requieren que el operador reconfigure físicamente el cableado al cambiar entre los modos de descarga de impulso y de voltaje de resistencia a corriente continua, una fuente de errores de conexión y pérdida de tiempo.El XHHV515-12L ofrecepuertos de salida dedicados para cada modo:
| Puerto de salida |
Función |
Caso de uso |
| Producción HV (EMP) |
Descarga de impulso para la detección de fallos en el cable |
Conectar al cable sometido a ensayo para detectar golpes acústicos magnéticos durante la localización de la falla |
| Producción HV (DC) |
Tensión de salida de corriente continua resistente |
Conexión para la verificación del aislamiento del cable después de la instalación y ensayos de mantenimiento preventivo |
Voltímetro en tiempo real con visibilidad total de HV
Una característica distintiva de seguridad y diagnóstico del XHHV515-12L es suVoltímetro kV en tiempo realque indica el voltaje del condensador incluso cuando el instrumento está en modo de espera no sólo durante la descarga de impulso activo.Esto proporciona a los operadores un conocimiento continuo de la situación del estado de la energía almacenada, eliminando el riesgo de contacto accidental con un banco de condensadores aparentemente "apagado" que aún puede contener una carga residual peligrosa.
- Monitoreo en espera:El voltímetro muestra en tiempo real el voltaje del condensador. El operador siempre conoce el estado de la energía antes de acercarse a los terminales de salida.
- Botón de descarga manual:Botón de descarga dedicado del panel frontal para la disipación controlada de la energía residual del condensador. Complementa el circuito de descarga automática de seguridad
- Indicador de posición cero (LED amarillo):Luces sólo cuando el mando de regulación de voltaje está a cero confirmación visual es seguro habilitar la salida HV
- Producción de energía afinada:La capacitancia de 12μF con rango ajustable de 0-864J permite a los operadores adaptar la energía de impulso a la longitud del cable y la impedancia de falla, evitando la sobre descarga en las secciones cortas del cable LV
Interfaz del panel
| Control de las emisiones |
Función |
| 1- El terreno de seguridad. |
Conexión a tierra del chasis del instrumento |
| 2Botón de descarga. |
Disipación de carga interna manual cuando HV está apagada |
| 3Indicador de posición cero |
El LED amarillo confirma que el mando de voltaje está a cero; presione para activar la salida HV cuando el indicador está encendido |
| 4Indicador de parada / HV |
Se aplicará el método de medición de la velocidad de salida de alta tensión. |
| 5Protección contra sobrecorrientes |
Presionar para activar la protección; arranque automático en la condición de sobrecorriente |
| 6. Ajuste de tensión |
Gire completamente en sentido contrario a las agujas del reloj a cero antes de comenzar, a continuación, en sentido horario para aumentar la salida |
| 7. Configuración de tiempo |
Intervalo de tiempo de descarga configurable para el modo de impulso automático cronometrado durante la localización |
Aplicaciones
| Aplicación |
Escenario |
| Identificación de fallas en el cable |
Descarga de impulsos para la localización acústica-magnética en cables de distribución LV/MV de 12 kV y inferiores |
| DC Resiste las pruebas de tensión |
Verificación del aislamiento del cable después de la instalación y la reparación en los circuitos LV y MV |
| Verificación del cable antes de su puesta en servicio |
Pruebas de circuito de nuevo cable antes de la activación de energía |
| Pruebas de corriente continua de equipos eléctricos |
Teste de tensión de corriente continua en otros equipos eléctricos transformadores, interruptores, bujes |
| Mantenimiento preventivo de rutina |
Evaluación programada del estado de los cables para redes urbanas, plantas industriales e instalaciones comerciales |
Precauciones de seguridad y operación
- Siempre conectadosuelo de seguridada un punto de tierra confiable antes de la operación evita la electrificación de la carcasa y el riesgo de choque
- Verificar que el indicador de posición cero (LED amarillo) estáencendidoantes de pulsar Inicio
- Manual de prensabotón de descargay verifique si el voltímetro lee cero antes de desconectar los cables de salida
- Presione Detener inmediatamente si se observa alguna condición anormal durante el ensayo
- Sólo los técnicos de HV cualificados pueden operar ¢ el desmontaje no autorizado anula la garantía
- Leer el manual de instrucciones completo antes del primer uso; comprender todos los controles del panel y los métodos de cableado
- Transporte con el mango de la varilla de tracción
¢Preguntas frecuentes
P: ¿Cómo funciona un generador de sobretensiones de alto voltaje en la detección de fallas en el cable?
El generador de sobretensiones descarga un pulso de alta energía en el cable defectuoso, creando un arco de alto voltaje controlado en el punto de falla.Este arco produce tanto una señal acústica (un fuerte sonido de golpe detectable por micrófonos de tierra) como un pulso electromagnético (detectable por un receptor inductivo)Al combinar los tiempos de llegada de las señales acústicas y electromagnéticas, los operadores pueden determinar con precisión la ubicación exacta de la falla con una técnica conocida como sincronización acústica-magnética.
P: ¿Qué rango de voltaje debo seleccionar para los diferentes tipos de cables?
Para los cables de baja tensión (hasta 1 kV), utilizar el rango de 8 kV o 12 kV. Para los cables de distribución de media tensión (6-15 kV), utilizar el rango de 8 kV o 12 kV.el rango de 16 kV es adecuadoPara los cables de transmisión de alto voltaje (35 kV y superiores), utilizar el rango de 32 kV.Consulte siempre las especificaciones de tensión máxima de ensayo del fabricante del cable y asegúrese de que se mantengan todos los permisos de seguridad durante el funcionamiento de alta tensión..
P: ¿Qué precauciones de seguridad deben observarse durante el funcionamiento del generador de sobretensiones?
La prueba del generador de sobretensiones de alta tensión requiere protocolos de seguridad estrictos. Siempre verifique que el cable esté completamente desactivado y aislado de todas las fuentes de energía antes de la conexión.Establecer un perímetro de seguridad mínimo de 5 metros alrededor de la zona de ensayo con señales de advertencia. Todo el personal debe usar un EIP apropiado, incluida la ropa de arco, los guantes aislantes HV y las zapatillas dieléctricas.parada de emergencia, y el bloqueo de tensión cero proporcionan capas adicionales de protección, pero nunca deben reemplazar los procedimientos de seguridad adecuados.
P: ¿Cuál es la ventaja de múltiples niveles de energía (Joules) en esta unidad?
Los diferentes niveles de energía sirven para diferentes propósitos de diagnóstico.864J1024J) son ideales para la confirmación inicial de fallas y la localización de fallas de alta resistencia donde la energía excesiva podría empeorar el daño del cable. La energía media (1225J2048J) proporciona una intensidad óptima de la señal acústica para la mayoría de la detección de fallas de rutina. La energía alta (2450J+) está reservada para cables muy largos, escenarios de entierro profundo,o fallas de alta impedancia que requieren una generación de arco más fuerte para producir una firma acústica detectableLa selección de tres niveles permite a los operadores adaptar la producción de energía a las condiciones del campo.
P: ¿Qué garantía y soporte está incluido con este generador de sobretensiones?
12 meses de garantía estándar contra defectos de fabricación con soporte técnico de por vida. CE y ISO 9001:2015 certificado. Cada unidad incluye el generador de sobretensiones, cable de salida HV, cable de tierra,barra de descarga, manual de usuario, y un carrito pesado con ruedas de bloqueo para un transporte seguro.Partes de repuesto, incluidas las lagunas de descarga, condensadores y diodos HV se almacenan para su reemplazo rápido.
