Analizador de deformación del devanado de transformador con barrido de frecuencia | XHBX1502

Name: Analizador de deformación del devanado de transformador con barrido de frecuencia | XHBX1502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Se trata de un sistema de control de la calidad.
Price: 4,115.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Xi'an Shaanxi China
Nombre de la marca:	XZH TEST
Certificación:	ISO CE
Número de modelo:	Se trata de un sistema de control de la calidad.

Información detallada

Lugar de origen:

Xi'an Shaanxi China

Nombre de la marca:

XZH TEST

Certificación:

ISO CE

Número de modelo:

Se trata de un sistema de control de la calidad.

Resaltar:

High Light

Resaltar:

Medición de barrido de frecuencia segmentada Analista de deformación del enrollamiento del transformador

Analista de respuesta de frecuencia de barrido digital de alta velocidad basado en DDS

Prueba de transformador de interfaz Bluetooth inalámbrica

Trading Information

Cantidad de orden mínima:

1 juego

Precio:

Negociable

Detalles de empaquetado:

embalaje de madera

Tiempo de entrega:

5-8 DÍAS LABORALES

Condiciones de pago:

T/T

Capacidad de la fuente:

3000 unidad/año

Descripción de producto

XHBX1502 Analisador de deformación del enrollamiento del transformadores un instrumento avanzado de diagnóstico no destructivo basado en la tecnología de análisis de respuesta por frecuencia (FRA),diseñados para detectar fallos mecánicos internos en transformadores de potencia de 63 kV a 500 kVCuando se fabrica un transformador, cada bobinado posee una firma de respuesta de frecuencia única y estable determinada por sus parámetros de capacidad distribuida (Ci) e inductancia (Li).Eventos tales como fallos de cortocircuito, los impactos de transporte, la actividad sísmica o las fuerzas electromagnéticas de las corrientes de falla pueden desplazar físicamente o deformar los devanados,alterando estos parámetros distribuidos y produciendo cambios medibles en la respuesta de frecuenciaEl XHBX1502 emplea DDS basado en barrido de alta frecuencia digital de alta velocidad para capturar y comparar estas firmas, cuantificando la magnitud, ubicación,y la dirección de las desviaciones de respuesta para determinar si el transformador requiere una reparación importante, todo sin pruebas invasivas o drenaje de aceite.

Especificaciones técnicas

Parámetro	Especificación
Rendimiento de medición
Rango de medición de la amplitud	-120 a +20 dB
Precisión de la medición de la amplitud	0.1 dB
Precisión de la frecuencia de exploración	0.005%
Repetibilidad del ensayo en fase	990,9%
Características de la señal
Impedancia de entrada de señal	1 MΩ
Impedancia de salida de la señal	50 Ω
Amplitud de salida de la señal	± 20 V
Aplicación y físico
Calificación del transformador aplicable	63 kV ¥ 500 kV
Las dimensiones de los instrumentos (L × W × H)	Cubiertas y cubiertas
Las dimensiones de las cajas (L × W × H)	Se aplicarán las siguientes medidas:
Las dimensiones de las cajas de cable (L × W × H)	Cubierta de la siguiente forma:
Peso total	20 kilos
Medio ambiente
Temperatura de funcionamiento	-10 °C a +40 °C
Temperatura de almacenamiento	-20 °C a +70 °C
Humedad relativa	< 90%, sin condensar

Características clave de rendimiento

Barreras digitales de alta velocidad basadas en DDSLa tecnología de síntesis digital directa (DDS) genera señales de excitación precisas y repetibles en todo el rango de frecuencia de medición, ofreciendo una precisión de frecuencia de escaneo del 0,005% y una precisión de 99.9% de repetibilidad del ensayo en fase para comparaciones muy fiables antes y después.
Medición de barrido de frecuencia segmentadaSe divide automáticamente el espectro de frecuencias en segmentos optimizados, concentrando la resolución de medición en las bandas de frecuencia más sensibles a los modos de deformación de enroscamiento específicos.telescopio axial, y compresión de aro.
Análisis de amplio rango dinámicoEl rango de medición de amplitud de (-120dB) a (+20dB) captura cambios sutiles en la bobina en etapa temprana y firmas de deformación bruta, con 0.Resolución de 1 dB para una discriminación precisa entre los efectos normales del envejecimiento y los cambios estructurales relacionados con fallas.
Interfaz Bluetooth inalámbricaLa conectividad Bluetooth integrada permite la transferencia inalámbrica de datos a PC o tablet para análisis avanzados, generación de informes,y la gestión de bases de datos eliminar el desorden de los cables en el espacio de trabajo de la subestación.
Metodología de ensayo no destructivoEl análisis de la respuesta de frecuencia no requiere drenaje de aceite, acceso interno,y no hay excitación de alto voltaje, por lo que es intrínsecamente más seguro y más rápido que los métodos de diagnóstico alternativos, al tiempo que proporciona una sensibilidad de detección equivalente o superior para la deformación de la bobina.
Análisis comparativo en tres fasesCaptura y superpone las firmas de respuesta de frecuencia de las tres fases simultáneamente, lo que permite la comparación visual instantánea de las desviaciones interfase que indican deformación asimétrica de la bobina.
Embalaje resistente y listo para el campoLa caja de instrumentos de aleación de aluminio y la caja de cable separada proporcionan una protección robusta durante el transporte y el almacenamiento.con un peso total del sistema de 20 kg que equilibra la portabilidad con la capacidad de instrumentación para ensayos de 63 kV ∼500 kV.

Imagen del producto

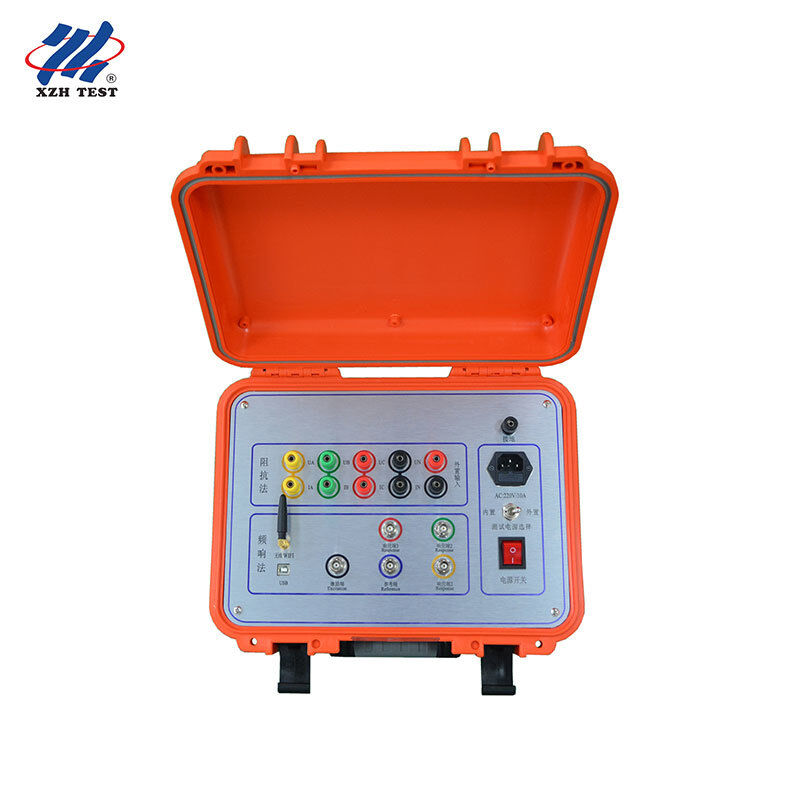

XHBX1502

Preguntas frecuentes

P1: ¿Este analizador es adecuado para el monitoreo de la condición del transformador y especialistas en diagnóstico?

Sí, el XHBX1502 es una herramienta esencial para los programas de monitoreo del estado del transformador.La FRA mide directamente la integridad mecánica de los devanados ̇ la estructura física mismaLos especialistas en diagnóstico pueden establecer una huella dactilar de respuesta de frecuencia de referencia cuando se sabe que el transformador está sano (después de la fabricación o después de la puesta en servicio),Luego realizar ensayos periódicos para detectar la deformación progresiva de la exposición acumulada a fallas.La repetibilidad del 99,9% asegura que los cambios observados representan evoluciones estructurales reales en lugar de variabilidad de medición.

P2: ¿Pueden los ingenieros de mantenimiento de subestaciones de alta tensión usar esto para inspecciones de rutina?

Los equipos de mantenimiento de subestaciones que gestionan flotas de transformadores de 63 kV a 500 kV pueden integrar las pruebas de la FRA en los programas de mantenimiento de interrupciones programadas.El barrido de frecuencia automatizado basado en DDS XHBX1502 ′s y la transferencia de datos inalámbricos Bluetooth agilizan el flujo de trabajo de prueba: conecte el instrumento, inicie la secuencia de barrido automático y revise el gráfico de respuesta de frecuencia comparativa.La función de barrido segmentado optimiza la duración de la prueba manteniendo la sensibilidad diagnóstica, por lo que es práctico probar varios transformadores durante una sola ventana de interrupción programada.

P3: ¿Cómo sirve a los departamentos de pruebas y I + D de las fábricas de transformadores?

Los fabricantes de transformadores y los centros de I + D utilizan FRA para la validación del diseño, las pruebas de tipo y la garantía de calidad.Precisión de amplitud de 1 dB, 99,9% de repetibilidad) proporciona la precisión necesaria para el análisis de ingeniería de alternativas de diseño de bobinas, investigación de tolerancias de fabricación,y establecimiento de firmas de referencia de fábricaLa interfaz inalámbrica Bluetooth permite una integración perfecta con las estaciones de trabajo de ingeniería para un postprocesamiento avanzado, comparación con simulaciones de diseño,y archivo de datos de referencia de fábrica durante toda la vida útil del transformador.

P4: ¿Es apropiado para los equipos de investigación forense eléctrica después de una falla?

Cuando un transformador experimenta una falla importante o una operación de relé protector, los investigadores forenses deben determinar si el transformador es seguro para volver al servicio o necesita reparación.El XHBX1502 proporciona la prueba de integridad mecánica crítica: la comparación de la respuesta de frecuencia posterior a la falla con la línea de base previa a la falla (o con las líneas de base de las unidades hermanas) revela si los devanados se han movido.Los datos cuantificables son esenciales para el tratamiento de las reclamaciones de seguros., la resolución de litigios de garantía y la notificación de incidentes reglamentarios, que a menudo hacen la diferencia entre una decisión directa de retorno al servicio y una inspección interna innecesaria y costosa.

P5: ¿Pueden los evaluadores de seguros de transporte y logística utilizar esto para la verificación de daños?

Cuando los grandes transformadores de potencia se transportan por carretera, ferrocarril o mar, el choque mecánico y la exposición a las vibraciones pueden causar un desplazamiento de la bobina incluso sin daños externos visibles.Los evaluadores de seguros y los proveedores de logística pueden utilizar el XHBX1502 para mediciones de referencia antes del transporte y verificación posterior a la entrega.Una firma de respuesta de frecuencia estable confirma que el transformador sobrevivió al transporte sin daños mecánicos internos.proporcionar pruebas objetivas para la firma del seguro de carga y proteger a todas las partes de las disputas sobre cuándo y dónde se produjo el dañoEl peso total del sistema del instrumento es de 20 kg, lo que lo hace práctico para su despliegue tanto en los lugares de envío como de recepción.
