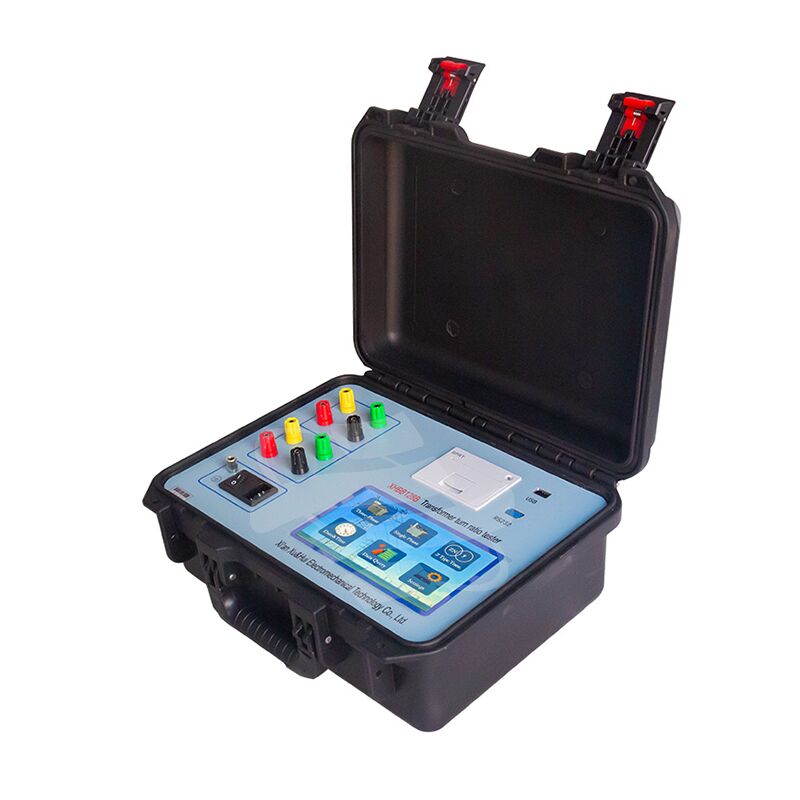

XHBB128B Probador de Relación de Transformadores (TTR) es un instrumento de diagnóstico trifásico de alta precisión diseñado para la medición rápida y precisa de la relación de vueltas y la relación de voltaje de los transformadores de potencia. La prueba de relación de vueltas de transformadores es un requisito crítico en múltiples escenarios: durante el control de calidad de fabricación, antes de la puesta en servicio de un nuevo transformador y de acuerdo con los procedimientos de prueba preventiva de la industria eléctrica. El instrumento valida la precisión de la relación de vueltas, evalúa el rendimiento del cambiador de tomas, detecta cortocircuitos entre espiras y confirma la compatibilidad de operación en paralelo. Alimentado por una fuente inversora de precisión trifásica patentada, y no por la red monofásica, el XHBB128B elimina la interferencia de armónicos de la red para una integridad de medición superior. Su pantalla LCD táctil a color de 7 pulgadas, su completo conjunto de protección y su robusta carcasa lista para el campo lo convierten en la solución TTR definitiva para líneas de producción, puesta en servicio de campo y mantenimiento de rutina.
| Parámetro | Especificación |
|---|---|
| Medición | |
| Rango de Prueba | 0.9 – 10000 |
| Precisión (0.9–500) | ±0.1% + 2 dígitos |
| Precisión (501–2000) | ±0.2% + 2 dígitos |
| Precisión (2001–10000) | ±0.5% + 2 dígitos |
| Resolución | 0.0001 mínimo |
| Voltaje de Salida | Se autoajusta según la carga |
| Potencia y Medio Ambiente | |
| Fuente de Alimentación de Trabajo | CA 220V ± 10%, 50 ± 1 Hz |
| Temperatura Ambiente | -10°C a +40°C |
| Humedad Relativa | ≤ 85%, sin condensación |
| Físico | |
| Dimensiones (Unidad Principal) | 360 × 290 × 170 mm |
| Dimensiones (Caja de Cables) | 360 × 290 × 170 mm |
| Peso (Unidad Principal) | 5.9 kg |
| Peso (Caja de Cables) | 5.65 kg |

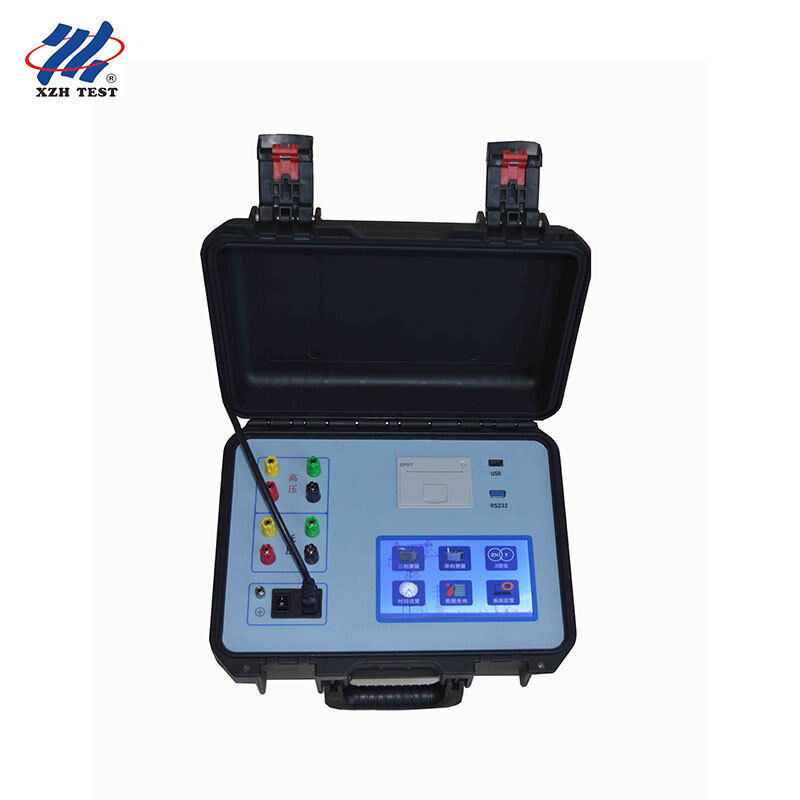

| Componente | Función |
|---|---|
| Pantalla Táctil LCD de 7 Pulgadas | Pantalla táctil a color con ajuste de retroiluminación digital; muestra el menú de operación y los resultados de la prueba |
| Terminales de Alto Voltaje | Amarillo, Verde, Rojo, Negro — se conectan a las fases A, B, C y neutro (O) en el lado de alto voltaje del transformador |
| Terminales de Bajo Voltaje | Amarillo, Verde, Rojo, Negro — se conectan a las fases a, b, c y neutro (o) en el lado de bajo voltaje del transformador |
| Entrada de Alimentación CA 220V | Entrada de alimentación para el instrumento, se conecta a la red de CA 220V |
| Toma de Tierra de Protección | Terminal de puesta a tierra fiable para la seguridad del operador |
| Puertos RS232 / USB | Comunicación serie y almacenamiento USB para exportación de datos |
| Impresora Incorporada | Imprime los resultados de la prueba inmediatamente después de completar la medición |
![]()
Si los resultados de la prueba parecen anormales, el instrumento puede ser verificado utilizando el siguiente procedimiento de autocomprobación:
Conecte juntos los clips de alto voltaje amarillo/verde/rojo/negro, y de manera similar cortocircuite los clips de bajo voltaje amarillo/verde/rojo/negro. Seleccione Y-Y-0 o D-D-0 como modo de conexión y presione OK para iniciar la medición. Un instrumento normal mostrará 1.0000. Cualquier otra lectura indica un posible problema del instrumento que requiere servicio.
Alternativamente, las pinzas de prueba de alto y bajo voltaje se pueden cortocircuitar juntas (asegúrese de que los extremos cableados estén conectados de forma fiable).
