Probador de transformadores con análisis vectorial y diagnóstico

Name: Probador de transformadores con análisis vectorial y diagnóstico
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHTX1318
Price: 4,115.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Xi'an Shaanxi China
Nombre de la marca:	XZH TEST
Certificación:	ISO CE
Número de modelo:	XHTX1318

Información detallada

Lugar de origen:

Xi'an Shaanxi China

Nombre de la marca:

XZH TEST

Certificación:

ISO CE

Número de modelo:

XHTX1318

Resaltar:

High Light

Resaltar:

Probador de transformadores con análisis vectorial simple

Medición de características de capacidad Probador de análisis vectorial

Diagnóstico del transformador Tester de las características de la capacidad del transformador

Trading Information

Cantidad de orden mínima:

1 juego

Precio:

Negociable

Detalles de empaquetado:

embalaje de madera

Tiempo de entrega:

5-8 DÍAS LABORALES

Condiciones de pago:

T/T

Capacidad de la fuente:

3000 unidad/año

Descripción de producto

Probador de Características de Transformadores Serie XHTX1318 es un instrumento de diagnóstico de alta precisión y doble función que sirve eficazmente como dos instrumentos en uno: un probador de capacidad de transformador y un probador de parámetros característicos de transformador. Diseñado para una evaluación integral de transformadores, mide con precisión múltiples parámetros de frecuencia de potencia en diversos modelos de transformadores, incluyendo capacidad, identificación de tipo, corriente sin carga, pérdida sin carga, pérdida en cortocircuito (con carga), voltaje de impedancia y análisis de grupo vectorial. Con una precisión de medición de ±0.2% en parámetros de voltaje, corriente y potencia, es el instrumento ideal para compañías eléctricas, fabricantes de transformadores y proveedores de servicios de prueba que requieren diagnósticos de transformadores fiables y repetibles en campo o laboratorio.

Especificaciones Técnicas

Parámetro	Especificación
Entradas de Medición
Rango de Voltaje Activo	0–10 V
Rango de Corriente Activa	0–10 A
Rango de Voltaje Pasivo	0–750 V (rango amplio)
Rango de Corriente Pasiva	0–20 A – 100 A (rango dual interno, selección automática/manual)
Precisión de Medición
Voltaje	±0.2%
Corriente	±0.2%
Potencia (Cosφ > 0.2)	±0.2%
Potencia (0.02 < Cosφ < 0.2)	±0.3%
Operación y Alimentación
Temperatura de Operación	-25°C a +65°C
Fuente de Alimentación de Carga	CA 160V–260V
Aislamiento
Resistencia de Entrada a Carcasa	≥ 100 MΩ
Soporte de Entrada de Alimentación	2 kV (RMS) durante 1 minuto

Parámetros Medidos

Parámetro	Descripción
Capacidad del Transformador	Determinación precisa de la capacidad e identificación del tipo para transformadores desconocidos o sin etiquetar
Corriente sin Carga	Medición de la corriente de excitación bajo voltaje nominal
Pérdida sin Carga	Medición de la pérdida del núcleo para la evaluación de la eficiencia
Pérdida en Cortocircuito / con Carga	Medición de la pérdida de cobre bajo corriente nominal
Voltaje de Impedancia	Determinación del porcentaje de impedancia para la coordinación del sistema
Grupo Vectorial	Análisis de la conexión del devanado y el desplazamiento de fase

Características Clave de Rendimiento

Integración de Doble Función— Combina la prueba de capacidad del transformador y la medición de parámetros característicos en un solo instrumento, eliminando la necesidad de transportar y gestionar dos probadores separados en el campo.
Alta Precisión ±0.2% de Precisión— Precisión de medición líder en su clase en parámetros de voltaje, corriente y potencia (Cosφ > 0.2), con ±0.3% incluso en factores de potencia muy bajos (0.02–0.2), asegurando datos fiables para la aceptación, diagnóstico y verificación de eficiencia energética de transformadores.
Medición Pasiva de Amplio Rango— Entradas de voltaje pasivo de hasta 750V y entradas de corriente de rango dual (0–20A / 0–100A) con selección de rango automática o manual acomodan todo el espectro de transformadores de distribución y potencia sin accesorios PT/CT externos.
Tolerancia a Entornos Extremos— El rango de temperatura de operación de -25°C a +65°C permite su despliegue en entornos hostiles de subestaciones exteriores, desde el frío ártico hasta el calor del desierto, con compatibilidad de fuente de alimentación de carga de 160V a 260V para una operación fiable con generadores o suministros de red inestables.
Diseño Robusto de Aislamiento— Resistencia de aislamiento de entrada a carcasa ≥100 MΩ y capacidad de soporte de entrada de alimentación de 2kV garantizan la seguridad del operador y la integridad de la medición en entornos de subestaciones de alto voltaje.
Diagnóstico Integral de Transformadores— Mide todos los parámetros clave de frecuencia de potencia en una sola secuencia de prueba: capacidad, tipo, corriente sin carga, pérdida sin carga, pérdida con carga, voltaje de impedancia y grupo vectorial, proporcionando un perfil completo de la salud del transformador para la evaluación de su estado, pruebas de aceptación y auditorías energéticas.

Áreas de Aplicación

Sector	Aplicaciones Típicas
Sistemas de Energía	Pruebas de transformadores de generación, transmisión, transformación y distribución
Plantas Industriales y Minería	Diagnóstico de transformadores en fabricación a gran escala, operaciones mineras e industria pesada
Metalurgia y Petroquímica	Evaluación de transformadores en fundición, procesamiento químico y plantas de tratamiento de agua
Infraestructura de Transporte	Sistemas de energía de puertos, ferrocarriles, carreteras, aeropuertos e iluminación de calles municipales
Comercial e Institucional	Grandes empresas, centros logísticos y gestión de instalaciones institucionales
Construcción y Propiedad	Puesta en marcha de transformadores en grandes proyectos de construcción y gestión de propiedades
Pruebas y Puesta en Marcha	Proveedores de servicios de instalación y puesta en marcha de energía

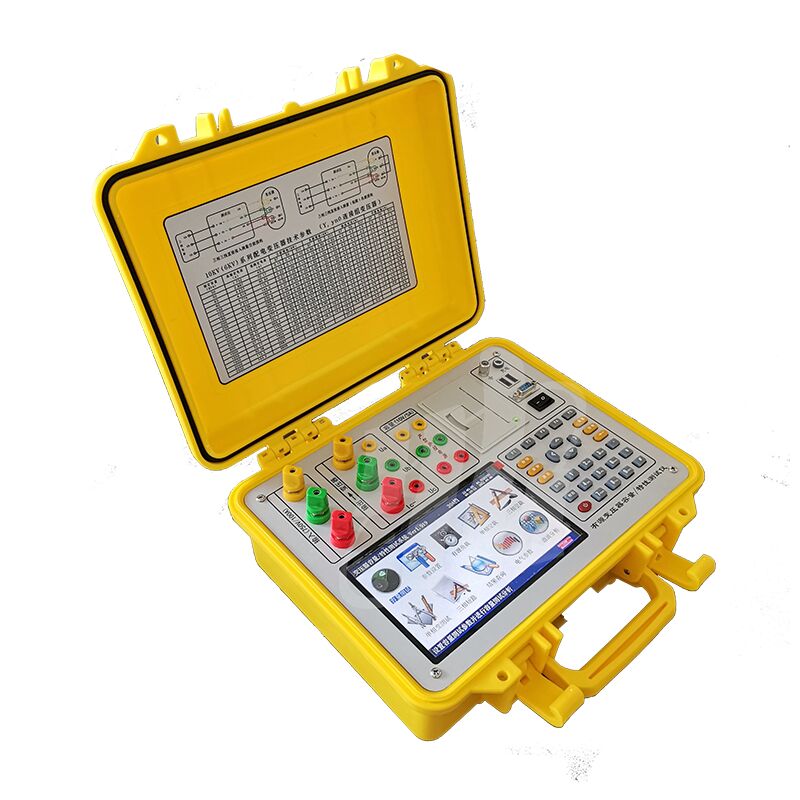

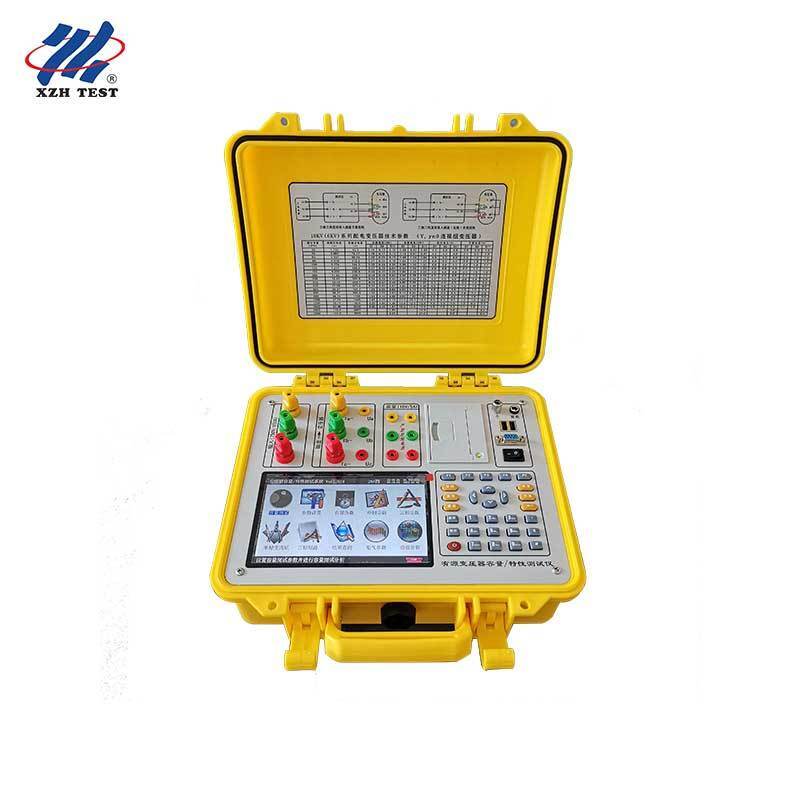

Imagen del Producto

XHTX1318

Nota Importante de Seguridad

Si se observa alguna situación anormal o mal funcionamiento con el instrumento, no intente abrirlo o desarmarlo. Póngase en contacto con nuestra empresa de inmediato para coordinar el servicio adecuado.

Preguntas Frecuentes

P1: ¿Es este probador adecuado para las pruebas de aceptación de fábrica (FAT) en plantas de fabricación de transformadores?

Sí, el XHTX1318 está diseñado específicamente para el control de calidad en la fabricación de transformadores. Su clase de precisión de ±0.2% cumple con los estrictos requisitos de medición de las pruebas de aceptación de fábrica tanto para transformadores de distribución como de potencia. El diseño de doble función permite a los fabricantes verificar tanto el cumplimiento de la capacidad nominal como los parámetros de rendimiento clave (pérdida sin carga, pérdida con carga, voltaje de impedancia y grupo vectorial) en una sola configuración de instrumento. Esto elimina la necesidad de múltiples probadores especializados en la línea de producción, reduciendo la inversión de capital, el mantenimiento de la calibración y los requisitos de capacitación del operador en el departamento de control de calidad.

P2: ¿Pueden los equipos de gestión de activos de las compañías eléctricas utilizarlo para la evaluación del estado de los transformadores?

Absolutamente. Los gerentes de activos de las compañías eléctricas que toman decisiones de reemplazo, reacondicionamiento o aumento de carga necesitan datos fiables y precisos sobre el rendimiento de los transformadores. El XHTX1318 proporciona una evaluación integral del estado: las tendencias de pérdida sin carga indican degradación del núcleo, el aumento de la pérdida con carga señala deterioro del devanado y los cambios en el voltaje de impedancia pueden revelar deformación mecánica. Su amplio rango de temperatura de operación (-25°C a +65°C) permite pruebas de campo durante todo el año en todas las zonas climáticas, y las entradas de corriente de rango dual (hasta 100A) acomodan desde pequeños transformadores de distribución hasta grandes transformadores de potencia sin accesorios externos.

P3: ¿Cómo sirve a las empresas de reacondicionamiento y modernización de transformadores?

Las empresas de reacondicionamiento de transformadores que rebobinan, reparan y actualizan transformadores existentes necesitan verificar que la unidad reconstruida cumple con las especificaciones originales o mejoradas antes de devolverla al servicio. La capacidad de análisis de grupo vectorial del XHTX1318 es particularmente valiosa aquí, verificando las conexiones correctas del devanado después del rebobinado, mientras que las mediciones de capacidad y pérdidas proporcionan pruebas documentadas de que el transformador reacondicionado cumple con sus clasificaciones de placa de identificación. La capacidad del instrumento para medir la capacidad de transformadores desconocidos o sin etiquetar también es esencial al evaluar núcleos entrantes para posibles rutas de mejora.

P4: ¿Es apropiado para empresas de auditoría energética y consultoría de eficiencia?

Los consultores de eficiencia energética que realizan auditorías ISO 50001 y evaluaciones energéticas industriales necesitan datos precisos de pérdidas de transformadores para calcular oportunidades de ahorro de energía y el retorno de la inversión para recomendaciones de reemplazo u optimización de carga. La precisión de ±0.2% del XHTX1318 en mediciones de potencia (incluso en los bajos factores de potencia típicos de las pruebas de transformadores sin carga) proporciona el rigor de medición requerido para informes de auditoría energética defendibles. La capacidad de probar en rangos activos (0–10V/0–10A) y pasivos (0–750V/0–100A) significa que los consultores pueden evaluar transformadores mientras permanecen in situ, minimizando la interrupción de la producción en las instalaciones del cliente.

P5: ¿Pueden los institutos de diseño de ingeniería eléctrica utilizarlo para la evaluación de licitaciones y la puesta en marcha?

Los institutos de diseño y las consultorías de ingeniería responsables de especificar transformadores en documentos de licitación y verificar el equipo suministrado durante la puesta en marcha necesitan herramientas de medición que puedan validar de forma independiente las afirmaciones del fabricante. La cobertura integral de parámetros del XHTX1318 (capacidad, tipo, pérdidas sin carga y con carga, voltaje de impedancia y grupo vectorial) permite a los ingenieros de diseño cotejar cada elemento clave de especificación con la hoja de datos aprobada. Su precisión de ±0.2% proporciona la confianza de medición necesaria para informes formales de puesta en marcha y resolución de disputas cuando se cuestiona el rendimiento del equipo suministrado.
