Probador de resistencia dieléctrica de aceite aislante totalmente automático de 80 kV | XHYY102S

Name: Probador de resistencia dieléctrica de aceite aislante totalmente automático de 80 kV | XHYY102S
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Se trata de un sistema de control de las emisiones.
Price: 4,115.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Xi'an Shaanxi China
Nombre de la marca:	XZH TEST
Certificación:	ISO CE
Número de modelo:	Se trata de un sistema de control de las emisiones.

Información detallada

Lugar de origen:

Xi'an Shaanxi China

Nombre de la marca:

XZH TEST

Certificación:

ISO CE

Número de modelo:

Se trata de un sistema de control de las emisiones.

Resaltar:

High Light

Resaltar:

Probador de aceite aislante de rigidez dieléctrica del voltaje de salida de 80kV

Probador de aceite de transformador de alta precisión

Probador BDV completamente automático

Trading Information

Cantidad de orden mínima:

1 juego

Precio:

Negociable

Detalles de empaquetado:

embalaje de madera

Tiempo de entrega:

5-8 DÍAS LABORALES

Condiciones de pago:

T/T

Capacidad de la fuente:

3000 unidad/año

Descripción de producto

Probador de Rigidez Dieléctrica de Aceite Aislante XHYY102S es un instrumento de diagnóstico totalmente automático de tres copas diseñado para la prueba precisa del voltaje de ruptura (BDV) de aceites aislantes utilizados en transformadores, interruptores y otros equipos eléctricos sumergidos en aceite. Desarrollado y fabricado de forma independiente en estricta conformidad con la norma nacional GB/T507-2002, la norma industrial DL429.9-91 y la última norma de la industria eléctrica DL/T846.7-2004, este instrumento emplea un microcontrolador de chip único de gran capacidad como su núcleo, logrando la automatización completa de todo el ciclo de prueba. Ofrece alta precisión de medición, mejora significativamente la eficiencia operativa y reduce sustancialmente la intensidad de mano de obra del personal de campo.

Especificaciones Técnicas

Parámetro	Especificación
Voltaje de Salida	0–80 kV (rangos superiores opcionales)
Capacidad del Booster	1.5 kVA
Precisión del Voltaje	±(2% de la lectura + 2 dígitos)
Velocidad de Aumento	2.0 / 2.5 / 3.0 / 3.5 kV/s (4 opciones, error 0.2 kV/s)
Tasa de Distorsión de Potencia	< 1%
Separación de Electrodos	Estándar 2.5 mm
Configuración de la Copa de Prueba	Tres copas (prueba simultánea o secuencial)
Número de Ensayos	1–6 veces (seleccionable por el usuario)
Tiempo de Espera	1–9 minutos (seleccionable por el usuario, predeterminado 5 min)
Estándares de Prueba	GB1986 / GB2002 / Definido por el usuario
Dimensiones	670 × 420 × 410 mm
Peso del Instrumento	42 kg

Condiciones de Operación

Parámetro	Especificación
Temperatura Ambiente	0°C a +40°C
Humedad Relativa	≤ 85% HR
Fuente de Alimentación de Trabajo	CA 220V ± 10%
Frecuencia de Potencia	50 Hz ± 10%
Consumo de Energía	< 200 W

Características Clave de Rendimiento

Control MCU de Gran Capacidad— Microcontrolador de chip único con circuito watchdog de amplio rango garantiza un funcionamiento estable y confiable y previene fallos del sistema durante sesiones de prueba prolongadas.
Monitoreo Ambiental y Seguridad— Sensores de temperatura y humedad incorporados con pantalla en tiempo real, además de función de alarma de puesta a tierra para alertar a los operadores sobre posibles peligros de seguridad antes de que comience la prueba.
Cumplimiento de Múltiples Estándares— Preprogramado con los métodos de la norma nacional GB1986 y GB2002, además de un modo personalizado definido por el usuario para adaptarse a diversos requisitos de prueba en diferentes regiones y aplicaciones.
Diseño de Copa de Aceite de Precisión— Configuración de tres copas con fundición única de vidrio especial elimina fugas de aceite e interferencias; el muestreo del terminal de alto voltaje se alimenta directamente al convertidor A/D, omitiendo errores del circuito analógico para una precisión de medición superior.
Protección Integral— Protección integrada contra sobrecorriente, sobretensión y cortocircuito con fuerte capacidad antiinterferente y excelente compatibilidad electromagnética para un funcionamiento seguro en entornos eléctricamente ruidosos.
Velocidad de Aumento Seleccionable— Cuatro opciones de velocidad de aumento (2.0–3.5 kV/s) permiten a los operadores optimizar el perfil de prueba para diferentes tipos de aceite y evaluaciones de condición.
Impresora Térmica Incorporada— Salida instantánea en papel de los resultados de pruebas individuales y promediados de múltiples ensayos para documentación inmediata y presentación de informes de cumplimiento.

Descripción General del Panel del Instrumento

Componente	Función
Pantalla LCD	Muestra la fecha, hora, parámetros operativos, resultados de pruebas y mensajes del menú
Teclas de Función	Navegar y configurar parámetros operativos
Impresora	Imprime el promedio de los resultados de pruebas individuales y múltiples
Interruptor de Velocidad de Aumento	Seleccionar entre cuatro opciones de velocidad de aumento diferentes
Luz Indicadora	Se ilumina para indicar los pasos de operación activos
Tapa de la Copa de Aceite	Abrir para insertar/retirar las copas de aceite; debe cerrarse para la prueba
Sensor de Temperatura y Humedad	Mide la temperatura ambiente (°C) y la humedad relativa para visualización digital
Borne de Tierra	Terminal de conexión a tierra confiable
Enchufe de Alimentación	Entrada de alimentación CA 220V 50Hz
Interruptor de Alimentación	Controla el encendido/apagado del instrumento
Señal de Alto Voltaje	Indicador de advertencia triangular para peligro de alto voltaje

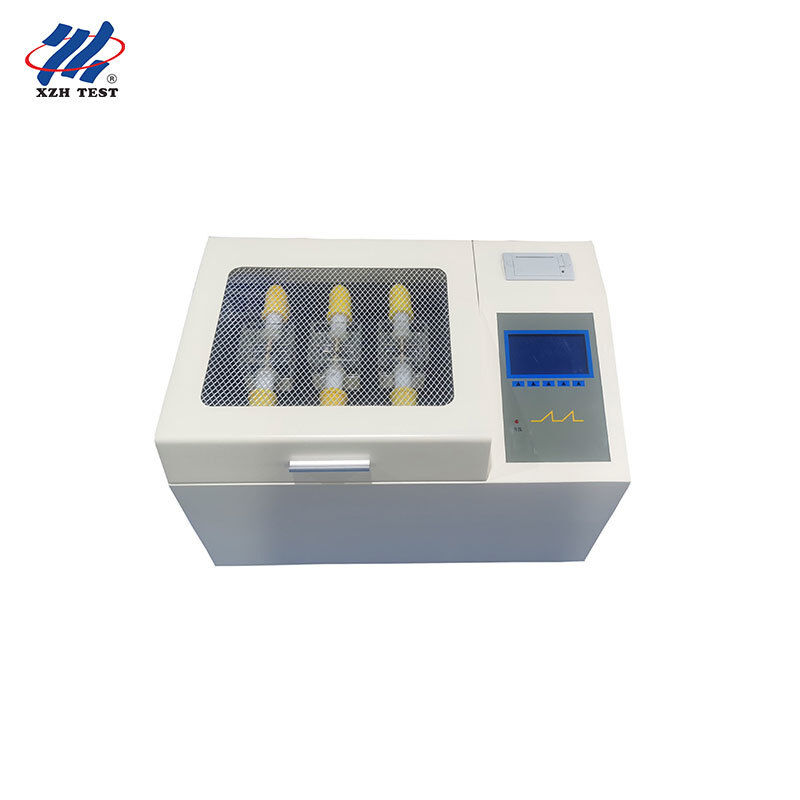

Imagen del Producto

XHYY102S

Preguntas Frecuentes

P1: ¿Es este probador adecuado para laboratorios de pruebas y certificación eléctrica de terceros?

Sí, el XHYY102S es una excelente opción para laboratorios de pruebas independientes que brindan servicios de análisis de aceite certificados. Su cumplimiento con las normas GB/T507-2002 y DL/T846.7-2004 garantiza que los resultados sean legalmente defendibles para fines de certificación. El diseño de tres copas permite un alto rendimiento de múltiples muestras, mientras que la impresora térmica incorporada genera informes inmediatos en papel con datos de ensayos individuales y promedios calculados, ideal para pistas de auditoría y documentación de clientes en instalaciones acreditadas ISO/IEC 17025.

P2: ¿Se puede utilizar este dispositivo en talleres de reparación y reacondicionamiento de transformadores?

Absolutamente. Los centros de servicio de transformadores prueban rutinariamente el aceite aislante antes y después de los procedimientos de mantenimiento para verificar la calidad del aceite. Las velocidades de aumento seleccionables del XHYY102S (2.0–3.5 kV/s) y el recuento de ensayos personalizable (1–6 veces) brindan flexibilidad tanto para la detección rápida como para la evaluación detallada de la condición. La arquitectura de muestreo A/D directo elimina la deriva del circuito analógico, proporcionando una repetibilidad constante en la que los técnicos de reparación pueden confiar al tomar decisiones de reacondicionamiento.

P3: ¿Cómo funciona en instalaciones de reciclaje y recuperación de aceite aislante?

Las plantas de recuperación de aceite que procesan grandes volúmenes de aceite de transformador usado necesitan pruebas de BDV rápidas y confiables para verificar que el aceite recuperado cumpla con las especificaciones de reutilización. La configuración de tres copas del XHYY102S permite la prueba paralela de muestras de aceite entrante, en proceso y saliente, mejorando drásticamente la eficiencia del flujo de trabajo. El circuito watchdog de amplio rango y la protección contra fallos del instrumento garantizan un funcionamiento ininterrumpido durante las sesiones de prueba continuas y prolongadas típicas de las operaciones de recuperación de alto rendimiento.

P4: ¿Es apropiado para líneas de control de calidad de fabricación de transformadores?

Sí. Los fabricantes de transformadores requieren pruebas rigurosas de aislamiento de aceite como parte de las pruebas de aceptación de fábrica (FAT) antes de que el equipo salga de la línea de producción. El XHYY102S admite los métodos estándar GB1986 y GB2002, además de un modo definido por el usuario, lo que permite a los fabricantes programar secuencias de prueba que coincidan con especificaciones de clientes específicas o estándares internacionales. Su operación totalmente automática controlada por microprocesador minimiza la dependencia del operador y garantiza datos de control de calidad consistentes y repetibles en todos los turnos de producción.

P5: ¿Puede este probador ser desplegado en campo por contratistas de servicios de mantenimiento preventivo?

Los contratistas independientes de mantenimiento eléctrico que prestan servicios a clientes industriales en múltiples sitios se benefician del diseño robusto y la funcionalidad autónoma del XHYY102S. A pesar de su peso de 42 kg (que refleja un booster sustancial de 1.5 kVA para una salida confiable de 80 kV), el diseño integrado del panel —que combina pantalla LCD, teclas de función, impresora y controles en un solo panel frontal— permite una configuración y operación eficientes en subestaciones de clientes. Los sensores de monitoreo ambiental (temperatura y humedad) proporcionan contexto para cada resultado de prueba, mejorando la credibilidad del informe para la revisión del cliente final.
